Равенство (6.2) иоказывает, что амплитудные значения напряжения на сопротивлении и тока в нем связаны законом Ома. Из равенств (6.3) и (6.4) видно, что напряжение и ток tV совпадают по фазе.

Мгновенная мощность, поступающая в сопротивление,

p, = u,iV = t mSinM(o + xp) =[1- С052((й + гр)] (6.5)

состоит из двух слагаемых: постоянной составляющей f/mm/2 и гармонической составляющей двойной угловой частоты 2(0. Так как мгновенные значения Ur и к совпадают по фазе, мгновенная мощность рг всегда положительна.

Среднее значение мощности Рг за период называют активной мощностью:

PPrdt. (6.6)

Активную мощность можно выразить в виде

. P=Prdt = y[riUt=-rU-\iUt .

о в \ о /

Среднеквадратичное значение тока

ir dt (6.7)

называют действующим значением тока. С учетом равенства (6,7) активная мощность

Р = г/ (6.8)

и, следовательно, действующее значение переменного тока равно значению постоянного тока, при котором в сопротивлении г выделяется такое же количество тепла за период Т, как и при данном переменном токе:

rnT = r\ildt.

Активную мощность можно также записать следующим образом:

о \ о /

Среднеквадратичное значение напряжения

Ur\f \.\и\М (6.9)

называют действующим значением напряжения. Так как

действующее значение переменного напряжения равно значению постоянного напряжения, при котором в проводимости g выделяется такое же количество тепла за время, равное периоду Т, как и при данном переменном напряжении. .

Определения активной мощности (6.6), действующих значений тока (6.7) и напряжения (6.9) справедливы для периодических напряжений и токов любой формы. Кроме того, определение (6.6) пригодно для любого двухполюсного элемента, а (6.7) и (6.9) используют соответственно для нахождения напряжения между любой парой узлов и тока любой ветви произвольной цепи с источниками переменных периодических напряжений и токов. Таким образом, в общем случае активная мощность двухполюсного элемента

P=pdt, (6.10)

действующее значен тока ,

5 jrf . (6.11)

действующее значение напряжения

и=у Yudt. (6.12)

Аналогично определению действующих значений тока и напряжения находят действующие значения периодических величин: э. д. с, заряда, магнитного потока и т. д.

Если ток и напряжение изменяются по гармоническому закону, то их действующие значения соответственно:

Таким образом, амплитудные значения гармонических токов и напряжений связаны с действующими значениями соотношениями / = / 2/; U ,=V2U.

Для рассматриваемой цепи с сопротивлением г (рис. 6.5, а) активная мощность

потребляемая энергия

t t

Wг = ] pr dt = гП [I-cos 2 (at+ ii>i)]dt

0 0 ,

Ha рис. 6.5, б изображены графики величин и Рг и Wr, на рис. 6.5 в построена векторная диаграмма рассматриваемой

цепи-векторы Ur = UmfV2 и /, = /т/ )Л2,-соответствующие гар-

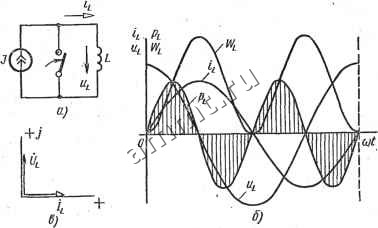

Рис. 6.6

моническим функциям и V*. Аналогично можно проанализировать режим в цепи с сопротивлением и источником гармонического тока.

, Гармонический ток в индуктивности. Пусть индуктивность L в момент времени / = 0 присоединяется к источнику гармонического тока / =/msin ((о + ч!?) (рис. 6.6, а), причем начальная фаза тока источника tjj -0. При разомкнутом ключе ток в индуктивности равен току источника:

ti = / sin(a)f-f г}>г), где Im = Jm, в момент включения ti (0) =sin ярг = 0.

* Как правило, на векторных диаграммах изображаются не векторы <7 и 1, а пропорциональные им векторы if к I; при этом для получения мгновенных значений и и i проекции векторов на мнимую ось умножаются на У 2.
