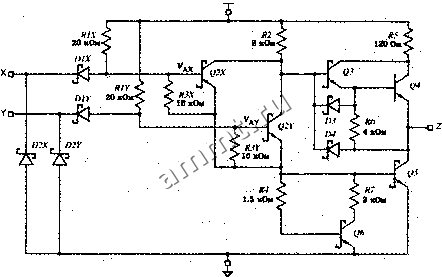

Читальный зал --> Программные средства foundation лельно, поэтому схемы ИЛИ-НЕ имеют меньший коэффициент обьединения по входу. (Наибольший юэффициент обьединения по входу ТТЛ-микросхем ИЛИ-НЕ равен всего лишь 5, в то время как микросхемы И-НЕ могут иметь 13 входов.) Вследствие этого в устройствах, создаваемых на основе ТТЛ-схем, вентили ИЛИ-НЕ применяются реже, чем вентили И-НЕ. Vpp = +5B  Входные диоды и защита входной цепи Выходной каскад Реализация функции ИЛИ и фазоращепитель Рис. 3.82. Принципиальная схема двухвходового ТТЛ-вентиля ИЛИ-НЕ серии
Рис. 3.83. Двухвходовой ТТЛ-вентиль ИЛИ-НЕ серии LS: (а) таблица, описывающая работу схемы [L - низкий уровень (LOW), Н - высокий уровень (HIGH); on -открыт, off-закрыт}; (b) таблица истинности; (с) условное обозначение Для ТТЛ-схем наиболее естественными являются инвертирующие вентили, такие как И-НЕ и ИЛ И-НЕ. Неинвертирующие ТТЛ-схемы имеют дополнительный инвертирующий каскад, находящийся, как правило, между входным каскадом и фазорасщепителем. В результате неинвертирующие ТТЛ-схемы обычно содержат большее число элементов и функционируют медленнее, чем инвертирующие схемы, на базе которых они созданы. Подобно КМОП-схемам у ТТЛ-схем может быть выход с тремя состояниями. Такие схемы имеют вход разрешение выхода или запрещение выхода : сигнал, действующий на этом входе, позволяет перевести выход в высокоомное состояние, когда оба выходных транзистора закрыты. Некоторые ТТЛ-схемы имеют выход с открытым коллектором {open-collector output). В таких схемах полностью отсутствует верхняя половина выходного каскада, изображенного на рис. 3.75, так что подтягивание потенциала выхода до высокого уровня обеспечивается только с помощью внешнего резистора. Применения ТТЛ-схем с открытым коллектором и необходимые в этом случае расчеты подобны тем, что бьши приведены для КМОП-схем с открытым стоком. 3.11. Семейства ТТЛ-схем Развитие ТТЛ-схем за прошедшие годы явилось реакцией на требования разработчиков цифровых систем улучшить эксплуатационные показатели. В результате появились и исчезли три ТТЛ-семейства и сегодня в распоряжении разработчиков имеется выбор из пяти выживших семейств. Все ТТЛ-семейства совместимы в том смысле, что работают при одном и том же напряжении питания и их логические уровни одинаковы, но каждое семейство имеет свои достоинства в отношении быстродействия, потребляемой мощности и стоимости. ,3.11,1. Первые семейства ТТЛ-схем Первое ТТЛ-семейство логических схем было создано фирмой Sylvania в 1963 году. Оно стало популярным благодаря фирме Texas Instruments, чьи схемы серии 7400 и другие ТТЛ-компоненты быстро стали промышленным стандартом. Как и в случае КМОП-схем серии 7400, обозначение схем данного ТТЛ-семейства имеет вид: 74РАМш, где FAM - буквенный признак семейства, а ии - номер, указывающий реализуемую функцию. Схемы различных семейств с одним и тем же значением пп реализуют одну и ту же функцию. У первого ТТЛ-семейства буквенный признак FAM отсутствует, и это семейство называется 74-й серией rrM{74-series TTL). Два других ТТЛ-семейства с улучшенными техническими характеристиками стали результатом изменения сопротивлений резисторов в схемах исходного ТТЛ-семейства. В семействе 74Н {быстродействующие ТТЛ-схемы; High-speed TTL) применение резисторов с меньшими значениями сопротивлений позволило уменьшить задержку распространения за счет увеличения потребляемой мощности. В семействе 74L {маломощные ТТЛ-схемы; Low-power TTL) использованы резисторы с большим сопротивлением, чтобы уменьшить потребляемую мощность за счет увеличения задержки распространения. Благодаря наличшо трех ТТЛ-семейств разработчики цифровых систем в 70-е годы имели возможность в процессе проектирования выбирать между высокой скоростью и малым потреблением мощности. Однаш, подобно многим в то время, они хотели иметь все сразу и сейчас . Это стало возможным с появлением транзисторов Шоттки и ТТЛ-схемы семейств 74,74Н и 74L вышли из употребления; далее в этом параграфе речь пойдет о характеристиках улучшенных современных ТТЛ-схем. 3.11.2. ТТЛ-схемы с транзисторами Шоттки Исторически первым семейством, в котором были применены транзисторы Шоттки, было семейство 74S {ТТЛ-схемы с транзисторами Шоттки; Schottky TTL). Применение транзисторов Шоттки и малых сопротивлений резисторов обеспечило схемам этого семейства намного большее быстродействие, но и большую потребляемую мощность, чем у схем исходного семейства 74-й серии. Вероятно, самым распространенным и, безусловно, самым дешевым является ТТЛ-семейство 74LS (маломощные ТТЛ-схемы с транзисторами Шоттки; Low-power Schottky TTL), появившееся вскоре после семейства 74S. Одновременное применение транзисторов Шоттки и резисторов с ббльшими сопротивлениями, позволило получить в схемах 74LS такое же быстродействие, как и у схем семейства 74, но сократить потребляемую мощность примерно в пять раз. Таким образом, при разработке новых устройств на основе ТТЛ-схем применение логического семейства 74LS стало предпочтительным. Развитие технологии производства ИС и новые идеи в схемотехнике привели к появлению еще двух серий с транзисторами Шоттки. У схем семейства 74AS (улучшенные ТТЛ-схемы с транзисторами Шоттки, Advanced Schottky TTL) примерно вдвое большее быстродействие, чем у схем семейства 74S, и приблизительно такая же потребляемая мощность. Меньшую потребляемую мощность и большее быстродействие, чем у схем семейства 74LS, имеют схемы семейства 74ALS (улучшенные маломощные ТТЛ-схемы с транзисторами Шоттки; Advanced Low-power Schottky TTL), и они составляют конкуренцию схемам семейства 74LS в популярности с точки зрения универсальности применения в новых разработках на основе ТТЛ-схем. В семействе 74F (быстрые ТТЛ-схемы; Fast TTL) реализуется компромисс между быстродействием и потребляемой мощностью; схемы семейства 74F находятся между схемами 74AS и 74ALS и являются, по-видимому, самыми популярными сегодня по применению в разработках высокоскоростных устройств на основе ТТЛ-схем. 3.11.3. Характеристики ТТЛ-схем Основные характеристики современных ТТЛ-схем приведены в табл. 3.11. В первых двух строках указаны задержка распространения (в наносекундах) и потребляемая мощность (в милливаттах) типичного 2-входового вентиля И-НЕ для каждого из семейств. Одним из критериев качества логического семейства является произведение задержки на мощность, приведенное в третьей строке таблицы. Как уже говорилось ранее, это просто произведение задержки распространения на потребляемую мощность типичного вентиля. Произведение задержки на мощность является ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
