Читальный зал --> Программные средства foundation Микропроцессор 74x541 DO D1 D2 D3 D4 D5 D6 D7 READ О 1NSEL1 1NSEL2 0-INSEL3 Входы пользе- < вателя G1 G2 А1 А2 A3 А4 А5 А6 А7 А8 Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8 74x541 Входы пользователя DBI0.7] G1 43)62 А1 А2 A3 А4 А5 А6 А7 А8 Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8 Входной порт 1 Входной порт 2 Рис. 5.58. Использование микросхем 74x541 в качестве входных портов микропроцессора де DIR определяется направление передачи: от шины А к к шине В (когда DIR = 1) или в обратном направлении (когда DIR = 0). Буфер с тремя состояниями передает данные в выбранном направлении только при условии, что сигнал G L имеет активный уровень. Шинный приемопередатчик обычно включается между двумя двунаправленными шинами (bidirectional buses), как изображено на рис. 5.60. Из табл. 5.27 следует, что возможны три различных режима работы в зависимости от значений сигналов G L и DIR. Как правило, заботой разработчика является обеспечение того, чтобы ни на одну из шин одновременно не поступали сигналы от двух устройств. Правда, в случае, когда приемопередатчик заблокирован, чему соответствует последняя строка таблицы, возможна одновременная независимая передача данных по обеим шинам. GLL-DIR. (18) (17) (16) (15) (14) (13) (12) (11) 74x246  Рис. 5.59. ИС 74x245, содержащая восемь двунаправленных буферов с тремя состояниями (а) принципиальная схема, (Ь) традиционное условное обозначение Табл. 5.27. Режимы работы шинного приемопередатчика с парой двунаправленных шин

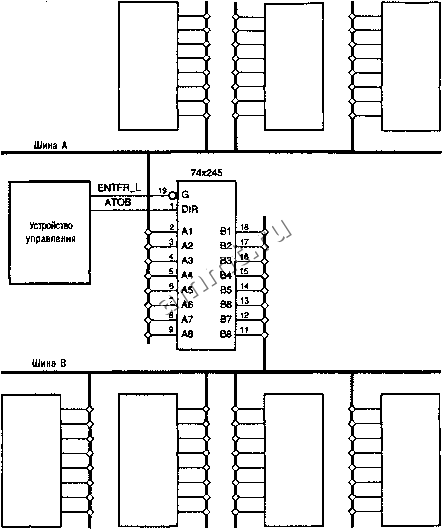

 Рис. 5.60. Двунаправленные шины и применение приемопередатчика 5.6.3. Описание схем с тремя состояниями на языке ABEL и их реализация в ПЛУ в рассмотренных ранее примерах применения комбинационных ПЛУ с двунаправленными выводами (I02-I07 в микросхемах PAL 16L8 и GAL 1 бV8) эти выводы использовались в статическом режиме, то есть выход, подключенный к данному выводу постоянно бьш либо в активном режиме, либо в третьем состоянии. В такой ситуации о соответствующем программировании выходов может позабо- ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
