Читальный зал --> Программные средства foundation 808 Глава 8. Практическая разработка схем последовательной логики Табл. 8.11. Таблица состояний 4-разрядного двоичного счетчика 74x163 Текущее состояние Следящее состтажие

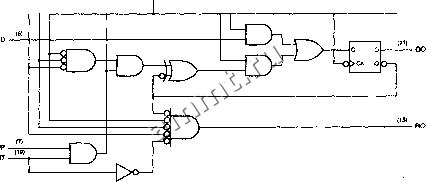

Внутри ИС Ш используются не Т-трштеы, а D-триггеры, чтобы упростить фунжшни тщушж и сюса. На ИЭ-язед жаждою триггера сигнал поступает с выхода 2ходовет® мужгашжжора, отстоящего из вентиля ШИ и двух вентилей И. Выходной сигнал мулигиплшсораравен О, если подан входной сигнал CLR L. В противном случае верхний ш веитилей И пршсжает входной сигнал данных (А, В, С или D) на выход, если подан сигнал LD L. Если ни у одного из сигналов CLR L и LD L уровень не является шхтшш, то нижний из (вентилей И пропускает на выход мультиплексора выходной сигнал вентиля Ж,КЛЮЧАЮЩЕЕ ИЛИ-НЕ. Функция счета в Ж Ч€3 выполняете с помощью вентилей ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ. На одиш жз входов этого аентиля в каждом разряде поступает бит, хранящийся в этом ращтт (QA, QB, ОС или QD); иа jgjyroffl вход подана логическая 1, благодаря чему иа выходе этт нтиля вырабатывается дополнение к биту, хранящемуся в дашиюм разряде, зав только в том случае, когда оба сигаала разрешения EfJP и ШТ шт&ют активный уровень и во всех разрядах счетчика. U)J-- CLR L-  -0>ск   -0>CK QO-I -c >CK a э-,  Рис. 8.31. Принципиальная схема синхронного 4-разрядного двоичного счетчика 74x163 с цоколевкой для стандартного DIP-корпуса с 16 выводами младше данного, биты равны 1. Сигнал RCO ( выход сквозного переноса ) означает наличие переноса из самого старшего разряда; он равен 1, когда равны 1 биты, хранящиеся во всех разрядах счетчика, и подан сигнал разрешения ENT. Несмотря на наличие входа разрешения, счетчики, выполненные в виде ИС средней степени интефации, часто работают в непрерывном режиме (free-running counters), когда счет разрешен постоянно. На рис. 8.32 показано, какие соединения необходимо осуществить, чтобы счетчик 163 работал в таком режиме, а на рис. 8.33 приведены соответствующие этому режиму временнь/е диаграммы. Обратите внимание: начиная с сигнала QA, частота переключений в каждом следующем сигнале вдвс меньше, чем в предыдущем. Таким образом, в режиме непрерывного счета ИС 163 может ифать роль делителя частоты на 2, 4,8 или 16; при этом ненужные старшие разряды игнорируются. 74x163 CLOCK +5 V  Рис. 8.32. Включение ИС 74x163 для работы в режиме непрерывного счета CLK QA~ QD~\ RCO ~\ COUNT О 10 11 Рис. 8.33. Временные диаграммы тактового сигнала и сигналов на выходах отдельных разрядов в делителе частоты на 16 Заметьте, что счетчик 163 является полностью синхронным; это означает, что сигналы на его выходах изменяются только на нарастающем фронте сигнала CLK. Но в некоторых приложениях бывает необходимо осуществлять сброс асинхронно; это позволяет ИС 74x161. У микросхемы 161 такая же цоколевка, как и у ИС 163, но внутри нее вход CLR L подключен к асинхронным входам сброса ее триггеров. Другими вариантами счетчиков с точно такой же цоколевкой являются ИС 74x160 и 74x162; их функции в целом такие же, как и у микросхем 161 и 163, за исключением того, что в них последовательность счета изменена: за состоянием 9 следует состояние 0. Другими словами, эти ИС представляют собой счетчики по модулю 10; их иногда называют декадными счетчиками {decade counters). На рис. 8.34 приведены временные диафаммы для счетчиков 160 и 162 в режиме непрерывного счета. Хотя частота сигналов на выходах QD и QC равна одной десятой от частоты сигнала CLK, коэффициент заполнения у сигналов QD и QC не равен 50%, а сигнап QB, хотя и имеет частоту, в пять раз меньшую, чем частота тактового сигнала, его коэффициент заполнения не остается постоянным. Позднее в этом разделе мы покажем, как осуществляется деление частоты на 10 с 50%-ным коэффициентом заполнения у выходного сигнала ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
