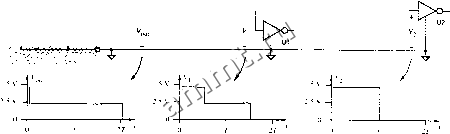

Читальный зал --> Программные средства foundation переключение в момент t= О 1-WV- ~R согласование со стороны источника р = +1  Рис. 11.13. Отражения в линии, согласованной со стороны источника, при переходе сигнала с высокого уровня на низкий Согласование со стороны источника сигнала нежелательно в том случае, когда какие-либо вентили, такие, например, как вентиль U1 на рис. 11.13, размещаются где-то посередине длинной линии. При изменении сигнала начальный перепад на входах средних вентилей, составляет только V2; полный перепад возникает только тогда, когда подойдет отражение от дальнего конца. Плохо, если такое состояние длится очень долго, поскольку напряжение V2 может оказаться близким к порогу переключения вентиля. Поэтому согласование со стороны источника обычно применяется только тогда, когда печатная плата физически выполнена примерно так, как показано на рис. 11.12. Соединение представляет собой относительно длинную линию, по которой сигнал передается к одной или к нескольким нафуз-кам, расположенным близко друг от друга. Обзор литературы Пакет профамм CAD - всего лишь инструмент, и вы не найдете там никаких подробных справочных данных о том, как им пользоваться. Однако журнал IEEE Design & Test of Computers {D& 7) является прекрасным источником постоянно обновляющейся информации об инструментальных средствах CAD. Лучшим источником информации по конкретной системе CAD, естественно, является документация поставщика. В том случае, когда какая-то конкретная система используется очень широко, может появиться специальное учебное пособие; хорошим примером является книга Туиненги SPICE: Руководство по моделированию и анализу схем с использованием Pspice (Paul W. Tuinenga. SPICE: A Guide to Circuit Simulation and Analysis Using Pspice®. Prentice Hall, 1988). Языки межрегистровых пересылок рассмотрены в большинстве книг по машинному проектированию, в том числе в книге Хэжса Архитектура и организация вычислительных систем (John Р. Hayes. Computer Architecture and Organization, second edition. McGraw-Hill, 1988). В феврале 1985 года специальный выпуск журнала IEEE Computer был посвящен языкам описания аппаратуры, а специальный выпуск журнала D&T, посвященный языку VHDL, увидел свет в апреле 1986 года. Авторитетное рассмотрение принципов проектирования логических устройств с обеспечением их тестируемости содержится в книге Мак-Класки Принципы логического проектирования (Edward J. McCluskey. Logic Design Principles. Prentice Hall, 1986). Детальное рассмотрение вопроса с точки зрения инжене-ров-разработчиюв и инженеров, проводящих тестирование, имеется в книге Кор-тнера Техника тестирования цифровых устройств (J. Мах Cortner. Digital Test Engineering. Wiley, 1987). Напомним еще раз, что прекрасным источником информации является журнал D& Т. В специальном августовском выпуске 1989 года, посвященном внутрисхемным методам самоконтроля, имеется статья Паркера Роль периферийного сканирования в тестировании плат (Kenneth Р. Parker. The Impact of Boundary Scan on Board Test); в этой статье с практических позиций рассмотрены перспективы методов тестирования, приобретающих все большее значение при разработке плат. Необходимый математический фундамент и общие методы анализа надежности систем можно найти в небольшом справочнике Клали Надежность электронного оборудования (J. С. Cluley. Electronic Equipment Reliability. Halsted Press/ Wiley, 1974). Чтобы иметь представление о том, как в действительности выходят из строя интегральные схемы и как можно прогнозировать интенсивность отказов в пределах срока жизни (вашей или интегральных схем), вам следует прочесть книгу Амерасекеры и Кэмпбелла Механизмы отказов в полупроводниковых приборах (Е. А. Amerasekera, D. S. Campbell. Failure Mechanisms in Semiconductor Devices. Wiley, 1987). Превосходное, с точки зрения разработчика цифровых устройств, введение в теорию и практику длинных линий можно найти в книге Блэйксли Цифровое проектирование на основе стандартных МИС и БИС (Thomas R. Blakeslee. Digital Design with Standard MSI and LSI, second edition. Wiley. 1979). Настоятельно рекомендуемым чтением и авторитетной трактовкой аналоговых аспектов цифрового проектирования, о которых я люблю без конца повторять, является книга Джонсона и Грэхэма Проектирование быстродействующих цифровых устройств (Howard W. Johnson, Martin Graham. High-Speed Digital Design. Prentice Hall, 1993). Хотя в подзаголовке книги значится Справочник черноймагии {А Handbook of Black Magic), авторы проводят читателя по тернистому пути исключения таинственности в аналоговом поведении цифровых устройств, с которым должны начаться справляться все разработчики быстродействующих цифровых систем. Предметный указатель O-set 357 Os catching 640 Ox prefix 53 1-bit parity code 86 1-out-of-lOcode 77 1-out-of-n code 81 1-set 357 lOs complement 60 16V8R 796 16V8S 796 16V8C 796 Is catching 640 20V8 798 22V10 799 2421 code 76 27128 973 27256 973 27512 973 2764 973 4000-senes CMOS 169 5-variable Karnaugh map 366,671 74-seriesTTL203 74ALS 204 74AS 204 74AS4374 893 74F204 74F74 775 74L 203 74LS 204 74S204 74x125 452 74x126 452 74x138 420 74x139 417 74x148 442 74x151 465 74x153 468 74x157 467 74x181 509 74x182 513 74x240 453 74x241 453 74x251 468 74x253 469 74x257 469 74x280 481 74x283 506 74x381 511 74x382 511 74x49 438 74x540 453 74x541 452 74x83 506 74x85 492 74x86 481 74ACT74 775 74H 203 74x109 641, 775 74x112 775 74x160 810 74x161 810 74x162 810 74x163 807 74x164 827 74x166 827 74x169 815 74x174 781 74x175 780 74x194 828 74x273 783 74x299 830 74x373 783 74x374 782 74x375 775 74x377 783 74x74 775 8421 code 76 8B10Bcode 83 9s complement 63 A-lawPCM 978 ABEL compiler 298 ABEL language processor 298 absolute maximum ratings 206 AC fanout 141 AC load 146 access time from address 975, 988 access time from chip select 975, 988 active high 376 active level 376 active low 376 active mode 974 active pull-up 160 active region 186 active-level naming convention 376 actual parameters 329 adder 500 adding out 243 address hold time after write 989 address input 960 address setup time before write 989 adjacent states 723 advanced low-power Schottky TTL 204 advanced Schottky TTL 204 after 351 algebraic operator 240 algorithmic state machine 752 all inclusion 656,686 alternate mark inversion 100 ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
