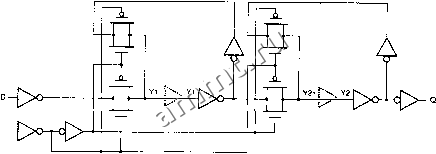

Читальный зал --> Программные средства foundation CLKD SO S2 ,01 ,S6 ,01 d),0l 0),01 S6 ,01 - , - so . 10 87 , 10 - , - SO ,01 Рис. 7.84. Таблица поток/выход, демонстрирующая тот факт, что D-триггер переключается по фронту  56 82 ,01 ,01S7 , II 57 S3 , 10 10 10 (S7). 10 S* , Q QN На рис. 7.19 была приведена схема D-триггера, переключающегося по положительному фронту, с двумя петлями обратной связи и, следовательно, с четырьмя возможными состояниями, тогда как в схеме, которая только что была проанализирована, имеются три петли обратной связи и у нее возможны восемь состояний. Даже после исключения неиспользуемых состояний в таблице потока для схемы на рис. 7.78 остается пять состояний. Можно, однако, показать, воспользовавшись формальной процедурой минимизации числа состояний, что состояния 80 и S2 совместимы , то есть их можно объединить в одно состояние SB, позволяющее учесть все переходы, относящиеся к обоим исходным состояниям (рис. 7.85). Таким образом, желаемый эффект, в действительности, мог бы быть достигнут с помощью схемы с четырьмя состояниями. Решая задачу 7.66, можно убедиться, что схема на рис. 7.19 ведет себя в соответствии с сокращенной таблицей потока. CLKD SB ,01 S6,01 1,01 (В),01 S3 (з). 10 87 . 10 - , - SB ,01 56 SB ,01 (б),01 S7 , 1 I - , - 57 S3. 10 ,10,10 ,10 Рис. 7.85. Сокращенная таблица поток/выход для D-триггера, переключающегося по положительному фронту S . Q QN  CLK - Рис. 7.86. К анализу работы переключающегося по положительному фронту D-триггера, выполненного по КМОП-технологии. проектирование схем с обратной связью Рассмофенные нами в этом парафафе последовательностные схемы с обратной связью ведут себя вполне пристойно; в этом нет ничего удивительного, поскольку речь шла лишь о защелках и фиггерах, успешно используемых на практике годами. Но если вы соберете произвольную комбинацию из вентилей и обратных связей, то вовсе не обязательно получится разумно ведущая себя последовательностная схема. В редких случаях может вообще получиться не последовательностная схема (см. задачу 7.67). Во многих случаях схема окажется неустойчивой при некоторых комбинациях входных сигналов, а иногда и при любых входных воздействиях (см. задачу 7.71). Таким образом, проектирование последовательностных схем с обратной связью продолжает оставаться чем-то вроде черной магии и осуществляется практически лишь небольшим числом знатоков в области цифровой электроники. Все же в следующем парафафе вводятся основные понятия, которые помогают сделать проектирование менее сложным. *7.9.5. Анализ работы D-триггера в КМОП-исполнении в схемах КМОП-триггеров цепи обратной связи обычно содержат логические ключи. Например, на рис. 7.86 приведена схема переключающегося по положительному фронту D-триггера FD1Q в интефальных схемах серии LCA500K, представляющих собой решетки КМОП-вентилей. Как только найдены петли обратной связи, работу такого триггера можно проанализировать точно так же, как и работу схемы, собранной из чисто логических элементов, В схеме на рис. 7.86 имеются две петли обратной связи, каждая из которых содержит по паре ключей, управляемых сигналами CLK и CLK, и реализует функцию мультиплексора; уравнения, описывающие функционирование петель обратной связи, имеют вид: Y1*=CLKD + CLKY1 Y2* = CLKY1 + CLKY2. управляющие входы логика возбуждения Q петля обратной связи Рис. 7.87. Общая структура защелки За исключением того, что данные дважды инвертируются при прохождении от входа D до точки Y2* (один раз в уравнении для Y1 * и второй раз в уравнении для Y2*), эти равенства сильно напоминают структуру D-триггера, состоящего из ведущей и ведомой защелок (рис. 7.15). Мы не станем здесь выполнять формальный анализ; он вынесен в задачу 7.73. Заметьте, однако, что в этой схеме две петли обратной связи и поэтому в результирующих таблицах состояний и потока будет, как минимум, четыре состояния. *7.10. Проектирование последовательностных схем с обратной связью Иногда бывает полезно построить небольшую последовательностную схему типа специализированной защелки или ловушки импульсов; в этом парафафе будет показано, как это сделать. Может случиться также, что вы собираетесь стать специалистом по проектированию ИС и будете ответственным за разработку высококачественных защелок и триггеров, начиная с нуля. Этот параграф знакомит с основными идеями, которые вам при этом понадобятся. Но для того чтобы делать такую работу хорошо, необходимы значительно более серьезные усилия на стадии обучения, а также опыт и мастерство. *7.10.1. Защелки Хотя, как правило, проектирование последовательностных схем с обратной связью представляет собой трудную проблему, некоторые схемы строить довольно легко. Любая схема с одной петлей обратной связи является разновидностью SR- или D-защелки. Структура такой схемы имеет вид, указанный на рис. 7.87, а уравнение возбуждения всегда бывает следующей формы; Q* = (вынуждающий член) + (удерживающий член) Q. Именно такими являются, например, уравнения возбуждения SR- и D-защелок: Q* = S + R Q Q* = C D + C-Q. Соответствующие схемы приведены на рис. 7.88(a) и (Ь). ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
