Читальный зал --> Программные средства foundation Цифрами внутри стрелок указано число сигнальных линий в каждой шине. Таким образом, мы видим, что у логического блока есть две выходные шины, идущие к логическим блокам, расположенным непосредственно под данным блоком и справа от него. Кроме того, каждый логический блок соединяется с тремя шинами, изображенными над ним, с одной шиной, находящейся под ним и с четырьмя шинами, расположенными слева от него. Сигналы по этим шинам могут передаваться в любом направлении. Четыре сигнальные линии в шине, названной Общий тактовый сигнал , позволяют логическому блоку наилучшим образом использовать тактовые входные сигналы, обеспечивая малую задержку и минимальный разброс задержек. Две шины Связь с соседним блоком предназначены для гибкой связи между расположенными рядом блоками помимо шин Непосредственное соединение с небольшим числом сигнальных линий и однонаправленной передачей сигналов. По шине Связь с соседним блоком данный логический блок можно соединить не только с соседним, но и с другим блоком, но для этого потребуется более одной пересылки; при этом каждый раз сигналы должны пройти через программируемый переключатель, в результате чего задержка увеличивается. По шинам Связь через блок сигналы проходят мимо двух логических блоков, прежде чем попадают на переключатель, что позволяет получить меньшие задержки при более длинных связях. Для действительно длинных связей используются шины Дальняя связь , в которых сигналы вообще не проходят через какие-либо программируемые переключатели; вместо этого сигналы вырабатываются буферами с тремя состояниями, помещенными рядом с логическим блоком, и проходят вдоль всей строки матрицы, образованной логическими блоками, или вдоль всего столбца. Более детально логический блок и линии связи показаны на рис. 10.47. Маленькими квадратиками обозначены программируемые соединения: горизонтальная линия либо соединена с вертикальной линией, либо не соединена, в зависимости от значения бита (который опять хранится в защелке), указанного при профаммировании этого ключа. По краям мафицы, образованной логическими блоками, имеются дополнительные, специализированные профаммируемые соединения, обеспечивающие подключение к блокам ввода/вывода. Заштрихованная область на рисунке, выделенная цветом, называется тиаот-рицей программируемых переключателей {programmable switch matrix, PSM). Более подробно эта матрица показана на рис. 10.48. Каждый ромбик на рис. (а) представляет собой элементарный программируемый переключатель (programmable switch element, PSE), с помощью которого любую линию можно соединить с любой другой, как показано на рис. (Ь). На рис. (Ь) приведены 6 возможных попарных соединений четырех линий, и для каждого из них в элементарном программируемом переключателе имеется логический ключ. Могут быть задействованы несколько логических ключей, ни одного из них или все; это снова определяется конфигурацией битов, которые хранятся в защелках. Таким образом, как показано на рис. (с), возможно много различных вариантов связи. tXI DOUBLE SINGLE  FEEDBACK LONG LONG DBL SINGLE DBL LONG GLOBAL DIRECT FEEDBACK Рис. 10.47. Логический блок микросхем серии ХС4000 и окружающая его структура соединений (LONG - дальняя связь; DBL, DOUBLE - связь через блок; SINGLE - связь с соседним блоком; GLOBAL - общий тактовый сигнал; DIRECT - непосредственное соединение; FEEDBACK - обратная связь)

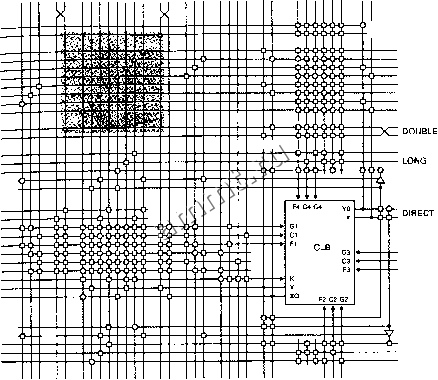

Рис. 10.48. Программируемые соединения в ИС серии ХС4000: (а) матрица программируемых переключателей (PSM); (Ь) элементарный программируемый переключатель (PSE); (с) несколько возможных соединений Матрица профаммируемых переключателей является существенным компонентом структуры соединений, представленной нарис. 10.47, обеспечивающей 3t Зак. 2334 хорошая практика Размещение и трассировка являются понятной задачей, поскольку она является главной составляющей в действиях внутреннего плана при проектировании любой заказной микросхемы. Таким образом, одни и те же профаммы и одни и те же поставщики профамм оказываются вовлеченными в решение задачи размещения и фассировки как в случае ИС типа FPGA, так и в случае специализированных ИС. Таким образом, можно считать, что любой опыт, приобретенный при работе с ИС типа FPGA, служит хорошей практикой проектирования специализированных ИС! связь между блоками. Установление соединений или их размыкание в элементарном профаммируемом переключателе позволяет продлевать и разрывать проводящие сегменты в шинах Связь с соседним блоком и Связь через блок . Еще более важно, что мафица профаммируемых переключателей позволяет повернуть сигналы на 90° путем соединения горизонтального и вертикального проводников. Без этого нельзя было бы соединить данный логический блок с другими блоками, находящимися в другой строке или в другом столбце матрицы, образуемой логическими блоками. Хотя матрица профаммируемых переключателей является необходимым компонентом, но за его использование приходится платить: при каждом прохождении сигналов через такую мафицу вносится небольшая задержка. Поэтому хорошая профамма компоновки для ИС типа FPGA ищет не только какие-либо возможные размещения логических блоков и какую-то комбинацию соединений, которые будут работать. Профамма размещения и фассировки затрачивает много времени, пытаясь оптимизировать характеристики усфОЙства путем нахождения такого размещения, которое позволило бы сделать соединения короткими, и только после этого осуществляет реализацию самих соединений. Подобно ИС типа CPLD, о достоинствах микросхем типа FPGA судят по гибкости их сфуктур и устойчивости результатов, даваемых профаммой компоновки, при небольших изменениях в проекте. Самое большое разочарование наступает тогда, когда обнаруживается, что при небольших изменениях в большом проекте уже не выполняются фебуемые временнь/е соотношения. Как следствие этого, производители ИС типа FPGA нчились обеспечивать наличие в архитектуре этих микросхем дополнительных ресурсов, чтобы помочь пользователям гарантированно получать стабильные результаты. ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
