на шине питания и на шине земли; токи, потребляемые ЭСЛ-схемами, остаются неизменными, так как в них просто происходит переключение токае одного пути на другой. К тому же в ЭСЛ-схемах выходные сопротивления эмиттерных повторителей в любом состоянии очень малы, и внешнему источнику трудно создать помеху в сигнальной линии, подключенной к такому выходу. 0-10

IlHmax -0-810-

ABNORMAL

HIGH

ABNORMAL

ABNORMAL

-0-810 VoHnu.

~ -0.980 VoHmin

Запас помехоустойчивости по постоянному току при высоком уровне

Запас помехоустойчивости по постоянному току при низком уровне -1-630 VoL ,

-1.850 VoLmin

Рис. 3.91. Логические уровни ЭСЛ-семейства 10К (ABNORMAL-непредусмотренный уровень, HIGH - высокий уровень, LOW - низкий уровень)

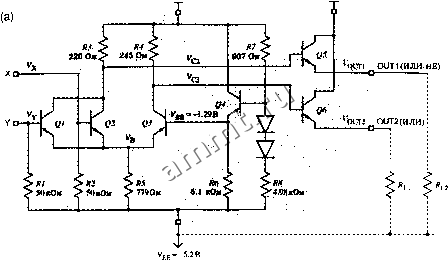

Нарис. 3.92(a) приведена схема одного из четырех вентилей ИЛИ/ИЛИ-НЕ в микросхеме 10102. С помощью резисторов R1 и/?2 на входах обеспечивается присутствие на любом из них низкого уровня, если этот вход остается ни к чему не подключенным. Номиналы компонентов в цепи смещения выбраны так, чтобы получить напряжение = -1.29 В, необходимое для правильной работы дифференциального усилителя. У выходных транзисторов, включенных по схеме эмиттерного повторителя, потенциал каждого эмиттера ниже потенциала соответствующей базы на величину напряжения на открытом диоде; этим достигается требуемый сдвиг выходного уровня. Таблица на рис. 3.92(b) описывает работу схемы.

Выходы эмиттерных повторителей в схемах ЭСЛ-семейства 10К, требуют подключения внешних резисторов, как показано на рисунке. Применение в данном случае внешних резисторов, а не внутренних имеет серьезные основания. Скорость нарастания и спада сигналов на выходе ЭСЛ-схем при переключении настолько велика (типичное значение времени переключения составляет 2 не), что любое соединение длиной в несколько дюймов необходимо рассматривать как длинную линию, которая должна иметь на концах согласованные нагрузки (см. параграф 11.4). Дело здесь даже не в мощности, которая бесполезно рассеивалась бы на внутреннем резисторе: применяя ЭСЛ схемы семейства 10К, разработчик имеет возможность выбрать внешний резистор так, чтобы одновременно обеспечить нагрузку для эмиттерного повторителя и согаасовать длинную линию на конце. В простейшем случае при коротких соединениях подходящей нафузкой является резистор с сопротивлением от 270 Ом до 2 кОм, включенный между каждым из выходов и шиной питания Fg.



дифференциальный усилитель

расширитель числа входов

Vr.r, = OB

комплементарные выходные эмиттерные цепь смещения повторители


VoUTI

V0UT2

OUT1 OUT2

-1.8

-1.В

-1.9

-0.2

-1.2

-0.9

-1.8

H L

-1.В

-0.9

-1.5

-1.2

-0.2

-1.8

-0.9

L H

-0.9

-1.8

-1.5

-1.2

-0.2

-1.8

-0.9

L H

-0.9

-0.9

-1.5

-1.2

-0.2

-1.8

-0.9

L H

OUT1 0UT2

1 0

0 1

0 1

0 1

X - Y -

-OUT1 -OUT2

Рис. 3.92. Двухвходовая ЭСЛ-схемаИЛИ/ИЛИ-НЕсерии 10К: (а) принципиальная схема; (Ь) таблица, описывающая работу схемы (L - низкий уровень, Н -высокий уровень; OFF - закрыт, оп - открыт); (с) таблица истинности; (d) условное обозначение

У типичного вентиля ЭСЛ-семейства 1 ОК задержка распространения равна 2 не и сопоставима с задержкой ТТЛ-схем 74AS. Если выходы вентиля семейства 10К оставить ни к чему не подключенными, то он потребляет мощность около 26 мВт, что также сравнимо с мощностью, потребляемой ТТЛ-схемой 74AS, которая составляет примерно 20 мВт. Однако оконечная нагрузка, необходимая для ЭСЛ-схемы 1 ОК, также потребляет мощность от 10 до 150 мВт на каждый выход в зависимости от типа нагрузки, тогда как выход ТТЛ-схемы 74AS может требовать, а может и не требовать оконечной нагрузки, потребляющей мощность, в зависимости от физических характеристик приложения.



*3.14.3. Семейство ЭСЛ-схем 10ОК

Микросхемы ЭСЛ-семейства lOOKiECL lOOKfamily) имеют обозначение, состоящее из б цифр в виде ЮОххх (например, 100101,100117,100170), но в общем случае реализуемые ими функции отличаются от функций, выполняемых схемами 10К с теми же номерами. Семейство ЮОК имеет следующие существенные отличия от семейства 10К:

Меньшее напряжение питания = -4.5 В.

Другие логические уровни, как следствие другого напряжения питания.

Меньшие значения задержки распространения: типичное значение 0.75 не

Меньшие значения времени перехода: типичное значение 0.70 не.

Большая потребляемая мощность: типичное значение 40 мВт на вентиль.

*3.14.4. ЭСЛ-схемы с положительным напряжением питания

Мы уже говорили о достоинствах ЭСЛ-схем с отрицательным напряжением питания (Fgg = -5.2 В или -4.5 В), которые заключаются в их нечувствительности к шумам, но с другой стороны схемам с отрицательным напряжением питания присущ большой недостаток: в самых популярных сегодня КМОП- и ТТЛ-схемах, в специализированньЕх интегральных схемах и в микропроцессорах применяется положительное напряжение питания, обычно равное +5.0 В и имеющее тенденцию к понижению до +3.3 В. Поэтому для систем, содержащих как ЭСЛ-схемы, так и КМОП/ТТЛ-схемы, требуются два источника питания. Кроме того, сопряжение обычных ЭСЛ-схем 10К или ЮОК с отрицательными логическими уровнями и КМОП/ТТЛ-схем с положительными уровнями требует наличия специальных схем преобразования уровней, на которые нужно подавать оба напряжения питания.

В ЭСЛ-схемах с положительным напряжением питания (positive ECL; PECL, произносится peckle ) используется стандартное напряжение питания +5.0 В. Обратите внимание, что в ЭСЛ-схеме 1 ОК, изображенной на рис. 3.92, нет ничего, что требовало бы обязательного заземления шины V и соединения с источником питания -5.2 В шины V. Схема будет работать точно так же, если заземлить шину Fgg, а шину V соединить с источником напряжения +5.2 В.

Таким образом, ЭСЛ-схемы с положительным напряжением питания представляют собой не что иное, как обычные ЭСЛ-схемы с заземленной шиной Fg и поданым на шину V напряжением +5.0 В. При этом напряжение между шинами ЕЕ сс иного меньше, чем у обычной ЭСЛ-схемы ЮК, и больше, чем у обычной ЭСЛ-схемы ЮОК, но схемы серий ЮН и ЮОК будут хорошо работать с немного большими или немного меньшими напряжениями питания.

Так же, как и у ЭСЛ-схем, логические уровни сигналов ЭСЛ-схем с положительным напряжением питания привязаны к потенциалу шины V, так что высокому уровню сигналов в этих схемах соответствует напряжение, примерно равное V - 0.9 В, а низкому уровню - напряжение, примерно равное V -1.7 В, или около 4.1 В и 3.3 В соответственно при номинальном напряжении питания V = 5 В. Так как эти уровни привязаны к значению V, они смещаются вверх и вниз при любых изменениях V. Таким образом, при проектировании устройств на ЭСЛ-
