Читальный зал --> Программные средства foundation УЗЕЛ УМНОЖЕНИЯ ПОСРЕДСТВОМ СДВИГА И СЛОЖЕНИЯ СБРОС -ЗАГРУЗКА ПУСК-ИНДИКАЦИЯ- БЛОК УПРАВЛЕНИЯ
входная шина: 32 /32 direct left right ZSBL МУЛЬТИПЛЕКСОР 32 РЕГИСТР А
СУММАТОР С УСКОРЕННЫМ ПЕРЕНОСОМ ВЫХОДНАЯ ШИНА Рис. 5.1. Блок-схема цифрового устройства (а)

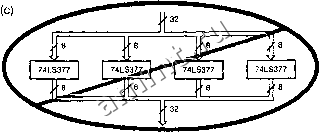

 Рис. 5.2. Условное обозначение 32-разрядного регистра: (а) реализация не уточнена; (Ь) задан тип микросхем; (с) слишком подробно стандарт ieee для обозначения логических схем Вместе с Американским национальным институтом стандартов (ANSI) Институт инженеров по электротехнике и электронике (IEEE) разработал стандартный набор условных обозначений логических схем. Последняя редакция этого стандарта - ANSI/IEEE Std91-1984. Стандарт IEEE на графическое условное изображение логических функций {IEEE Standard Graphic Symbols for Logic Functions) допускает изображение логических вентилей как в виде прямоугольников, так и с помощью специальных для каждой из схем графических символов. В этой книге мы пользовались и будем продолжать пользоваться условными обозначениями вентилей в виде различных графических символов, а в Интернете на сайте www. ddpp. com имеется справочник по условным обозначениям вентилей в виде прямоугольников согласно стандарту ШЕЕ. В блок-схеме поток управляющих сигналов и данных должен быть ясно представлен. Принилпиальные схемы обычно рисуются так, чтобы сигналы проходили слева направо, но в блок-схемах достичь этого идеала труднее. Входы и выходы могут располагаться на любой стороне блока, а направление потока сигналов может быть произвольным. Чтобы устранить неопределенность, на шинах и обычных сигнальных линиях рисуют стрелки-указатели. 5.1.2. Условные обозначения логических схем Нарис. 5.3(a) представлены условные обозначения логических схем И и ИЛИ, а также буферов. (Вспомните из главы 3, что буфер - это схема, которая просто преобразует слабые логические сигналы в сильные .) Условное обозначение вентилей И и ИЛИ с большим числом входов приведено на рис. 5.3(b). Небольшая окружность, называемая кружком инверсии {inversion bubble), обозначает логическую инверсию или взятие дополнения и применяется в условных обозначениях схем И-НЕ, ИЛ И- НЕ и инверторов, как показано на рис. 5.3(c). В случае схем с инверсией на выходе логические выражения можно преобразовывать, используя обобщенную теорему Де Моргана. Если, например, X и Y- сигналы на входах схемы И - Н Е, а Z - сигнал на ее выходе, то можно записать: Z = (XY)=X+Y. Это приводит к двум различным, но одинаково правильным условным обозначениям схемы И-НЕ, что бьшо продемонстрировано на рис. 4.3. Фактически аналогичные преобразования можно применять также к схемам с неинвертированными выходами. Рассмотрим, например, следующие соотношения для схемы И: Z = X-Y=((X-Y)) = (X+Y). Отсюда следует, что схему И можно изобразить в виде схемы ИЛ И с инверсией на входах и на выходе. БУФЕР -1 ЖУ- Ж> С> Jo- И-НЕ ИЛИ-НЕ ИНВЕРТОР Рис. 5.3. Условные обозначения основных логических вентилей- (а) схема И, схема ИЛИ и буфер, (Ь) увеличение числа входов, (с) кружки инверсии. На рис. 5.4 приведены варианты условных обозначений стандартных вентилей, которые можно получить с помощью преобразований. Несмотря на то, что оба условных обозначения в каждой паре представляют одну и ту же логическую функцию, выбор того или другого варианта на принципиальной схеме не произволен, по крайней мере в том случае, когда мы твердо следуем соответствующим стандартам на до10ТУ1ентацию. Как будет показано в следующих трех разделах, правильный выбор названий сигналов и условных обозначений вентилей может существенно облегчить понимание и использование принципиальных схем. 4> > БУФЕР ИЛИ-НЕ ИНВЕРТОР =0 =11 Рис. 5.4. Эквивалентные условные обозначения логических элементов согласно обобщенной теореме Де Моргана 5.1.3. Имена сигналов и активные уровни в принципиальной схеме каждый сигнальный вход и выход должен иметь описательную буквенно-цифровую метку - имя сигнала. Больщинстве систем автоматизированного проектирования (CAD) позволяют при рисовании принципиальных схем включать в названия сигналов некоторые специальные символы типа *, и !. В примерах анализа и синтеза, приведенных в главе 4, мы называли сигналы, главным образом, одной буквой (X, Y и тд.), поскольку схемы были простыми. Однако, в реальных системах разумно выбранные названия сигналов сообщают человеку, читающему принципиальную схему, такую же информацию, что и имена пере- ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
||||||||||||||||||||||||||||
