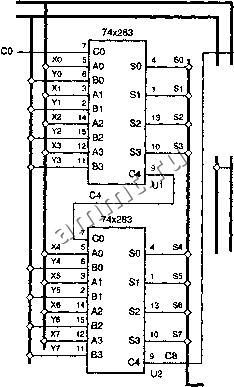

Читальный зал --> Программные средства foundation (11)  -о > Ч>~ :0 > -0-1> > > (131 Рис. 5.91, Принципиальная схема4-разрядногодвоичногосумматора 74x283 Если вы уследили за выводом этих выражений и можете получить те же самые соотношения, глядя на принципиальную схему ИС 283, то поздравляю вас: вы уже в состоянии повышать быстродействие переключающих схем! Если нет, то вам возможно стоит повторить материал параграфов 4.1 и 4.2. Задержка распространения от входа СО до выхода С4 у микросхемы 283 примерно такая же, как у двух инверторов, то есть очень мала. В результате можно достаточно просто собирать довольно быстрые сумматоры с групповым сквозным переносом (group-ripple adder) с числом разрядов больше четырех: для этого микросхемы 283 включаются последовательно путем соединения выходов пере-носаодних ИС с входами переноса других, как показано нарис. 5.92 для 16-разрядного сумматора. Полная задержка распространения от входа СО до выхода С16 в этой схеме примерно такая же, как у восьми инверторов. Х[15:0] Y[15:0] 74x283
Y11 11

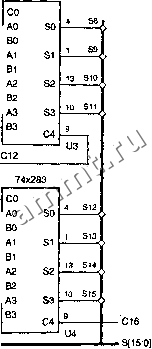

V15 11  Рис. 5.92. 16-разрядный сумматор с групповым сквозным переносом *5.10.6. Арифметическо-логические устройства, выполненные в виде ИС средней степени интеграции Арифметическо-логическое устройство {АЛУ; arithmetic and logic unit, ALU) является комбинационной схемой, способной выполнять целый ряд различных арифметических и логических операций с парой -разрядных операндов. Выполняемая операция определяется комбинацией сигналов на входах выбора функции. Типичные АЛУ, выполненные в виде ИС средней степени интефации работают с 4-разрядными операндами и имеют от трех до пяти входов выбора функции, что позволяет им выполнять до 32 различных функций. На рис. 5.93 представлено условное обозначение 4-разрядного АЛУ 74x181. Операция, выполняемая микросхемой 181, определяется сигналами на входах М и
Когда M = 0, выполняются арифметические операции, от разряда к разряду распространяется перенос, а CIN используется как вход переноса младшего разряда. Для операций с числом разрядов больше четырех, можно включить последовательно несколько АЛУ 181, подобно сумматору с групповым сквозным переносом на рис. 5.92. Выход переноса (COUT) каждого АЛУ в этом случае соединяется с входом переноса (CIN) следующего, более старшего каскада. На входы выбора функции (М, S3-S0) всех ИС 181, входящих в составное АЛУ, подаются одри и те ж§ сидцалы, S3-S0 согласно табл. 5.52. Заметьте, что идентификаторы А, В и F в таблице относятся к 4-разрядным словам АЗ-АО, ВЗ-ВО и F3-F0, а символы и + к логическим операциям И и ИЛИ. Сигналом на входе М в микросхеме 181 осуществляется выбор между арифметическими и логическими операциями. Если М = 1, то выполняются логические операции и значение сигнала на каждом выходе Fi является функцией только соответствующих входных данных Ai и Bi. Сигнал переноса между разрядами отсутствует, а сигнал на входе CIN игнорируется. Сигналами на входах S3-S0 выбирается конкретная логическая операция; можно выбрать любую из 16 различных комбинационных логических функций двух переменных. Табл. 5.52. Функции, выполняемые 4-разрядным АЛУ 74x181 ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
