Рис. 7.7. Условное обозначение SR-защелки: (а) без символа инверсии; (Ь) предпочтительное обозначение при логическом проектировании с использованием принципа инверсия к инверсии ; (с) неправильное обозначение, поскольку отрицание указано дважды


pLH(SQ) - pHL(RQ)

*pw(min)

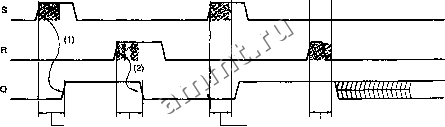

Рис. 7.8. Временные параметры SR-защелки

Для входных сигналов S и R обычно бывает задана минимальная длительность импульса {minimum pulse width). Как показано на рис 7.8, защелка может войти в метастабильное состояние и оставаться в нем в течение отрезка времени случайной длительности, если на входах S или R действует импульс, длительность которого меньше минимального значения р, у Надежное непопадание защелки в метастабильное состояние возможно только в том случае, когда требования в отношении минимальной длительности импульса на входах S или R удовлетворены или превышены.

высокого или наоборот. У SR-защелки переход входного сигнала S с низкого уровня на высокий может вызвать переход выходного сигнала Q с низкого уровня на высокий; этому переходу соответствует задержка распространения t (случай 1 на рис. 7.8). Анапогично, переход входного сигнала R с низкого уровня на высокий может вызвать переход выходного сигнала Q с высокого уровня на низкий с задержкой распространения phl(rq) (случай 2 на рис.7.8). Не показанные на рисунке соответствующие переходы выходного сигнала QN можно было бы охарактеризовать задержками распространения ?pjjl(sqn) и рьн (rqn)-



что значит близко ?

Как упоминалось в предыдущем замечании, SR-защелка может войти в метастабильное состояние, если входные сигналы S и R переходят на неактивный уровень одновременно. В отношении серийно выпускаемых защелок часто, хотя и не всегда, понятие одновременно характеризуется вполне определенной величиной (это имеет место, например, если переходы сигналов S и R на неактивный уровень происходят в пределах отрезка времени длительностью не более 20 не). Соответствующий параметр иногда назьшают временем восстановления {recovery time) t. Это минимальный временной сдвиг между переходами S и R на неактивный уровень, при котором эти события считаются неодновременными. Параметр t тесно связан с минимальной длительностью импульса. Обе характеристики являются мерой того, как долго петля обратной связи в защелке приходит в равновесие при изменении состояния.

7.2.2. SR-защелка

На рис. 7.9 представлена SR-защелка (S-R latch; читается: S-bar-R-bar latch, S-c-чepтoй-R-c-чepтoй-зaщeлкa) на вентилях И-НЕ с низким активным уровнем сигналов установки и сброса. В логических семействах ТТЛ и КМОП SR-защелки используются гораздо чаще, чем SR-защелки, поскольку вентили И-НЕ предпочтительнее вентилей ИЛИ-НЕ.


S L R L

0 0

0 1

1 0

1 1

lastQ

last QN

Q O-

he КЛл

Рис. 7.9. SR-защелка: (a) принципиальная схема на вентилях И-НЕ; (Ь) таблица, описывающая работу схемы (last - последнее значение); (с) условное обозначение

Как видно из таблицы, описывающей работу схемы, принцип действия S R-защелки подобен механизму функционирования SR-защелки; правда, с двумя важными отличиями. Во-первых, у сигналов S и R активным является низкий уровень, так что при S=R=1 защелка помнит свое предыдущее состояние; на активный низкий уровень входных сигналов указывают символы инверсии на входах в условном обозначении. Во-вторых, при одновременном наличии сигналов активного уровня на входах S и R оба выходных сигнала защелки становятся



равными 1, а ие О, как это было в SR-защелке. За исключением этих отличий, SR -защелка работает точно так же, как SR-защелка, в том числе в отношении временных требований и метастабильности.

7.2.3. ЗВ-защелка с входом разрешения

SR- и S R-защелки чувствительны к входным сигналам S и R в течение всего времени. Однако их легко видоизменить таким образом, чтобы схема бьша чувствительна к этим входным сигналам только тогда, когда подан сигнал на вход разрешения С. Такая SR-защелка с входом разрешения (S-R latch with enable) показана на рис. 7.10. Как видно из таблицы, описывающей работу схемы, при С, равном 1, данная схема ведет себя как SR-защелка, а при С, равном О, она удерживается в прежнем состоянии. На рис. 7.11 приведены временные диаграммы, иллюстрирующие поведение этой схемы при типичном наборе входных воздействий. Если оба сигнала S и R равны 1 в момент, когда сигнал С переходит из 1 в О, то схема ведет себя подобно SR-защелке при одновременном переходе сигналов S и R на неактивный уровень: следующее сбстояние непредсказуемо и выходная цепь может стать метастабильной.

(а) (Ь) (с)

F>tO


q QN

lastQ lastQN

0 1

1 0

1 1

.last.O lastQN

R °0-

Рис. 7.10. SR-защелка с входом разрешения: (а) принципиальная схема на вентилях И-НЕ; (Ь) таблица, описывающая работу схемы (last - последнее значение); (с) условное обозначение

Ипюрируется, так кж С равно О

Итерируется до тех пор, пока С не станет равным 1

Г{ Г\

J-П.

Рис. 7.11. Работа SR-защелки с входом разрешения в типичных условиях
