юшбм фронте этого сигнала. Прежде чем попасть на внешний вывод ИС, выходной сигнал каждого триггера проходит через буфер с тремя состояниями; все буферы уп-щуются общим сигналом разрешения выхода OE L. Как и в комбинаштонной схеме l16L8, на внешних регистровых выходах ИС PAL16R8 вырабатывается сигнал, инверсный по отношению к тому, что поступает с выхода матрищ ! И-ИЛИ.


*ис. 8.17. Принципиальная схема ИС PAL16R8

Возможными входными сигналами для матрицы И-ИЛИ являются восемь основных входов 11-18 и восемь выходов D-триггеров. Подавая сигналы с выходов

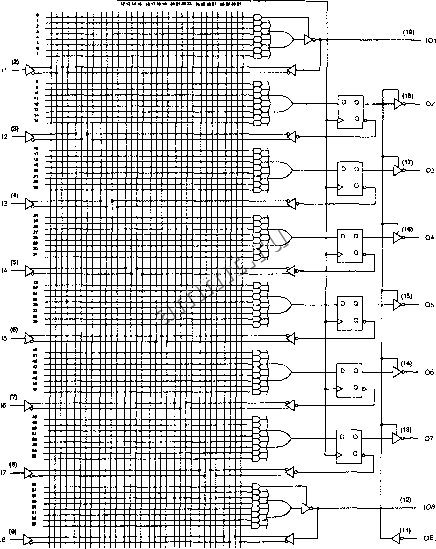

Рис. 8.18. Принципиальная схема ИС PAL16R6

D-триггеров на матрицу И-ИЛИ, легко создавать регистры сдвига, счетчики и конечные автоматы общего вида. В отличие от комбинационных выходов ИС PAL16L8, выходные сигналы D-триггеров в схеме PAL16R8 доступны матрице И-ИЛИ независимо от того, разрешена выдача сигналов на выходы с тремя состояниями 01-08 или нет. Таким образом, внутренние триггеры могут переходить в следующее состояние, являющееся функцией текущего состояния, даже в том случае, когда выходы 01-08 заперты.



Во многих приложениях бывают нужны в ПЛУ как комбинационные, так и последовательностные выходы. Производители ПЛУ отреагировали на эту потребность выпуском нескольких вариантов ИС типа PAL16R8, в которых у части выходных выводов D-триггеры опущены, а сами эти выводы наделены способностью быть входами и выходами подобно тому, как это сделано в отношении двунаправленных выводов в ИС PAL16L8. На рис. 8.18 в качестве примера представлена принципиальная схема ИС PAL16R6, у которой только шесть регистровых выходов. Два вывода -101 и 108 - являются двунаправленными; они могут служить как входами, так и комбинационными выходами, и у них свои собственные сигналы управления третьим состоянием, наподобие двунаправленных выводов ИС PAL16L8. Таким образом, возможными входными сигналами для матрицы И-ИЛИ являются сигналы на восьми внешних входах 11-18, выходные сигналы шести D-триггеров и сигналы на двух двунаправленных выводах 101 и 108.

В табл. 8.9 перечислены восемь стандартных биполярных ПЛУ с различным числом входов и выходов разного типа. Во всех микросхемах типа РАЫбхх, указанных в этой таблице, одна и та же матрица И-ИЛИ, в которой имеется по восемь вентилей И на каждый выход с 16 возможными входными сигналами и их дополнениями у каждого вентиля И. Матрицы И-ИЛИ в ИС типа PAL20XX-такие же, как ив ИС типа РАЫбхх, но с 20 возможными входными сигналами и их дополнениями. На рис. 8.19 указаны условные обозначения всех ПЛУ, упомянутых в табл. 8.9. Табл. 8.9. Характеристики стандартных биполярных ПЛУ

Число входов у матрицы И

Название

Число

Число

Внеш-

Двунаправ-

Регистро-

Число

микросхе-

выводов

входов

ленные

комбина-

в корпусе вентиля И

входы

комбина-

выходы

ционных

ционные

выходов

выходы

РМ S6L8

PAL16R4

PAU6R6

PALibRg

PAL20Lb

PAL20R4

PAL20R6

PAL20R8
