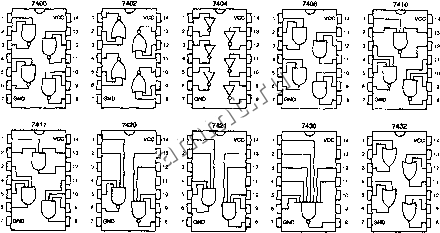

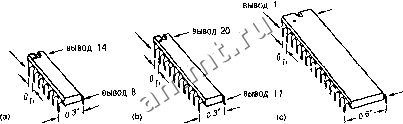

Читальный зал --> Программные средства foundation Независимо от размеров первоначально отдельные ИС являются элементами значительно большей по величине круглой полупроводниковой пластины {wafer) диаметром до 10 дюймов, содержащей от нескольких дюжин до нескольких сотен точных копий одной и той же ИС. Все ИС на этой пластине формируются одновременно, подобно пицце, которая, в конце концов, продается порезанной на куски, за исключением того, что в нашем случае каждый кусочек (одна ИС) называется кристаллам {die). После того, как пластина изготовлена, осуществляется тестирование всех кристаллов, пока они еще остаются элементами этой пластины, и неисправные кристаллы помечаются. Затем пластина разрезается на отдельные кристаллы, и отмеченные кристаллы при этом отбрасываются. (Сравните с тем, что делает тот, кто выпекает пиццу и продает все куски, даже недостаточно поперченные!) Каждый непомеченный кристалл укрепляется в корпусе, контактные площадки кристалла соединяются с выводами корпуса, помещенная в корпус ИС подвергается окончательному тестированию и отправляется заказчику. Некоторые употребляют термин ИС по отношению к кремниевому кристаллу. Другие ту же самую вещь называют микросхемой ( чипом ). А есть еще такие, кто словами ИС и микросхема обозначает комбинацию кремниевого кристалла и ее корпуса. Разработчики цифровых устройств используют эти термины попеременно, не обращая особого внимания на то, кто что говорит. Им не требуется точного определения, поскольку их интересует только функциональное назначение этих изделий и их электрические свойства. Дальше в этой книге мы будем под ИС понимать кристалл, заключенный в корпус. С самого начала, когда только появились ИС, их стали классифицировать по размерам - малые, средние и большие - в зависимости от того, сколько в них содержится вентилей. Простейшие микросхемы, до сих пор выпускаемые серийно и содержащие от 1 до 20 вентилей в эквивалентном выражении, называются ИС малой степени интеграции {small-scale integration, SSI) или малыми интегральными схемами (МИС). Обычно такая ИС содержит небольшое число вентилей или триггеров, являющихся элементарными составными элементами при проектировании цифровых устройств. МИС, которые скорее всего встретятся вам в учебной лаборатории, выпускаются в корпусе с двухрядным расположением выводов [dual in-line-pin {DIP) package], с числом выводов, равным 14. Как показано на рис. 1.4(a), расстояние между выводами в ряду составляет 0.1 дюйма, а расстояние между рядами равно 0.3 дюйма. Если ИС для выполнения ее функции требуется большее число выводов, то кристалл помещают в корпус DIP большего размера [см. рис. (Ь) и (с)]. Схема расположения выводов {pin diagram) указывает распределение имеющихся в схеме сигналов по выводам корпуса, или цоколевку {pinout). На рис. 1.5 представлены схемы расположения выводов для нескольких распространенных МИС. Цоколевку используют только в том случае, когда проектировщику нужно определить номера выводов в той или иной ИС. В принципиальных схемах цифровых устройств распределение выводов не указывается. Вместо этого различные вентили объединяются в группы по функциональному признаку, и мы расскажем об этом в параграфе 5.1. вывод 1 вывод 1 вывод 28  вывод 15 Рис. 1.4. Корпуса С двухрядным расположением выводов: (а) корпус с14 выводами; (Ь) корпус с 20 выводами; (с) корпус с 28 выводами  Рис. 1.5. Схемы расположения выводов для нескольких ИС малой степени интеграции серии 7400 Хотя МИС иногда еще применяются в качестве связующих элементов при объединении в сложные системы элементов большей степени интефации, они, как правило, все же вытесняются профаммируемыми логическими устройствами (ПЛУ), с которыми мы познакомимся в парафафах 5.3 и 8.3. Следующие по количеству вентилей ИС, выпускаемые серийно, называются интегральными схемами средней степени интеграции {medium-scale integration, MSf) или средними интефальными схемами (СИС); их содержимое примерно эквивалентно числу вентилей от 20 до 200. В типичном случае СИС представляет собой функциональный блок, такой как дешифратор, регистр или счетчик. В главах 5 и 8 будет сделан особый упор на функциональные блоки такого вида. Хотя применение самих СИС сокращается, эквивалентные им функциональные блоки широко используются при создании больших ИС. Еще большими ИС являются интефальные схемы высокой степени интеграции {large-scale integration, LSI) или большие ИС (БИС), содержащие от 200 до 200000 вентилей в эквивалентном выражении или больше. Большими ИС являются запоминающие устройства малого объема, микропроцессоры, программируемые логические устройства и заказные ИС. ОЧЕНЬ МАЛАЯ СТЕПЕНЬ ИНТЕГРАЦИИ В предстоящие годы, возможно, основным местом, где по-прежнему будут применять ИС малой и средней степени интеграции, особенно в корпусах DIP, будут учебные лаборатории. Эти схемы предоставляют студентам благоприятную возможность приобрести опыт черновой работы по макетированию простых схем точно таким же образом, как это делали их преподаватели много лет назад. Однако к моему офомному удивлению и восторгу, в промышленности, производящей ИС, в последние несколько лет возникло направление по выпуску ИС с меньшим уровнем интефации, чем у МИС. Идея состоит в том, чтобы выпустить на рынок отдельные логические схемы в очень маленьких корпусах. Такие усфойства реализуют простые функции, которые иногда бывает нужно выполнить для сопряжения компонентов большей степени интефации при решении какой-то частной задачи. В некоторых случаях их применяют для того, чтобы преодолеть ошибки в компонентах большей степени интефации или в их интерфейсах. Примером такой ИС является схема 74VHC1 GOO фирмы Motorola. Этот кристалл представляет собой двухвходовую логическую схему И-НЕ, помещенную в корпус с 5 выводами (питание, земля, два входа и один выход). Размеры всего корпуса, включая выводы, составляют лишь 0.08 дюйма в плоскости (сторона квадрата) и 0.04 дюйма в высоту! Это то, что я назвал бы очень малой степенью интефации ! СТАНДАРТНЫЕЛОГИЧЕСКИЕФУНКЦИИ При проектировании цифровых устройств все чаще возникает нужда в стан-дартньЕХ функциях высокого уровня , которые выполнялись бы готовыми структурными блоками. В свое время эти функции первоначально были реализованы в МИС. Затем последовательно они становились компонентами макро библиотек при разработке специализированных ИС, стандартными ячейками при проектировании СБИС, заготовками функций для языков профаммирования ПЛУ и библиотечными функциями в языках описания схем типа VHDL. В этой книге стандартные логические функции появляются в главах 5 и 8 в виде МИС серии 74, а также в виде текста на языке описания схем. Содержащиеся там обсуждение и примеры должны помочь вам понять, о чем идет речь, и послужить основой для использования этих функций в той или иной форме. Выгодное предложение: купить металлическую корзину для мусора в интернет-магазине Brabantia. ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
