Читальный зал --> Программные средства foundation ГДЕ ЖЕ ТРАНЗИСТОР Q17 Обратите внимание, что в схеме нарис. 3.75 нет транзистора Q1, а другие транзисторы обозначены традиционным образом; в некоторых ТТЛ-схемах реально присутствует транзистор, обозначаемый Q1. В этих схемах для реализации логики вместо диодов DIXh О/Кприменяется многоэмиттерный транзистор Q1. В этом транзисторе на каждый логический вход приходится один эмиттер, как показано на рисунке справа. Достаточно хотя бы на одном из эмиттеров иметь низкий уровень, чтобы транзистор был открыт, и в этом случае напряжение будет соответствовать низкому уровню. функционирование ТТЛ-вентиля И-НЕ отражено на рис. 3.76(a). Вентиль действительно реализует функцию И-НЕ. На рис. 3.76(b) и (с) приведены таблица истинности и условное обозначение этой схемы. Путем простого изменения числа диодов в диодной схеме И, можно создать ТТЛ-вентиль И-НЕ с любым желаемым числом входов. Имеющиеся в продаже ТТЛ-вентили И-НЕ имеют до 13 входов. ТТЛ-инвертор, представляет собой 1-входовой элемент И-НЕ, у которого отсутствуют указанные нарис. 3.75 диоды D1YhD2Y.

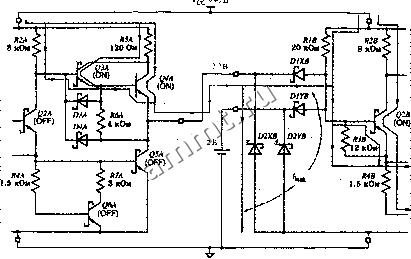

X. Y- Рис. 3.76. Функционирование ТТЛ-вентиля И-НЕ с двумя входами: (а) таблица, описывающая работу схемы [L - низкий уровень (LOW), Н - высокий уровень (HIGH); on - открыт, off - закрыт]; (b) таблица истинности; (с) условное обозначе- Поскольку обычно выходные транзисторы Q4 и Q5 находятся в противоположных состояниях и один из них открыт (ON), а другой закрыт (OFF), у вас может возникнуть вопрос о роли резистора R5 с сопротивлением 120 Ом в выходном каскаде. Ведь отсутствие этого резистора позволило бы схеме отдавать больший ток при высоком уровне на выходе. Это, конечно, верно с точки зрения постоянно- 13 Зак.2137. го тока. Однако при изменении сигнала на выходе ТТЛ-схемы от высокого уровня до низкого или наоборот имеется короткий интервал времени, когда оба транзистора могут быть открыты. Резистор служит для ограничения тока, протекающего в это время от шины питания V к земле. Когда происходит переключение выходного каскада ТТЛ-схемы, то даже при наличии резистора с сопротивлением 120 Ом наблюдаются так называемые броски тока, в пределах которых величина тока превышает нормальные значения. Это явление подобно броскам тока, появляю-пщмся при переключении быстродействующих КМОП-схем. До сих пор мы считали, что сигналы поступают на вход ТТЛ-вентиля от идеального источника напряжения. На рис. 3.77 показана ситуация, когда на вход ТТЛ-схемы поступает сигнал низкого уровня с выхода другой ТТЛ-схемы. Транзистор Q5A в левой схеме, являющейся источником сигнала, открыт (ON), и по нему течет ток, вытекающий через диод D1XB из правой схемы, на вход которой подан данный сигнал. Если ток течет в выходную цепь ТТЛ-схемы при низком уровне сигнала на выходе, как это имеет место в нашем случае, то говорят, что ток втекает (sinking current) в эту схему со стороны ее выхода. V(v = +5B  Рис. 3.77. ТТЛ-вентиль с низким уровнем сигнала на выходе, нагруженный входом другого ТТЛ-вентиля (ON - открыт, OFF - закрыт) СНОВА БРОСКИ ТОКА Броски тока могут проявляться в ТТЛ- и КМОП-схемах в виде помехи на шине питания и земляной шине, особенно в тех случаях, когда происходит одновременное переключение на нескольких выходах. По этой причине для надежной работы схемы требуются развязывающие конденсаторы, включаемые между шиной питания V и землей. Эти шнденсаторы должны быть распределены по всей схеме, по крайней мере, по одному в пределах дюйма или у каждой микросхемы, чтобы служить источниками тока во время переходов. На рис. 3.78 показан тот же случай с высоким уровнем сигнала, подаваемого с выхода одной схемы на вход другой. Теперь в схеме, служащей источником сигнала, транзистор Q4A открыт и по нему течет небольшой ток утечки смещенных в обратном направлении диодов DJXB и D2XB в схеме, на вход которой подан данный сигнал. Когда ток течет ю ТТЛ-схемы со стороны ее выхода при высоком уровне сигнала, этот ток называют вытекающим (sourcing current).  ь?лс. 3.78. ТТЛ-вентиль с высоким уровнем сигнала на выходе, нагруженный ;ходом другого ТТЛ-вентиля (ON - открыт, OFF - закрыт) 3.10.2. Логические уровни и запас помехоустойчивости в начале этого параграфа мы условились, что применительно к ТТЛ-схемам речь идет о сигналах низкого уровня при напряжениях между О В и 0.8 В и о сигналах высокого уровне при напряжениях между 2.0Ви5.0В.В действительности, уровни входных и выходных ТТЛ-сигналов можно задать более точно так же, как это было сделано для сигналов КМОП-схем: минимальное выходное напряжение высокого уровне (HIGH), равное 2.7 В для большинства ТТЛ-семейств; минимальное входное напряжение, гарантированно воспринимаемое как высокий уровень (HIGH); для всех ТТЛ-семейств оно равно 2.0 В. максимальное входное напряжение гарантированно воспринимаемое как низкий уровень (LOW), равное 0.8 В для большинства ТТЛ-семейств максимальное выходное напряжение низкого уровня (LOW), равное 0.5 В для большинства ТТЛ-семейств. На рис. 3.79 показаны границы уровней и запас помехоустойчивости. Согласно техническим условиям, у большинства ТТЛ-схем напряжение У0у больше напряжения Рщ на 0.7 В, так что при высоком уровне запас помехоус- OLmax ООО «Мягкий Дом» - это Отечественный производитель мебели. Наша профильная продукция - это диваны еврокнижка. Каждый диван можем изготовить в соответствии с Вашими пожеланияи (размер, ткань и материал). Осуществляем бесплатную доставку и сборку. Звоните! Ежедневно! (926)274-88-54 Продажа и изготовление мебели. Копирование контента сайта запрещено. Авторские права защищаются адвокатской коллегией г. Москвы. |
