74x85

ALTBIN ALTBOUT

AEQBIN AEQBOUT

AGTBIN AGTBOUT

Рис. 5.81. Традиционное условное обозначение 4-разрядного компаратора 74x85

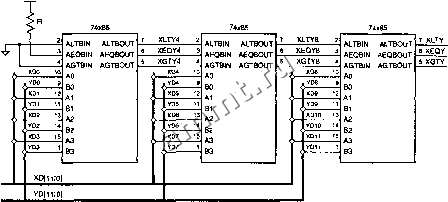

Рис. 5.82.12-разрядный компаратор на основе ИС 74x85

Сигналы с выходов ИС 85, сравнивающей биты в младщих разрядах, подаются на входы такой же ИС, сравнивающей биты в следующих разрядах, как показано на рис. 5.82 в случае 12-разрядного компаратора. Согласно определению, данному в разделе 5.9.2, эта схема является итерационной. Каждая ИС 85 вырабатывает на своих выходах сигналы, соответствующие примерно следующим выражениям псев-долоппш:

AGTBOUT = (А > В) + (А=В) AGTBIN AEQBOUT = (А = В)-AEQBIN ALTBOUT = (А < В) + (А=В) ALTBIN

Заключенные в скобки выражения не являются обычными логическими выражениями; правильнее сказать, что они означают арифметическое соотнощение чисел, представленных сигналами на входах АЗ-АО и ВЗ-ВО. Другими словами, сигнал на выходе AGTBOUT появляется в двух случаях: когда А > В, либо когда А = В и присутствует сигнал на входе AGTBIN (если на данном шаге биты равны, то



Рис. 5.83. Традиционное условное обозначение 8-разрядного компаратора 74x682

74x682

РО Q0

Р2 Q2 РЗ Q3 Р4 Q4 Р5 Q5 Р6 Q6 Р7 Q7

PEQQ

PGTQ

В отличие от ИС 74x85, у микросхемы 74x682 нет входов для каскадного включения и выхода меньше . Однако любые требуемые условия, включая такие, как < и >, можно получить в виде функции выходных сигналов PEQQ L и PGTQ L, как показано нарис. 5.85.

для получения правильного ответа необходимо учесть результат сравнения в младших разрядах). Мы снова встретимся с выражением такого вида при проектировании компаратора на языке ABEL в разделе 5.9.5. Арифметическое сравнение можно описать, применяя обычные логические выражения, например:

{А>В) = А3-В3 +

(АЗевЗ)А2В2 +

(АЗ е ВЗ) (А2 е В2) А1 В1 +

{азевз)-(а2ев2)-{А1 ев1)-А0-В0.

Такие выражения нужно подставить в приведенные выше псевдологические равенства, чтобы получить настоящие логические равенства для сигналов на выходах компаратора.

В виде СИС выпускается несколько 8-разрядных компараторов. Самым простым из них является ИС 74x682, условное обозначение которого дано нарис. 5.83, а принципиальная схема показана на рис. 5.84. В верхней части схемы проверяется равенство двух 8-разрядных входных слов. Сигнал появляется на выходе каждой схемы ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ, если совпадают сигналы на его входах, а уровень сигнала на выходе PEQQ L становится активным, если попарно равны сигналы во всех восьми разрядах чисел, поданных на входы. В нижней части схемы входные слова сравниваются арифметически и вырабатывается сигнал на выходе PGTQ L, если P[7-0]>Q[7-0].



1>

Рис. 5.84. Принципиальная схема 8-разрядного компаратора 74x682 с цоколевкой для стандартного корпуса DIP с 20 выводами

сравнение компараторов

Отдельные 1-разрядные компараторы (вентили ИСКЛЮЧАЮЩЕЕ ИЛИ-НЕ) в ИС 682 используются иначе по сравнению с примерами раздела 5.9.4: сигналы на выходах этих вентилей имеют активный уровень при равных сигналах на входах и затем объединяются схемой И, в отличие от схем с активным уровнем выходных сигналов при различных сигналах на входах с последующим объединением по правилу ИЛИ. Работу компаратора можно рассматривать любым образом, пока мы не входим в противоречие.
