отвода газа 9, которая препятствует образованию газового мешка .

Сконденсированная жидкость ,из батареи подается к правому штуцеру и по мере накопления отводится через клапан в нижнюю трубу, соединенную с дренажным трубопроводом.

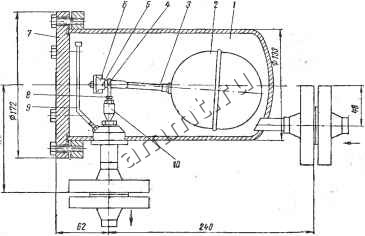

Рис. 80. Регулятор уровня HSS-8 фирмы Фишер (Англия)

ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ И РЕГУЛИРОВАНИЯ ВЛАЖНОСТИ ВОЗДУХА

Приборы для измерения, сигнализации и регулирования относительной влажности воздуха применяются при автоматизации камерных кондиционеров. Для хранения охлажденных продуктов относительная влажность воздуха поддерживается в пределах 60-90 7о-

В холодильной технике применяются приборы психрометрического и сорбционного типов.

Описание психрометрических приборов дано в соответствующей литературе [32]. Ниже рассмотрены сорбционные приборы ДВИП и РВПМ [33].

Прибор ДВИП. Назначение прибора - измерение, регистрация и регулирование относительной влажности воздуха.

Прибор ДВИП состоит из датчика и вторичного прибора, имеющего позиционное регулирующее устройство.

Принцип действия датчика основан на деформации сорб-ционной мембраны из животной пленки под влиянием влажности воздуха. В качестве вторичного принят прибор ДСР-1.

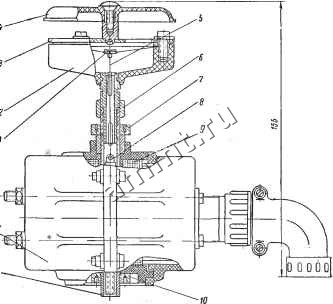

Конструкция датчика ДВИП изображена на рис. 81, с;. Мембрана / из животной пленки прижимным фланцем 3 укреплена на головке 2 и сверху закрыта крышкой 4; последняя установлена

Рис. 81. Прибор ДВИП для измерения и регулирования относительной влажности воздуха: с - датчик; б - принципиальная схема.

на некотором расстоянии от мембраны, что обеспечивает доступ воздуха к ней. К мембране на подвеске 5 свободно прикреплен сердечник 8, перемещающийся в направляющей , расположенной внутри катушки 9.

Головка 2 соединена с направляющей гайкой 6. При необходимости головка легко снимается.

Катушка 9 заключена в корпус 12, состоящий из двух разъемных частей. Положение сердечника в катушке определяет диапазон регулирования (измерения). Для изменения положения сердечника катушка перемещается по направляющей . После настройки прибора положение катушки на направляющей фиксируется гайками 7 и 10.

Для измерения величины прогиба мембраны использована дифференциально-трансформаторная схема.

Принципиальная электрическая схема ДВИП изображена на рис. 81, б. В нее входят две одинаковые индукционные катушки, одна из них установлена в датчике Д, другая - во вторичном приборе ВП. Кроме того во вторичном приборе имеются электронный усилитель ЭУ, реверсивный двигатель РД, приводящий в движение сердечник вторичного прибора, а также показывающее и регистрирующее устройство (на схеме не указано).

Первичные обмотки катушки в дифференциально-трансформаторной схеме питаются переменным напряжением от силового трансформатора, расположенного внутри блока усилителя ЭУ. Вторичные двухсекционные обмотки катушек соединены последовательно и присоединены ко входу электронного усилителя.

Когда сердечник датчика находится в нейтральном (среднем) положении, э. д. с, индуктируемые в каждой из секций вторичной обмотки, будут равны и направлены навстречу друг другу. При смещении сердечника датчика вследствие изменения влажности распределение магнитных потоков в секциях вторичной обмотки также изменится и индуктируемые в них э. д. с. будут неравны друг другу. Во вторичной цепи измерительной схемы появится напряжение разбаланса, приложенное ко входу электронного усилителя. Фаза этого напряжения зависит от направления перемещения сердечника.

Напряжение разбаланса усиливается ЭУ и поступает на управляющую обмотку реверсивного двигателя РД. Последний с помощью кулачка К перемещает сердечник катушки вторичного прибора в направлении ликвидации разбаланса. Двигатель РД останавливается, когда напряжение на входе усилителя становится равным нулю. С осью реверсивного двигателя связаны показывающее, записывающее и регулирующее устройства.

Прибор РВПМ. Этот прибор, применяемый для регулирования и сигнализации влажности воздуха, представляет собой двухпозиционное реле с электрическим контактным выходом.
