На рис. 54 эти регуляторы обозначены 1РД и 2РД, а исполнительные механизмы - 1ИМ и 2ИМ. Как видно из схемы, отбор давления для регулятора 1РД производится после регулирующего органа (регулятор давления после себя ), а для регулятора 2РД - до регулирующего органа (регулятор давления до себя ). Остальные приборы автоматики и измерений играют вспомогательную роль. Так, регулятор уровня РУ, который выполняется двухпозиционным, служит для отвода из хоЛЪдильни-ка газа ХГ накопившегося в нем риторичного конденсата. При повышении уровня регулятор РУ открывает соленоидный вентиль СВ и жидкость из холодильника газа передавливается в нижнюю часть абсорбера.

Сигнализатор уровня /СУ контролирует правильность настройки системы и предотвращает срыв насоса НРН и подтопление входной трубы в абсорбер. При нормальной работе уровень насыщенного раствора в нижней части абсорбера не должен отклоняться от заданного больше определенной величины. При недопустимом отклонении уровня включаются световой и звуковой сигналы.

Сигнализатор расхода СР служит для предупреждения работы скруббера СХ без воды и подает сигналы, когда расход воды становится меньше допустимого.

Сигнализатор уровня 2СУ, установленный на холодильнике газа, подает сигнал при скоплении в аппарате значительного количества вторичного конденсата. Кроме того, этот сигнализатор выполняет роль защитного прибора. При срабатывании он останавливает компрессоры, не допуская гидравлического удара.

Измерительные приборы, указанные на схеме, служат для контроля за работой автоматизированной установки и наладки системы при ее пуске. В качестве измерителей расхода мэа 1ИР и 2ИР следует применять расходомеры или объемные счетчики, не подвергающиеся коррозии в растворе-мэа. Для этого можно использовать поплавковые дифманометры с ртутным заполнением. Расходомеры должны быть показывающими.

Измеритель расхода углекислого газа ЗИР может быть показывающим и самопишущим. Он должен быть снабжен интегратором для подсчета количества произведенной углекислоты. Этот расходомер может быть любого типа, но желательно, чтобы он имел вторичный прибор, вынесенный на ГЩА. При пользовании расходомером следует делать поправку на фактические давление и температуру углекислого газа.

Измерители давления 1ИД и 2ИД - это самопишущие манометры, по записям которых можно проследить за работой основных регуляторов давления 1РД и 2РД.

Рассмотрим более подробно работу автоматических регуляторов давления пара и давления десорбции (рис. 55). Пусть для этого использован электронный регулятор ЭР, в состав которого



входит датчик Д с электромагнитной дифференциальной передачей, воспринимающий регулируемое давление, задатчик 3, с помощью которого устанавливается требуемая величина давления, электронный усилитель ЭУ и два выходных реле ВРО и ВРЗ.

Кроме электронного регулирующего прибора, в систему ре- гулирования входит исполнительный механизм ИМ, приводимый во вращение реверсивным однофазным двигателем с обмотками

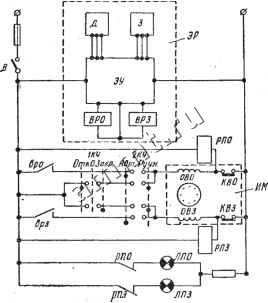

Рис. 55. Упрощенная электрическая схема регулятора давления:

д - датчик; 3 - задатчик; ЭУ - электронный усилитель; ЭР - электронный регулирующий прибор; ИМ - исполнительный механизм.

возбуждения ОВО (открытие регулирующей заслонки) и ОВЗ (закрытие регулирующей заслонки). Исполнительный механизм имеет два концевых выключателя КВО и КВЗ, первый из которых размыкается при полном открытии, а второй - при полном закрытии регулирующей заслонки.

В схему входят два ключа управления: трехпозиционный ключ 1КУ служит для ручной перестановки заслонки, двухпози-ционный 2КУ переводит исполнительный механизм с ручного на автоматическое управление.

Условимся, что регулятор включен так, что при повышении давления вЬтше заданного заслонка переставляется в направление открытия, а при понижении - в направление закрытия. Это соответствует работе регулятора давления десорбции 2РД.



предположим, что ключ 2КУ установлен в положение Авт. Если регулируемое давление точно равно заданному, то резуль тирующий сигнал от датчика Д и задатчика 3 равен нулю. Следовательно, реле ВРО и ВРЗ, присоединенные к выходу электронного усилителя, остаются не включенными. Контакты этих реле разомкнуты и исполнительный механизм остается в покое.

Если давление отклонилось от заданного, то на входе усилителя появляется сигнал переменного тока, амплитуда которого зависит от величины отклонения, а фаза - от знака отклонения. При повышении давления появляется входной сигнал, фаза которого такова, что срабатывает выходное реле ВРО. Замыкается его контакт вро и питание подается в обмотку ОВО двигателя. Исполнительный механизм начинает поворачивать заслонку в направлении открытия. Его двигатель остановится, когда отпустит реле ВРО. Перемещение заслонки в обратном направлении при падении давления ниже заданного происходит аналогично под действием реле ВРЗ.

По схеме (см. рис. 55) видно, что пока концевые выключатели КВО и КВЗ замкнуты, двигатель может вращаться в обоих направлениях. При этом срабатывают реле полного открытия РПО и полного закрытия РПЗ. При выходе исполнительного механизма в одно из крайних положений, например в полностью открытое, контакт выключателя КВО размыкается и останавливает двигатель. Одновременно отпускает реле РПО и контактом рпо включает лампу ЛПО. Таким же образом загорается лампа ЛПЗ при выходе механизма в полностью закрытое положение.

Для ручного перевода заслонки переставляют ключ 2КУ в положение Ручн. и затем, пользуясь ключом 1КУ, управляют работой двигателя исполнительного механизма.

Включают и выключают всю систему выключателем В.

Для поддержания давления десорбции и давления пара следует применять изодромные регуляторы [26]. Это вызывается тем, что углекислотная установка как объект регулирования представляет собой систему со значительным запаздыванием. Использование .астатического регулятора с исполнительным механизмом постоянной скорости может привести к недопустимым раскачкам. Изодромные регуляторы дают возможность .использовать простой электромоторный механизм и в то же время получить устойчивое и высококачественное регулирование.

АВТОМАТИЗАЦИЯ СУХОЛЕДНОЙ УСТАНОВКИ

Сухой лед можно получить из углекислого газа по циклу высокого, среднего или низкого давлений. Циклы различаются способам сжижения углекислоты [23].

При цикле высокого давления для конденсации паров, нагнетаемых компрессором, используется вода; сжатие производится
