перемещается в цилиндре, причем при опускании он сжимает пружину 4. В цилиндр через управляющее устройство / по трубе 2 подводится рабочая среда. Давление ее в цилиндре зависит от соотношения сечений отверстия в поршне, через которое среда сбрасывается на сторону низкого давления, и прохбдного сечения управляющего устройства. Чем больше открыт клапан управляющего устройства, тем больше давление в цилиндре, следовательно, тем больше сжимается пружина и открывается клапан. Клапан может занимать любое промежуточное положение.

В качестве управляющего устройства может быть использован любой клапан, приводимый в действие автоматически или вручную. В зависимости от того, какой физический параметр управляет вспомогательным клапаном, исполнительный механизм может входить в состав регуляторов давления, температуры, уровня и т. д.

Фирма Данфосс (Дания) выпускает две модификации поршневых механизмов - MSA и HSA. Механизм MSA используют при диаметрах труб от 35 до 50 мм, HSA - от 70 до 100 мм.

В качестве управляющих устройств применяют соленоидный вентиль EVA, регулятор давления CVA и регулятор температуры TSA.

На рис. 85, б показан общий вид механизма MSA. Через штуцер / рабочая среда подается от управляющего устройства. Ее давление воспринимается поршнем 2, перемещающимся внутри цилиндра 3. Полость над поршнем сообщается со стороной низ-

Таблица 11

поршневых механизмов

Перепад давления на клапане кгс/см

Производительность (в тыс. ккал/ч) при температуре испарения, С

- 40

MSA-35

0,14

55 .

0,35

0,70

MSA-50

0,14

0,35

0,70

2-18

1,40

HSA-70

0,14

0,35

0,70

1,40

HSA-100

0,14

0,35

0,70

1240

1,40

1120

1540



кого давления через калиброванное отверстие 4. При опускании поршень сжимает пружину 5 и открывает основной клапан 6. Винт 7 служит для ручного управления клапаном.

Производительность механизмов MSA и HSA в тыс. ккал/ч, установленных на аммиачных паровых линиях, приведена в табл. И.

Механизмы надежно работают в пределах от 25-100% номинальной производительности.

Фирма Адаст (ЧССР) выпускает поршневые исполнительные механизмы СВАГ, работающие в комплекте с поршневыми соленоидными вентилями ЕВА, смонтированными на корпусе СВАГ (рис. 85, в).

Исполнительные механизмы СВАГ выпускают с диаметрами условных проходов 32, 50, 70 и 100 мм.

ПРОЧИЕ УСТРОЙСТВА

Программные реле времени. Программное реле времени используют для периодического переключения установки или ее части в режим оттаивания. В настоящее время выпускают программные реле ПРВО и ПРВОТ.

Реле ПРВО - электромеханическое устройство, выходные контакты которого периодичесни замыкаются и размыкаются (рис. 86).

Микродвигатель 2 вращает через редуктор шестерню 10, приводящую в действие шестерню 6. На оси этой шестерни установлена шкала 5 с делениями и десять настроечных секторов 4, которые прижимной головкой 3 закрепляются вместе со шкалой на оси шестерни 6 и вращаются вместе с ней.

За сутки шкала с секторами делает один оборот.

Под. шкалой с секторами расположен щуп 7, который воздействует на микропереключатель 9. Когда сектор нажимает на щуп - контакт размыкается; когда щуп попадает во впадины между секторами - контакт замыкается.

Программа определяется взаимным расположением секторов.

Контакты микропереключателя включены в цепь встроенного в прибор реле МКУ-48, имеющего два размыкающих и два замыкающих контакта.

Прибор позволяет управлять оттаиванием автоматически и вручную дистанционно с помощью переключателя 8.

Реле ПРВО смонтировано в пластмассовом корпусе / со съемной крышкой. Исполнение - общепромышленное.

В реле ПРВОТ вместе с временным устройством смонтировано термореле, это термореле прекращает оттаивание, когда поверхность испарителя достигнет заданной температуры.

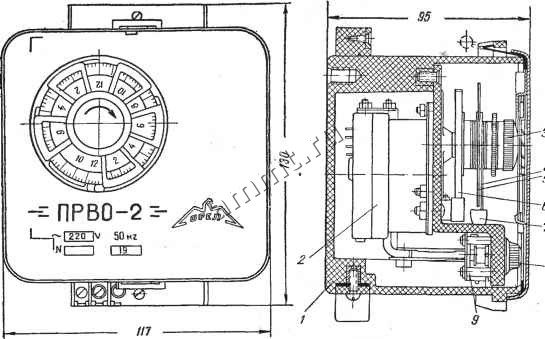

Рис. 86. Программное реле времени оттаивания ПРВО.
