Таблица 8

Тип и модификация реле температуры

Диапазоч настроек.
-250	3-f-lO
-20-V-8	Зч-Ю
	З-г-10
-20-10	3-10
	3-10
30-J-60	3--10
-40-0	2,5ч-10
-35--5	l,3-f-5
-75--5	1,2ч-6
-60--20	2-5-6
50-?-0	2-5-6
-25Н-10	2-Г-6
-25-=-15
-Ю---15

Разрывная мощность коктактов

постоянный ток

переменный ток

Исполнение прибора

Работа контакта при

П ВЫШ НИН

температуры

Длина капилляра,

ТРД-3

TP-1-01 TP-1-02 ТР-1-03 ТР-1-04

С94121 фирма ZRA (ЧССР)

RT2 фирмы Адаст (ЧССР)

RT3 фирмы Адаст

(ЧССР) ТК-53-1 фирмы

CWC (Польша) ТК-53-2 то же ТК-53-3 RT-3 фирмы Дан-

фосс (Дания)

-К-14 фирмы дингтон глия)

Тед-(Анг

50 (при 320 в) 50 (при 320 в) 20 (при 220 в) 20 (при 220 в 20 (при 220 в; 20 (при 320 в) 500 (при 250 в)

10 (при 250 в) 10 (при 250 в)

50 (при 220 в)

75 (при 250 в)

300 (при 380 в)		±1	Общепро-	Замыкается
300 (при 380 в)		±1	мышленное
150 (при 220 в		±1	То же
150 (при 220 в		±.1
150 (при 220 в)		±1
150 (при 220 в)		±1	1)
1500 (при 250 в)		±1	Закрытое	Замьжается и	3,5; 4,5
				размыкается
200 (при 380 в)		±1	Пылебрыз-	То же	3,0:4,5
			гонепрони-
			цаемое
200 (при 380 в)		±1	То же		3,0; 4,5
200 (при 380 в)		±1	Закрытое
200 (при 380 в		±1
200 (при 380 в		±1
150 (при 220 в)			Общепро-	Замыкается	1,5; 3,0
			мышленное		4,5; 6,0
75 (при 250 е,			То же	В зависимо-	1,5; 3,0;
50 гц)				сти от ис-	4,5; 6,0
				полнения

Механизм реле помещен в защитный корпус. На корпусе смонтированы сильфонная коробка и вводное устройство для присоединительных проводов.

8 ?

/. 5

с t-исполпительпопу

-0 0-

М -микропереключатели

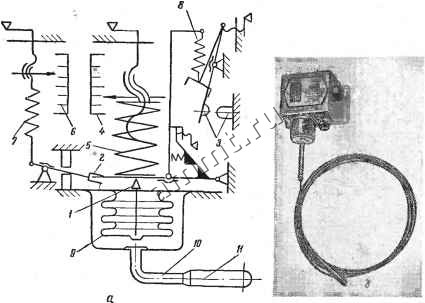

Рис. 58. Термореле ТРД-3: а - кинематическая схема; б - общий вид.

Реле С94121 фирмы ZPA и RT фирмы Адаст (Чехословакия). Реле С94121 (рис. 60, а) снабжено ртутными контактами, поэтому прибор может быть использован во взрывоопасных по-

мещениях класса В-16. Один из контактов замыкается при повышении температуры, другой - при понижении.

Реле RT (рис. 60, 6) выпускают двух типов: для регулирования температуры воздуха или жидкости. Дифференциал регулируется изменением расстояния между контактами (для настройки дифференциала крышка прибора снимается). Заданная температура срабатывания изменяется натяжением регулировочной пружины. Настройка температуры и дифференциала производит-

Рис. 59. Термореле TP-I: а - кинематическая схема; б- - общий вид.

ся по шкалам, расположенным под крышкой, имеющей окна. Корпус прибора литой, вывод для проводов - герметичный.

Реле ТК-53 фирмы CWC (Польша). Принцип действия прибора (рис. 60, в) такой же, как и описанный выше, но конструкция иная.

Корпус прибора - круглый. Контакт - ртутный. Шкала настройки температуры срабатывания и шкала настройки диффе- ренциала укреплены на общей рамке. Настройка температуры срабатывания производится изменением соотношения плеч рычага, вращающего ртутный контакт.

Крышка корпуса - стеклянная, позволяющая видеть шкалы настроек.
