дится ИЗ трубопровода до регулирующего органа, такой регулятор иногда называют регулятором движения до себя . При работе охлаждающей батареи регулятор РД, изменяя проходное сечение клапана, поддерживает постоянные давление и температуру кипения.

Схемы с регуляторами давления кипения имеют, однако, некоторые недостатки: они не могут быть использованы в насосных системах охлаждения; ограничение температуры кипения улучшает условия хранения только в режиме охлаждения; в ре-

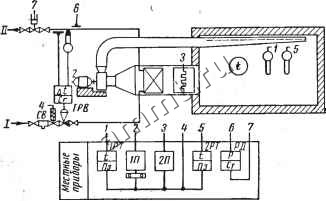

Рис. 30. Управление воздухоохладителем .с регулированием

давления кипения: / - трубопровод подачи жидкости; - трубопровод отсоса пара.

жиме обогрева температура воздуха, нагнетаемого в камеру, не контролируется.

Схему, изображенную, на рис. 31, а, можно использовать при любой системе подачи агента или рассола; она ограничивает понижение температуры выходящего воздуха при охлаждении и ее повышение при нагревании. Для управления применены четыре температурных реле, два из лих {1РТ и 4РТ) воспринимают температуру воздуха в камере, а два других - температуру воздуха в нагнетательном канале воздухоохладителя. Автоматическое регулирование температуры в камере производится включением и отключением охлаждающей батареи соленоидным вентилем СВ. Вентилятор, управляемый вручную, работает без остановки.

Работа системы поясняется диаграммами настройки температурных реле (рис. 31, б). Реле 1РТ с малым дифференциалом настраивается на требуемую температуру в камере. Его контакт замыкается при повышении температуры и размыкается при ее понижении. В режиме охлаждения это реле управляет работой соленоидного вентиля, в режиме обогрева - электрогрелкой.

Реле 2РТ ограничивает понижение температуры при работе камеры в режиме охлаждения. Температура его отпускания выбирается с таким расчетом, чтобы не допустить переохлаждения продукта, находящегося вблизи воздуховода. Это реле также замыкает контакт при повыщении температуры.

			-p-W
CP ui---		r------ 1

Vty 1pn-1

2pn-1

lpn-г 2pn-2

Рис. 31. Управление воздухоохладителем с ограничением колебаний температуры воздуха подаваемого в камеру:

и - принципиальная схема; б - диаграмма настроек реле; е - упрощенная электрическая схема.

Реле ЗРТ ограничивает повыщение температуры в режиме обогрева. Для этого целесообразно применять реле, у которого контакт замыкается при понижении температуры.

Реле 4РТ, как и в ранее рассмотренных схемах, выполняет роль переключателя режимов. Его дифференциал выбирается несколько больщим, чем дифференциал реле 1РТ.

Электрическая схема управления представлена на рис. 31, в.

Рассмотрим работу системы автоматизации, пользуясь технологической и электрической схемами (см. рис. 31) и графиком

изменения во времени температуры воздуха t в центре камеры и в нагнетательном канале (рис. 32).

Если у реле 4РТ контакт замкнут, то промежуточное реле 2РП также находится в рабочем положении. Это положение соответствует режиму охлаждения. Контакт 2рп-1 подготавливает цепь управления соленоидным вентилем СВ.

Когда температура в центре камеры повысится до порога срабатывания ср,. реле 1РТ замыкает свой контакт, в результате чего срабатывает реле 1РП. Если к этому времени температура воздуха в нагнетательном канале выше, чем температура cps срабатывания реле 2РТ, то через контакты 2рт, 1рп-1 и 2рп-1 создается цепь питания обмотки СВ. При этом вентиль открывается и охлаждающая батарея включается.

Температура воздуха в нагнетательном канале понижается быстрее, чем температура в центре камеры, т. е. температура от, в воздуховоде будет достигнута раньше, чем температура f от, в центре камеры. Поэтому несмотря на то, что темпера-гура в центре еще не достигла заданного значения, реле 2РТ отпускает и своим контактом размыкает цепь

tor, t-CPi

tor, СВ

	ЧЛ/\
1 ш m (п1	III ..... ш ш

IIIIIII шш	1 1 1 llllllliillllllll ш .

Рис. 32. Графики изменения температур при управлении по схеме на рис. 31:

а - режим охлаждения; б - режим обогрева.

питания обмотки СВ. Соленоидный вентиль закрывается и отключает батарею. Вентилятор продолжает работать и через некоторое время температура воздуха в нагнетательном канале вновь повышается до порога срабатывания реле 2РТ. Его контакт включает СВ, который, открываясь, подает холодильный агент в батарею. Работа соленоидного вентиля показана в нижней части графика (рис. 32, а) заштрихованными прямоугольниками.

Периодическое включение и выключение соленоидного вентиля продолжается до тех пор, пока температура в центре камеры не снизится до значения от, . В момент ti, когда это происходит, отпускает реле 1РТ и своим контактом рвет цепь питания
