тора 2СД выключается. Для этой цели применяют реле време-мени РВ, нормально замкнутый контакт которого шунтирует 2сд. Реле времени начинает отсчет после срабатывания пускателя и замыкания контакта п-1. Через заданную выдержку времени (обычно 10-30 сек) реле времени срабатывает, размыкает свой контакт рв. Если к этому времени давление масла достигло заданного значения, реле РА остается под током.

Если сработает любой из сигнализаторов, его контакт разомкнётся, реле РА отпустит и контактом ра-2 разорвет цепь пускателя. Двигатель остановится. Контакт ра-3 включит звуковую и световую сигнализацию на главном щите автоматики (ГЩА).

Повторный запуск возможен только после устранения ненор-;йальности и ручного нажатия кнопки кд.

При выключенной защите контакты 1 и S переключателя ВЗ размыкаются. Реле РА отпускает, но общая сигнализация не работает. Контакт вз-2 дает возможность пустить компрессор при разомкнутом контакте ра-2.

На схеме для упрощения не показан способ подачи сигналов, указывающих на причину аварийной остановки. Здесь, как и в других случаях, может быть использован любой способ (см. стр. 92).

Схемы автоматизации двухступенчатого горизонтального компрессора, а также двухступенчатого агрегата из двух горизонтальных компрессоров не рассматриваются. Их защиты осуществляются так же, как для одноступенчатого компрессора, а связь с промежуточным сосудом подробно описывается на стр. 105.

КОМПЛЕКСНАЯ АВТОМАТИЗАЦИЯ ОДНОСТУПЕНЧАТОГО КОМПРЕССОРА

Для вертикальных V- и W-образных быстроходных, компрессоров, имеющих приводы от асинхронных короткозамкнутых электродвигателей мощностью до 100 кет, предусматривают комплексную автоматизацию [22].

Кроме защиты компрессора, обеспечивается автоматический пуск и остановка его в соответствии с тепловой нагрузкой. Обслуживающий персонал при этом лишь наблюдает за работой машины и приборов.

Схема автоматизации одноступенчатого компрессора представлена на рис. 49, а. В табл. 3 приведены места установки чувствительных элементов сигнализаторов, которые применяются для защиты компрессора. Прямоугольники с индексами A3 и АУ обозначают релейные схемы автоматической защиты и управления компрессором.

В автоматическом и полуавтоматическом режимах пуск компрессора осуществляется при открытых всасывающем и нагнетательном вентилях. Для разгрузки электродвигателя приме-

Вшкп. -тУ> I J-

I t

ре г

Г,М CD

ра-1

*f f . лег

1 1
1 1	nn-4
	pu J
1 I

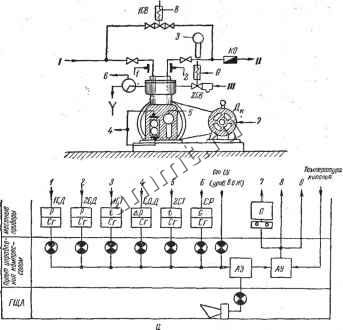

Рис. 49. Управление и защита одноступенчатого компрессора:

а принципиальная схема автоматизации: / - всасывающая линия; II - нагнетательная, линия; / - линия подачи воды; б - упрощенная электрическая схема.

Таблица 3

Контролируемый параметр

Тип прибора

Место присоединения чувствительного элемента

Примечание

Давление всасывания

Давление нагнетания

Температура нагнетания

Давление в системе смазки

Реле давления Реле давления

Реле температуры

Реле разности давлений (дифференциальное)

Температура смазочного масла

Расход охлаждающей воды

Уровень жидкого аммиака в отделителе жидкости или испарителе

Реле температуры

Реле протока (или расхода)

Реле уровня

/СД 2СД ]СТ

(Уро-вень в ОЖ)

Всасывающая сторона компрессора после всасывающего вентиля

Нагнетательная сторона компрессора до нагнетательного вентиля

Нагнетательный трубопровод до обратного клапана и до места присоединения байпаса

Вход низкого давления присоединяется к картеру компрессора, вход высокого давления - к нагнетательному трубопроводу масляного насоса

Маслопровод на входе или выходе масляного насоса

Сливная труба на выходе из охлаждающей рубашки

Колонка, присоединенная к отделителю жидкости или испарителю

Может быть применено сдвоенное реле

Место установки должно быть уточнено для каждого конкретного типа компрессора

См. рис. 35, 36, 37 (1 СУ и 2 СУ)

няют автоматически действующий байпас с соленоидным вентилем 1СВ и обратный клапан КО. Кроме того, для экономии воды и предупреждения конденсации аммиака в цилиндрах компрессора устанавливают соленоидный вентиль 2СВ. Он закрывается при остановке компрессора.

Электрическая схема собирается так, чтобы был обеспечен заданный порядок пуска и остановки компрессора (см. табл. 4), а также экстренная остановка при срабатывании любой из защит. Весь процесс пусков и остановок, приведенный в табл. 4,
