ВИИ с рассмотренной выше диаграммой напряжения (см. рис. 66, а) на шинах после включения генератора появляются поочередно.

Если нажать ключ пуска Кп, то после очередного замыкания контакта /к сработает реле 1РР (ключ после этого должен быть отпущен). Контакт 1рр-5 замыкается, в результате чего реле будет под током до размыкания контакта 1к. В это время контакты реле tPP подключают к усилителю точку регулирования № 1. Незадолго до размыкания 1к замыкается контакт Як и через Npp-7 и 1рр-6, срабатывает реле 2РР. Контактом 2рр-5 оно удерживается. К этому времени 1к размыкается и реле 1РР отпускает.

В этот момент контактами реле 2РР к усилителю подключается следующая точка регулирования. Замыкание /к вызовет срабатывание реле ЗРР, после которого отпустит 2РР и т.д. После того, как цикл обегания завершится и сработает последнее реле NPP, работа автоматически повторится, начиная с реле 1РР.

В измерительную часть машины (рис. 67) входят мосты от 1М до NM (по числу точек регулирования), ключи от IB до NB * и источники питания СТ~Р и СТ-И.

Устройство элементов схемы всех точек регулирования совпадает. Поэтому схему будем рассматривать на примере точки /.

Измерительный мост Ш состоит из балансных сопротивлений IRi, IR2, IR3, подгоночных сопротивлений lRj,i и IRs , задатчика (секционированное сопротивление IRy и переключатель /Я) и датчика - термометра сопротивления IRi.

Мост 1М выполняет роль элемента сравнения в схеме автоматического регулирования и роль измерительного элемента для показывающего прибора ИП. Переключение моста со схемы регулирования на измерение производится ключом IB. Этот ключ имеет три положения. В положении А (автоматическое регулирование) питающая диагональ моста через контакты 1В1, 1В7 ключа и контакт 1рр-3 реле распределителя периодически (в моменты срабатывания реле 1РР) присоединяется к плюсу стабилизированного источника напряжения СТ-Р. Минус этого источника присоединен ко второй вершине моста постоянно.

Выходная диагональ моста через контакты 1В2, 1рр-1, 1ВЗ и }рр-2 в те же моменты оказывается присоединенной к входу усилителя, управляющего работой исполнительной части схемы. Таким образом, один раз за цикл обегания при срабатывании реле 1РР (см. рис. 66, б) мост Ш оказывается присоединенным к усилителю. При этом, если температура не соответствует заданию, мост окажется разбалансированным и к входу усили-

* Числа от 1 до Л, стоящие перед индексами элементов схемы, указывают номер точки, к которой эти элементы относятся.

теля будет приложено напряжение, величина и знак которого зависят от величины и направления рассогласования.

В положении ключа И (измерение) питающая диагональ моста контактом 1В4 присоединяется к стабилизированному источнику тока СТ-И. Выходная диагональ контактами ключа 1В2 и 1ВЗ оказываетя подключенной к показывающему прибору ИП. В этом случае схема работает по принципу неуравновешенного

Места приспедиие-ния остальных тачек

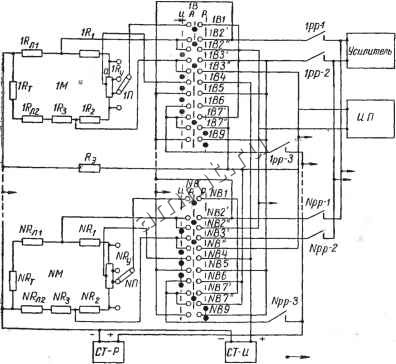

Рис. 67. Измерительная часть машины АМУР.

моста. Показания прибора не зависят от положения задатчика, так как переключатель /Я отключен, а вершиной, питающей диагонали моста, является неподвижная тока а. В этом же положении контакт ключа 1В5 шунтирует вход усилителя, а 1В6 подготавливает включение сопротивления Я., эквивалентного нагрузке от моста, к источнику СТ-Р. Эти меры предотвращают толчки тока и ложные срабатывания усилителя, если реле 1РР включится в момент измерения температуры. В этом случае очередное подключение к усилителю не произойдет и он останется \\ нейтральном положении.

Положение ключа Р (ручное управление) используется для отключения данной точки от системы регулирования и измерительного прибора. При этом контактами 1В7 и 189 замыкается накоротко вход усилителя и к источнику СТ-Р подключается сопротивление Rg.

Работа остальных точек при режимах регулирования и измерения не отличается от рассмотренной.

Усиление выходных сигналов мостов производится трехкас-кадным усилителем (рис. 68).

Первый каскад представляет собой магнитный усилитель-преобразователь МУ, собранный по балансовой схеме. Если на вход усилителя не подается сигнала, то на выходе МУ напряжение равно нулю.

При подаче на вход постоянного напряжения разбаланса моста на выходе МУ появляется переменное напряжение, величина которого пропорциональна входному сигналу, а фаза зависит от его знака. Питание МУ осуществляется переменным напряжением от вторичной обмотки трансформатора Тр. Для подмагничивания используется постоянное напряжение от выпрямителя В.

Напряжение переменного тока с выхода МУ подводится к сетке левого (по схеме) триода лампы Ли на котором собран промежуточный усилитель напряжения. Он выполнен в виде катодного повторителя, нагрузкой которого является сопротивление Rio и часть потенциометра Ru, предназначенного для балансировки усилителя.

Правый триод работает в схеме обычного усилителя с анодной нагрузкой (сопротивление Riz и часть Ru).

Триоды питаются от обмоток IV и V трансформатора Тр, причем обмотки включены так, что проводящие полупериоды обоих триодов совпадают по времени. Емкости С4 и С5 сглаживают пульсации напряжения на нагрузках.

Между объединенными катодами лампы Л1 и движком потенциометра Ru включен дополнительный источник, создающий положительное смещение сетки относительно катода, порядка нескольких вольт. Этот источник состоит из выпрямителя Д1 (с фильтром Со - Cis), питаемого от отдельной обмотки / того же трансформатора.

Обмотка III включена синфазно с IV а V, т. е. положительные (рабочие) полупериоды напряжения на аноде и на сетке относительно катода совпадают по времени. Одновременно с части обмотки / снимается небольшая переменная слагающая, которая в рабочие полупериоды суммируется со смещением и повышает потенциал сетки относительно катода. В отрицательные полупериоды это напряжение снижает потенциал сетки относительно катода, тем самым предотвращая появление сеточных токов в нерабочие полупериоды лампы.
