чивает при оттаивании непрерывный сброс накапливающегося конденсата.

По окончании оттаивания переключатель ПО возвращается в положение РАБ ( работа ). Вентили 2СВ и ЗСВ закрываются, а вентиль 1СВ вновь подключается к реле РТ. Для предотвращения возрастания давления в батарее выше допустимого её снабжают предохранительным клапаном КП, соединенным с линией V.

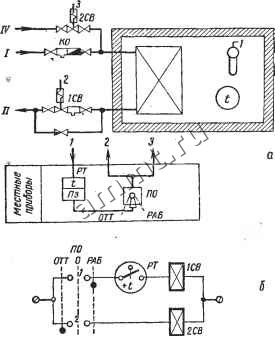

Рис. 25. Камера с верхней подачей холодильного агента и дистанционным управлением оттаиванием:

а - принципиальная схема; б - электрическая схема.

При верхней подаче жидкости в батареи схема может быть значительно упрощена (рис. 25, а). В рабочем положении переключателя оттаивания ПО реле РТ управляет работой соленоидного вентиля 1СВ, установленного на линии отсоса . Параллельно с соленоидным вентилем включается регулирующий вентиль небольшого проходного сечения {dy = 6-10 мм), который постоянно приоткрыт. Ввиду небольшого проходного сечения этот вентиль практически не влияет на работу схемы в режиме охлаждения. При закрытии вентиля 1СВ в батарее повышается давление, закрывается обратный клапан КО и прекращается подача жидкости.



при оттаивании переключателем ПО открывают вентиль 2СВ и закрывают 1СВ. Поступающие в батарею пары высокого давления конденсируются и жидкость отводится через обводный вентиль.

Электрическая схема управления для этого случая приведена на рис. 25, б. В положении переключателя РАБ замкнут контакт по / и при замыкании контакта рт температурного реле ток проходит через обмотку соленоидного вентиля 1СВ. При переводе переключателя в положение ОТТ контакт по-1 размыкается, а контакт по-2 замыкается. В результате вентиль 1СВ оказывается закрытым, а 2СВ - открытым.

Камеры с воздушным охлаждением. В этих камерах тепло отводится с помощью компактных воздухоохладителей, снабженных вентиляторами. Воздухоохладители могут быть расположены в камере или вынесены за ее пределы. В последнем случае для подачи воздуха в камеру создается система воздухоотводов с распределительными устройствами.

Применение воздухоохладителей позволяет полностью автоматизировать процесс поддержания температуры в камерах и очистку охлаждающих поверхностей от снега и инея. При этом достигается меньшая неравномерность температуры в камере.

При изложении принципов автоматизации воспользуемся схемой горизонтальных воздухоохладителей с нагнетательными воздуховодами, по которым осуществляется раздача воздуха по камере. Большинство положений можно распространить и на другие типы воздухоохладителей.

Рассмотрим схемы автоматического регулирования температуры при использовании простейшего воздухоохладителя (рис. 26). Такой воздухоохладитель имеет охлаждающую батарею Б, вентилятор В с двигателем Дв. Питание батареи холодильным агентом ли рассолом и присоединение вспомогательных трубопроводов может производиться любым из рассмотренных выше способов. Рассмотренные особенности различных способов питания батарей полностью распространяются и на воздухоохладители. Поэтому трубопроводы на схеме не указаны.

Автоматическое регулирование можно осуществлять двумя методами. При необходимости непрерывной работы вентилятора его двигателем управляют вручную с помощью кнопок и магнитного пускателя (рис. 26, а). На схеме связь с двигателем обозначена индексом 3. Температурное реле РТ, чувствительный элемент которого установлен в камере и воспринимает температуру i, управляет соленоидным вентилем СВ на линии подачи холодильного агента в батарею. Связь между соленоидным вентилем и батареей условно показана индексом 2. Таким образом, в этом варианте управления охлаждающая батарея периодически включается и выключается.



MB и

2 3

Если непрерывная работа вентилятора не обязательна или если камера оборудованаспециальными вентиляторами, которые обеспечивают перемешивание воздуха во время стоянки основного вентилятора, автоматическое регулирование может производиться по схеме, представленной на рис. 26, б.

Температурное реле РТ через ключ управления КУ и магнитный пускатель П управляет работой двигателя вентилятора Цв.

При повышении температуры в камере вентилятор включается, при понижении - останавливается. При переводе ключа в положение Ручн. управление вентилятором осуществляется с помощью кнопок. В безнасосной схеме при питании с помощью ТРВ требуется прекращать подачу жидкости при остановке вентилятора. Для этого устанавливают соленоидный вентиль на линии подачи.

Электрическая схемка, соответствующая принципиальной схеме рис. 26, б, показана на рис. 26, в. В автоматическом режиме замкнут контакт 1 ключа КУ (контакт ку-1) через который при замыкании контакта рт температурного реле создается цепь для обмотки магнитного пускателя П. Контакты пускателя (на схеме не показаны) входят в цепь управления двигателем.

В ручном режиме через контакт ку-2 ключа управление передается на кнопки. При нажатии пусковой кнопки КП пускатель срабатывает и, замыкая свой контакт п, удерживается в этом положении. Нажатием кнопки КС ( стоп ) цепь, по которой питается обмотка пускателя Я, разрывается и он отпускает.

Автоматизированный воздухоохладитель такого типа применяют в камерах хранения мороженых грузов, в вестибюлях и других помещениях, не требующих подогрева воздуха.

п

./ 3

\ i

КУ 3

Рис. 26. Автоматическое регулирование температуры в камере с воздушным охлаждением:

а - при непрерывной работе вентилятора; б - при регулировании путем пусков и остановок вентилятора; в - электрическая схема управления вентилятором.
