включение двигателей компрессоров ступеней низкого и высокого давления смещают во времени. При этом не имеет значения, какой из двигателей будет включен первым: оба компрессора в момент пуска отключены байпасами. В электрической схеме, изображенной на рис. 51, первым включается двигатель компрессора ступени низкого давления. Это происходит после срабатывания реле РП при замыкании контакта управляющего температурного реле РТ (в автоматическом режиме) или кнопок 1КП или 2КП (в полуавтоматическом режиме). Контакт включает обмотку пускателя /Я, который управляет двигателем Ди,. Одновременно реле времени 1РВ отсчитывает время от момента пуска первого двигателя и через 5-7 сек срабатывает, включая контактом 1рв-2 обмотку пускателя 2П. При этом приводится в действие двигатель Дгк-

В полуавтоматическом режиме для пуска можно нажать любую из пусковых кнопок: 1КП или 2КП. В обоих случаях будет выполнена заданная программа пуска. Для остановки агрегата также достаточно нажать одну из двух кнопок: 1КС или 2КС.

В полуавтоматическом режиме остановка компрессора про-. исходит в результате отпускания реле РП, в автоматическом - реле РА.

Если с помощью выключателя ВЗ схема автоматического управления отключается и компрессоры переходят на ручное уп- равление, то кнопки действуют раздельно: с помощью 1КП и 1КС управляют пускателем /Я, с помощью 1КП и -пускателем 2П.

Схема защиты агрегата строится аналогично схеме двухступенчатого компрессора. На время пуска контакт 2рв-2 реле времени выключает приборы защиты от снижения давления в системе смазки, давления в промежуточном сосуде, а также от прекращения протока воды.

В схеме двухступенчатого агрегата можно непосредственно сигнализировать срабатывание защитного прибора 2СДД (в схеме на рис. 50 подавался сигнал низкое давление смазки ). Для этого в цепь реле РА вводят параллельно соединенные контакты рп-4 и 1рв-1. Если при пуске компрессора давление в промежуточном сосуде мало отличается от давления в испарительной системе и контакт 2сдд замкнут, то срабатывает реле РП и замыкает контакт рп-4. Только после этого размыкается контакт 1р-1 реле времени. При остановке, когда отпускает реле РП, цепь питания реле РА сохранится, так как отключается реле 1РВ и замыкается его контакт 1рв-1. В этом случае следует обеспечить замедление реле РА на отпускание (не более чем на 0,05-0,1 сек), либо отрегулировать реле так, чтобы сначала замыкался контакт 1рв-1, а затем размыкался рп-4. Если в момент

пуска давление в промежуточном сосуде не равно давлению в испарительной системе, компрессоры не включаются и спустя 5-7 сек подается соответствующий сигнал. Включение сигнальных ламп может быть выполнено по одной из схем, описанных выше (см. рис. 47).

Назначение цепей, выводимых на ГЩА, то же, что и в схеме, изображенной на рис. 49.

Рассмотрим случай, когда к одному промежуточному сосуду подключено несколько двухступенчатых компрессоров или агрегатов. На рис. 52 показана схема управления двумя агрегатами, работающими на один промежуточный сосуд ПС. На схеме показаны лишь те элементы автоматики, которые обеспечивают

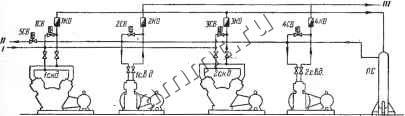

Рис. 52. Управление двумя двухступенчатыми агрегатами, работающими на один промежуточный сосуд:

1с. н. д. и 1с. в. д. - компрессоры низкой и высокой ступеней первого агрегата: 2с. н. д. и 2с. е. д. - компрессоры второго агрегата; ПС - промежуточный сосуд; трубопроводы: / - всасывающий; - сброса давления на промежуточного сосуда; / - нагнетательный.

нормальный пуск и остановку агрегатов. Все остальные элементы управления и защиты выполняются так же, как на компрессорах и агрегатах с индивидуальными промежуточными сосудами.

Отличие данной схемы состоит в том, что обратные клапаны и соленоидные вентили байпасов устанавливают на всех ступенях высокого (с. в. д.) и низкого (с. н. д.) давления. Кроме того, устанавливают соленоидный вентиль 5СВ для сброса давления из промежуточного сосуда в испарительную систему.

Когда оба агрегата остановлены, то вентиль 5СВ открыт и давление в промежуточном сосуде равно давлению в испарительной системе. С пуском любого из агрегатов этот вентиль закрывается и находится в этом состоянии до остановки обоих агрегатов. Если сначала включается первый агрегат, то при этом открываются вентили 1СВ и 2СВ байпасов ступеней низкого и высокого давления и приводится в действие двигатель с. н. д. После его разгона, т. е. через 5-7 сек, включается двигатель с. в. д. и одновременно закрывается вентиль 1СВ. В промежуточном сосуде начинает подниматься давление и, спустя заданный

интервал времени (20-40 сек), закрывается байпасный вентиль 2СВ.

Аналогично вводится в работу второй агрегат. При этом порядок пуска не зависит от того, какой из агрегатов включается первым. Электрическая схема при работе компрессоров или агрегатов на групповой промежуточный сосуд не приводится. Она достаточно проста и не требует особых пояснений.

Если групповой промежуточный сосуд предназначен для двухступенчатых компрессоров, то схема мало отличается от схемы для агрегатов. При этом во время стоянки компрессора возможна перетечка аммиака из всасывающей полости ц. в. д. через картер во всасывающую линию ступени низкого давления. При недопустимо больших перетечках следует принимать специальные меры, например устанавливать электромоторные всасывающие вентили ц. н. д., закрывающиеся при остановке компрессора.

Электрические схемы управления двухступенчатыми агрегатами могут быть приспособлены и для случая, когда каждый из компрессоров, входящих в агрегат, используется как самостоятельный одноступенчатый компрессор. Для этого требуется предусматривать специальный переключатель, разделяющий управление компрессорами и сохраняющий все необходимые защиты.

АВТОМАТИЗАЦИЯ ВОДЯНЫХ НАСОСОВ

Автоматизация системы водоснабжения конденсатора предусматривает подачу необходимого количества воды, соответствующего тепловой нагрузке. Количество подаваемой на конденсатор воды, как правило, регулируется включением различного числа водяных насосов. Система водоснабжения имеет два или несколько таких насосов.

Первый насос включается обычно при пуске любого из компрессоров и работает до остановки последнего из них.

Управление работой дополнительных насосов можно осуществлять несколькими способами: по количеству работающих компрессоров, нагреву воды в конденсаторе, давлению конденсации.

При способе управления по количеству работающих компрессоров можно добиться достаточно точного соответствия между расходом воды и тепловой нагрузкой.

Однако осуществление этого способа связано с определенными трудностями: электрическая схема должна иметь элементы, подсчитывающие число включенных машин, независимо от порядка их подключения.

Способ управления по нагреву воды на конденсаторе заключается в том, что с помощью двух датчиков измеряют температу-
