Поплавковый регулятор уровня ПРУД. Двухпозиционный регулятор непрямого действия ПРУД [31] работает без подвода вспомогательной энергии изене. Прибор состоит из поплавково-

n1veaukontrol liquid level cohtrol niveauregler regulateur de neveau

N + D = max

TYPE

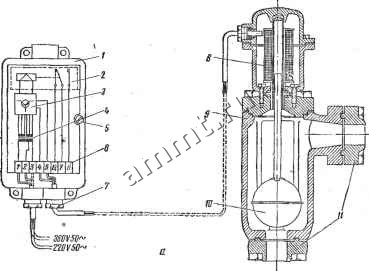

Рис. 78. Реле уровня 38E фирмы Данфосс : а - принципиальная схема; б - задатчики.

го датчика со вспомогательным клапаном и основного клапана. Основной клапан открывается под давлением рабочей среды.

Принцип действия регулятора ПРУД поясняется схемой (рис. 79, а). Камера 2 с поплавком 1 присоединена к сосуду, в

котором регулируется уровень. Верхний патрубок соединен с паровым пространством сосуда, нижний - с жидкостным.

Основной клапан 4 установлен на жидкостном трубопроводе до регулирующего вентиля 5.

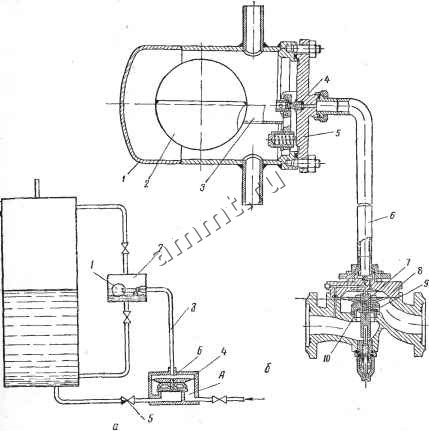

Рис. 79. Регулятор уровня ПРУД:

а - принципиальная схема; б - общийвид: / - поплавковая камера; 2 - поплавок; 3 - рыЧаг; 4 вспомогательный клапан; 5 - крышка- 6 соединительная трубка; 7 - возвратная пружина; 9 - основной клапан, 10 -

направляющая.

Жидкость поступает из линии высокого давления в полость А основного клапана, проходит через отверстие в полость Б над его мембраной и заполняет трубку 3.

Если уровень жидкости в камере 2 низкий, то поплавок открывает вспомогательный клапан и жидкость из полости Б через соединительную трубку сбрасывается в поплавковую камеру.

при этом давление в трубке и полости Б становится ниже, чем в ..полости А под мембраной.

Под действием силы, направленной на мембрану снизу, основ-ной клапан открывается. Когда уровень в поплавковой камере поднимается, вспомогательный клапан закрывается. Давление в полостях А к Б выравнивается, под действием собственного веса л силы пружины,основной клапан закрывается.

Величина проходного сечения основного клапана (460 ~ 1260 мм), как правило, значительно больше, чем это требуется для работы при максимальной нагрузке. Поэтому после клапана регулятора на линии подачи жидкости устанавливают регулирующий ручной вентиль 5, в котором осуществляется дросселирование.

Точность регулирования с помощью ПРУД увеличивается с уменьшением скорости изменения уровня в сосуде. Поэтому регулирующий вентиль должен быть прикрыт настолько, чтобы обеспечить необходимый расход жидкости при максимальной нагрузке.

Общий вид регулятора показан на рис. 79, б. Техническая характеристика регулятора ПРУД приведена ниже.

Рабочая среда.................Вода, аммиак,

рассол

Температура рабочей среды, °С......... ±45

Давление , кгс/см....... 16

Перепад давления на закрытом основном клапане,

кгс/см ................... 0,25-5-16

Габариты датчика (диаметр х длина), мм..... 159 x 263

Габариты основного клапана (ширина х длина х

X высота)

Ду = 25жж................ 95x160x163

Ду = 40 жж................110x170x185

Вес, кг

Ду = 25 лш................ 15

Ду = 40 жж................ 18

Поплавковый регулятор HSS-8 фирмы Фишер (Англия).

В аммиачных схемах холодильных установок фирм Атлас и Сепаратор для автоматического оттаивания в качестве конденсационного сосуда применяют поплавковый регулятор HSS-8 (рис. 80). Он осуществляет дренаж жидкого аммиака из батарей во время оттаивания и обеспечивает надежный гидравлический затвор.

В поплавковой камере /, имеющей съемную крышку 7, помещен поплавок 2. Поплавок тягой 3 соединен с противовесом 6, закрепленным шпилькой 5 на тяге 3. Тяга 3 в свою очередь соединена осью 4 со штоком 8 клапана 10, закрывающего выход из поплавковой камеры. В обвод клапана установлена трубка для
