охладителя. Не требуется перепускного канала и поворотных заоЯонок. При оттаивании достаточно лишь включить грелки и остановить вентилятор. Если температура внутри охлаждаемого помещения поддерживается 4-5° и выше, для оттаивания можно использовать рециркуляцию воздуха через воздухоохладитель. Для этого отключается охлаждающая батарея, а вентилятор продолжает работать.

Широко распространенным способом оттаивания является орошение охлаждающей поверхности водой [И]. В начале оттаивания вентиль 1СВ закрывается и жидкость удаляется из батареи (см. рис. 33, в), затем открывается вентиль 2СВ подачи воды. Вода сливается в поддон и далее в канализацию. При оттаивании водой можно избежать подогрева поддона и канализационных труб. Этот способ оттаивания очень интенсивен, хотя и связан с определенными практическими трудностями. Главная из них - предохранение от замерзания труб подачи воды. Для этого после вентиля 2СВ можно установить нормально приоткрытый вентиль или другое устройство для удаления оставшейся в трубах воды в канализацию. Иногда используют комбинированный способ - оттаивание горячими парами и водой. Это целесообразно в тех случаях, когда в промежутках между оттаиваниями на поверхности батарей интенсивно образуется снеговая шуба. Применение комбинированного способа наиболее эффективно в морозильных камерах.

Один из перспективных способов оттаивания - орошение охлаждающих поверхностей антифризом, напри-

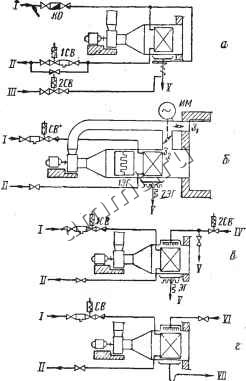

Рис. 33. Автоматическое оттаивание воздухоохладителей:

а - с помощью горячих паров; б - электронагревателями; е - орошением водой; г - орошением-антифризом.

Трубопроводы: / - подачи холодильного агента; 11 - отсоса холодильного агента; / - подвода горячих паров; IV - подвода воды; V - слиБа> в канализацию; VI и VII - подачи и слива антифриза.

мер этилен-гликолем. Схемой (см. рис. 33, г) предусмотрено не-лрерывное орошение, которое препятствует образованию инея. Б этом случае независимо от способа подачи холодильного агента не требуется никаких дополнительных устройств и арматуры. Кроме того, отпадает необходимость в обогреве поддонов и труб. Для восстановления концентрации антифиза применяется автоматическая выпарная установка. Такая система нашла применение на некоторых предприятиях США [12].

Наряду с непрерывным орошением может применяться также способ периодического оттаивания воздухоохладителей антифризом. Для этого в схему (см. рис. 33, г) вводят автоматический запорный вентиль (например, соленоидный) на линии подачи антифриза. Этот вентиль открывается е начале оттаивания и закрывается после его окончания.

Камеры с Кондиционированием воздуха. Эти камеры предназначены для длительного хранения продуктов при температурах от -5 до -Ь10°С и относительной влажности воздуха от >60 до 95%.

Автоматическое регулирование температуры и автоматическое питание охлаждающих устройств осуществляются в конди-.ционерах темиже способами, что и при автоматизации воздухоохладителей.

Для автоматического регулирования относительной влажности воздуха применяются специальные регуляторы, чувствительные элементы которых устанавливают в кондиционируемых помещениях вблизи датчиков температуры.

Работа системы регулирования относительной влажности зависит от температурно-влажностного состояния объекта. Если в результате отдачи влаги из хранящихся продуктов относительная влажность возрастает выше нормы, регулятор влажности должен управлять устройством осушения. Для этого используют обычно охлаждающие батареи кондиционера. При пропускании через батареи кипящего холодильного агента или голодного рассола на их поверхности конденсируется влага, которая оседает в виде капель или инея. Интенсивность осушения воздуха зависит от продолжительности работы охлаждающих батарей или от температуры проходящего через них агента либо рассола. При недостаточной относительной влажности автоматический регулятор должен воздействовать на увлажняющее устройство. Для этого можно использовать, например, водяной пар, перегретый предварительно до температуры 130- 150° С.

Таким образом, два основных прибора автоматического управления- регуляторы температуры и относительной влажности- должны управлять одновременно двумя из четырех устройств: охладителем, нагревателем, осушителем или увлажнителем. Сложность заключается в том, что трудно заранее пред-

сказать, в каком из возможных режимов будет работать система: охлаждение и увлажнение, обогрев и осушение, охлаждение и осушение или обогрев и увлажнение. В каждом из этих случаев регуляторы должны управлять соответствующими устройствами.

В последнее время созданы схемы управления, в которых автоматически .определяются .режимы работы и производятся необходимые переключения элементов [13]. Рассмотрим упрощенный вариант такой схемы.

При длительном хранении в окружающий воздух непрерывно переходит определенное количество влаги, содержащейся в продуктах. Утечка влаги из камеры происходит через неплотности ограждений или путем образования инея на охлаждающих поверхностях. При больших тепловых нагрузках, когда система работает на охлаждение, относительная влажность воздуха уменьшается, при обогреве камеры - повышается.

Следовательно, можно построить систему управления, исходя из следующего принципа: в режиме охлаждения регулятор температуры управляет охлаждающим устройством, а регулятор влажности - увлажнителем; в режиме обогрева регулятор температуры управляет грелкой, а регулятор влажности - охлаждающим устройством.

Перевод системы с режима на режим может осуществляться вручную (специальным переключателем) или автоматически (температурным реле).

На рис. 34, а показана принципиальная схема автоматизации кондиционера, предназначенного для поддержания заданных значений температуры t и относительной влажности воздуха т в камере. Кондиционер оборудован охлаждающей батареей непосредственного испарения с верхней подачей агента от насоса. Для .работы в холодное время года .имеется электрогрелка ЭГ. Кондиционер оборудован автоматическими устройствами для периодического оттаивания батарей орошением водой.

Для создания необходимой циркуляции воздуха предусмотрена непрерывная работа вентилятора, привод которого осуществляется от двухскоростного электродвигателя. При выключенных охлаждающем и обогревающем устройствах кондиционера двигатель вентилятора переводится на меньшую скорость вращения.

Электрическая схема управления кондиционером приведена на рис. 34, б.

Автоматизация осуществляется с помощью четырех температурных реле, одного реле относительной влажности и одного программного реле времени. Работа температурных реле аналогична рассмотренной выше (см. рис. 31). Реле 1РТ обеспечивает поддержание заданной температуры t, реле 2РТ и ЗРТ необходимы для ограничения температуры воздуха, нагнетаемого в камеру, реле 4РТ автоматически переводит кондиционер из
