Контакт 1в-в принадлежит ключу измерений IB, который упоминался выше (см. рис. 67). С помощью тумблера 1ТДУ осуществляется дистанционное управление исполнительным механизмом. Он имеет три положения: автоматическая работа (Л), выключено {В) и ручное включение (Р).

Машина АМУР имеет цепи контроля исправности усилителя, схемы обегания, заземления обмотки датчика и обрыва общего провода питания. При обнаружении неисправностей автоматически включается световая и звуковая сигнализация. Конструктивно машина оформлена в виде шкафа (рис. 70) с секционно-блоч-ным размещением элементов.

РЕГУЛЯТОРЫ ПЕРЕГРЕВА

Регуляторы перегрева, или терморегулирующие вентили (ТРВ), выпускаемые в СССР, относятся к регуляторам прямого действия.

Они используются для автоматизации заполнения испарительных устройств холодильным агентом в зависимости от разности между температурами кипения и отходящих паров.

В аммиачных установках ТРВ обычно применяют для питания испарителей, не имеющих свободного уровня.

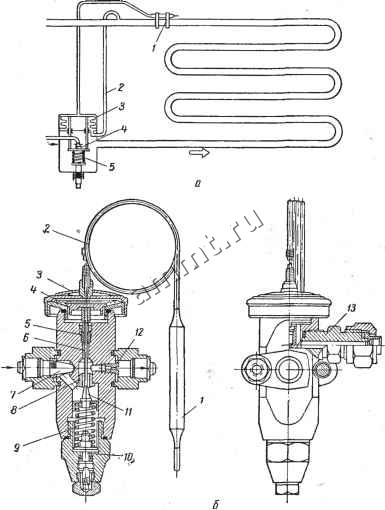

Рассмотрим устройство аммиачного ТРВ, схема включения которого показана на рис. 71, а.

ТРВ имеет термобалЛон 1, давление пара в котором передается на мембрану 5. На эту же мембрану снизу через уравнительную линию 2 воздействует давление кипения аммиака в испарителе. В момент, когда разность между температурами кипения и отходящих паров достигает некоторого заданного значения, давление на мембрану станет достаточным, чтобы преодолеть сопротивление регулировочной пружины 5. При этом клапан 4 откроется и аммиак станет поступать в испаритель. При достаточном заполнении испарителя перепад температур снизится и ТРВ прикроется.

На рис. 71,6 изображен регулятор типа ТРВА-М.

Термобаллон 1 капилляром 2 соединен с камерой 5 мембраны 4, которая является чувствительным элементом прибора.

На эту мембрану с одной стороны воздействует давление фреона-22, которым заполнена термосистема, с другой - давление кипения аммиака в испарителе, подводимое через штуцер 13, Настройка прибора на заданный перегрев производится задат-чиком 10, изменяющим натяжение пружины 9. Клапанная часть отделена от подмембранной полости сальником 5.

При увеличении перегрева давление в термосистеме повышается, в результате чего, мембрана прогибается. Движение мембраны через шток 6 передается клапану И, который приоткрывается. В проходе между седлом 8 и клапаном происходит дрос-



селирование жидкого аммиака, поступающего в испаритель. Дросселирование заканчивается в трубке сопла 12. На входе в ТРВ установлен фильтр 7.


Рис. 71. Регулятор перегрева ТРВ: а - схема установки и принцип действия; б - регулятор ТРВА-М.

Снижение разности температур кипения холодильного агента и отходящих газов свидетельствует о наполнении испарителя-При этом сила, действующая на мембрану снизу, прикрывает клапан. Подача жидкости уменьшается.



Регуляторы ТРВА-М (в обозначение введена буква М ) заменили ранее выпускавшиеся регуляторы соответствующих про-изводительностей (ТРВА-5, ТРВА-10, ТРВА-20 и т. д.). По сравнению со старыми регуляторами новые отличаются более совершенной и надежной конструкцией, уменьшенными габаритами и весом. Так, вместо очень ненадежного узла настройки старых регуляторов применен простой винт, вместо угловой конструкции выпускается проходная и т. д.

Большинство зарубежных фирм выпускает регуляторы перегрева, по устройству аналогичные рассмотренным выше.

Однако в некоторых случаях, в основном для ТРВ больших производи-тельностей, применяют регуляторы перегрева непрямого действия, но без подвода вспомогательной энергии.

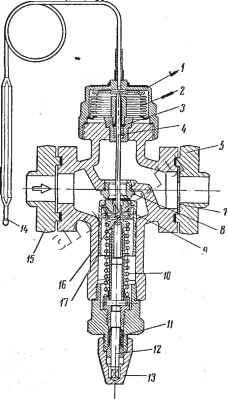

К таким приборам относится регулятор TVSA, выпускаемый фирмой Данфосс на производительность до 700 тыс. ккал1ч (рис. 72). Он имеет вспомогательный клапан, управляющий основным регулирующим клапаном.

Основной клапан перемещается под давлением регулируемой среды.

Термочувствительная система содержит баллон 14, сильфон2 и сильфонпую камеру 1. В сильфон через уравнительную линию (на рис. 72 не видна) подается давление кипения. Толкатель 4, уплотненный сальником 5, под действием результирующей силы открывает или закрывает вспомогательный клапан 16. Открывание этого клапана приводит к понижению давления внутри поршня 17. Под действием разности давлений поршень опускается и отводит основной регулирующий клапан 9 от седла 8. После закрывания вспомогательного клапана жидкость заполняет внут-


Рис. 72. Регулятор перегрева TVSA фирмы Данфосс (Дания).
