по схеме двойная звезда . Контакт км-4 в цепи обмотки КБ предотвращает случайное одновременное включение обоих контакторов.

Для перехода на большую скорость переключатель ПС ставят в положение б. При этом контактор КМ отпускает и лишь после замыкания км-4 срабатывает контактор КБ, включающий обмотку статора по схеме треугольник . Контакт кб-7 предотвращает одновременное включение обмотки КМ.

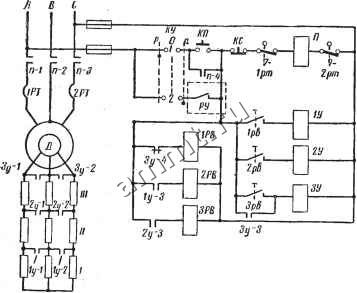

Рис. 20. Схема управления асинхронным двигателем с контактными кольцами.

В режиме автоматического управления (ключ КУ в положении а) скорость двигателя зависит от положения контактов управляющих реле 1РУ и 2РУ. Если оба реле отпущены - двигатель остановлен. При срабатывании 1РУ двигатель включается на малую скорость. При размыкании 1РУ и замыкании 2РУ происходит переход на большую скорость.

В ряде случаев вместо переключения двойная звезда - треугольник применяют переключение звезда - двойная звезда . Общее построение схемы сохраняется. Более подробные сведения об этом приведены в специальной литературе [6].

Для автоматического пуска асинхронных двигателей с контактными кольцами применяют схемы со ступенчатым выключением сопротивлений в цепи ротора. На рис. 20 показан один из вариантов такой схемы, в котором применены три ступени пусковых сопротивлений. Ключ КУ позволяет выбрать режим управления: ручной или автоматический. В ручном режиме пуск и остановка производится кнопками КП и КС ( пуск и стоп ).

в автоматическом режиме приводом управляет контакт управляющего реле.

При срабатывании пускателя П замыкается цепь статора. При этом в цепь ротора включены последовательно сопротивления I, II и III ступеней. Двигатель начинает вращаться. Одновременно подается питание на обмотку реле времени 1РВ. Срабатывая, это реле контактом 1рв включает контактор 1У, цо-торый в свою очередь контактами 1у-1 и 1у-2 закорачивает сопротивление ступени, уменьшая сопротивление в цепи ротора. Контакт 1у-3 замыкает цепь обмотки второго реле времени 2РВ, которое после срабатывания включает контактор 2У, выводящий из цепи ротора сопротивление II ступени. Через третий интервал времени выключаются последние сопротивления из цепи роторами далее двигатель работает в короткозамкнутом режиме. После срабатывания контактора ЗУ он удерживается контактом Зу-3, а контактом Зу-4 отключает все остальные реле и контакторы. При остановке двигателя от кнопки КС или контакта РУ все элементы приходят в исходное положение.

ГЛАВА II

АВТОМАТИЗАЦИЯ ОХЛАЖДАЮЩИХ СИСТЕМ

ОБЩИЕ СВЕДЕНИЯ

Охлаждающая система - это часть холодильной установки, предназначенная для охлаждения объектов и транспортировки холодильного агента и хладоносителя.

В охлаждающую систему входят устройства для охлаждения камер и технологических аппаратов, а также испарители, ресиверы, отделители жидкости, аммиачные и рассольные насосы.

На каждом распределительном или производственном холодильнике имеется несколько таких систем. Система объединяет объекты с близкими заданными температурами. Так, на распре-. делительном холодильнике имеются три системы: для камер замораживания, хранения мороженых и охлажденных продуктов.

Системы охлаждения могут быть непосредственного испарения и с промежуточным хладоносителем. В охлаждающие устройства непосредственного испарения подается жидкий холодильный агент, который при кипении отнимает тепло у охлаждаемой среды. Пары холодильного агента отсасываются из системы одним или несколькими компрессорами. В системах с промежуточным хладоносителем в батареи подается рассол, предварительно охлажденный в испарителе.

Системы непосредственного испарения по способу питания охлаждающих устройств можно разделить на насосно-циркуляционные с верхней и нижней подачей, безнасосные с индивидуальной подачей по перегреву паров и безнасосные с групповым или индивидуальным питанием по уровню жидкости.

В насосных системах пополнение жидкостью производится по уровню холодильного агента в циркуляционных ресиверах. Заполнение охлаждающих устройств осуществляется в результате того, что расход подаваемого насосом холодильного агента в несколько раз превышает количество испаривплейся жидкости. Излишки жидкости возвращаются в циркуляционный ресивер.

В процессе работы необходимо контролировать исправность циркуляционного насоса и следить за тем, чтобы система не была переполнена жидкостью.

В безнасосных системах непосредственного испарения жидкость под давлением конденсации подводится непосредственно к охлаждающим устройствам. Перед входом в них жидкость дросселируется в регулирующем клапане. Клапан переставляется в зависимости от перегрева паров на выходе из охлаждающего устройства, иногда по уровню жидкости.

Безнасосная система дает возможность в каждом из испарителей поддерживать различную (в определенных пределах) температуру кипения путем установки на выходе пара дросселирующего клапана, управляемого по температуре или давлению кипения.

Существуют и другие типы систем непосредственного испарения. Например, иногда подачу холодильного агента к батареям осуществляют через отделитель жидкости. В этом случае в отделителе поддерживают заданный уровень. В батареи жидкость подается как в сообщающиеся сосуды. Пар отсасывается через тот же отделитель жидкости. Подобные схемы применяют в основном на холодильниках старой постройки.

В системах с промежуточным хладоносителем или рассольных системах холодильный агент кипит в испарителе. К камерному и технологическому оборудованию подается холодный рассол. Иногда, особенно в открытых системах, поддерживают заданную концентрацию рассола. На новых холодильниках рас-

чсольные системы почти не применяют. Однако при необходимости они могут быть легко автоматизированы.

Автоматические устройства охлаждающих систем поддерживают температуру и относительную влажность воздуха в камерах, температуру кипения холодильного агента и температуру рабочих сред на выходе из теплообменной аппаратуры. Кроме того, они обеспечивают подачу необходимого количества холодильного агента в испарители, а также защиту от аварийных режимов.
