Техническая характеристика реле ПРВО приведена ниже.

Число циклов оттаивания в сутки............. l-i-5

Минимальное время оттайки, мин............. 15

Минимальное время паузы между оттайками, мин..... 3

Наибольшая суточная погрешность вращения шкалы, мин . ±8 Питание прибора от сети переменного тока напряжением, в

ПРВО-1........................ 127

ПРВО-2....................... 220

Разрывная мощность контактов (при напряжении 220 в переменного тока), ва.................. 500

Обратные клапаны. Эти устройства необходимы для предотвращения перетекания парообразного аммиака со стороны высокого давления во время стоянок компрессоров. Кроме того, без обратных клапанов невозможно автоматически байпассировать компрессор при пуске.

В настоящее время на холодильных установках применяют обратные клапаны с демпфером, препятствующим колебаниям клапана. Эти клапаны можно устанавливать на трубопроводах с пульсирующим давлением (например, на нагнетательных линиях компрессоров).

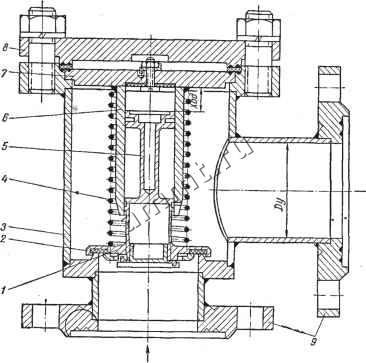

На рис. 87 показано устройство демпфированного обратного клапана в угловом исполнении. Нагнетаемый пар подается под клапан /, имеющий фторопластовую уплотнительную щайбу 2. Клапан прижимается к седлу пружиной 4. Демпфирование осуществляется порщнем 5, находящимся в цилиндре 6. Клапанное устройство монтируют на основании 7 и заключают в сварной корпус 3, закрываемый крыщкой 8. Обратные клапаны присоединяют к трубопроводу с помощью фланцев 9.

Техническая характеристика демпфированных обратных клапанов, разработанных во ВНИХИприведена в табл. 12.

Таблица 12

Тип обратных клапанов

Диаметр условного прохода, мм

Ход поршня, мм

Исполнение

Рабочее положение

ОКДУ-70

Угловое

Вертикальное

ОКДУ-100

ОКД-70

Проходное

Горизонтальное

ОКД-100

ОКДП-70

Прямоточное

Вертикальное и

горизонтальное

ОКДП-100

То же

1 Обратные клапаны разработаны под руководством А. Г. Ро-тенберга и выпускаются небольшими партиями опытным холодильником ВНИХИ.



Допустимая температура рабочей среды, С.......До 200

Допустимое давление рабочей среды, кгс/см...... 18

Габариты, мм..................... 235x235

Вес, кг........................Около 17

Реле протока РП-12 Двухпозиционное реле протока РП-12 с электрическим контактным выходом служит для защиты ком-


Рис. 87. Обратный клапан ОКДУ.

прессоров от прекращения подачи охлаждающей воды в рубащ-ки цилиндров.

Импульсом, приводящим 3 действие реле протока РП-12, является давление и поэтому его необходимо устанавливать на сливном трубопроводе.

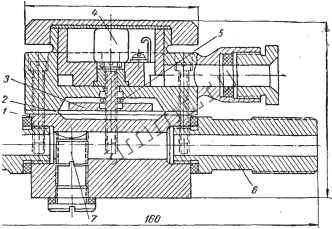

Реле протока РП-12 (рис. 88) состоит из алюминиевого корпуса /, разделенного на две части резиновой мембраной 2. Мембрана является чувствительным элементом реле.

Вода, поступающая через входной штуцер 6, протекает через подмембранную часть корпуса. Вследствие падения давления в

Реле разработано во ВНИХИ по предложению рационализаторов Московского холодильника Ns 12.



регулируемом дросселе 7 мембрана поднимается и, преодолевая сопротивление пружины 5, передвигает толкатель 3 вверх.

Хвостовик толкателя управляет работой микропереключателя 4. В.еличина контролируемого расхода может быть изменена дресселем 7.


Рис. 88. Реле протока РП-12.

Техническая характеристика реле РП-12 приведена ниже.

Допустимое рабочее давление, кгс/см ... 8

Допустимая температура воды, °С..... 60

Расход воды при перепаде давления

3 кгс/см, fl4............. 2,5

Минимальное давление, при котором сраба-

. батывает реле, кгс/см......... 0,4

Диаметр условного прохода, мм...... 10

Габариты, мм............... 65x160

Вес, кг.................. 0,8

ГЛАВА VI

ОСНОВЫ ТЕОРИИ СИСТЕМ АВТОМАТИЗАЦИИ ХОЛОДИЛЬНЫХ

УСТАНОВОК

ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК ОБЪЕКТОВ РЕГУЛИРОВАНИЯ

Для анализа работы автоматической системы необходимо знать характеристики объекта регулирования (см. гл. 1).. В большинстве случаев достаточно иметь приближенные характеристики, исходные данные для которых получают экспериментальным путем [1].
