ГЛАВА IV

АВТОМАТИЗАЦИЯ ПРОИЗВОДСТВА СУХОГО ЛЬДА

Сухой лед представляет собой твердую углекислоту (СОг), имеющую при нормальном давлении температуру -78,5° С. Получают сухой лед сжатием и последующим сжижением углекислого газа. Жидкую углекислоту последовательно несколькими ступенями дросселируют и подают ib специальные формы или прессы, непосредственно производящие сухой лед [23 .

Углекислый газ, необходимый для получения сухого льда, может быть получен нескольки\ги способами.

Наиболее распространен способ извлечения углекислоты из дымовых газов. При этом газы можно получить специальным сжиганием тбплива или из дыма, отходящего от других производств (например, тепловых электростанций). Извлечение углекислого газа, как правило, производится, абсорбционно-десорб-ционным способом с использованием в качестве абсорбента водного раствора моноэтаноламина (мэа).

В настоящее время все большее применение находят способы получения углекислоты в производствах, в которых она является побочным продуктом: при спиртовом брожении, синтезе аммиака и др.

В некоторых случаях возможно использовать природную углекислоту.

Таким образом, производство сухого льда можно расчленить на две фазы: получение углекислого газа и получение собственно сухого льда.

Ниже рассматривается автоматизация на примере завода, работающего на специально сжигаемом топливе.

АВТОМАТИЗАЦИЯ ПРОИЗВОДСТВА СО2 ИЗ ДЫМОВЫХ ГАЗОВ

Технологический процесс получения газообразной углекислоты из дымовых газов состоит из четырех операций: охлаждение и очистка дыма, абсорбция, десорбция, очистка выходящей углекислоты.

Схема этого процесса в упрощенном виде представлена на рис. 54.

Дым из топки по дымоходу / подается в холодный скруббер СХ, в котором водой, орошающей насадку, дымовые газы охлаждаются и очищаются от механических примесей и сернистых соединений. В следующие аппараты дымовые газы подаются эксгаустером Э. Если газы загрязнены сернистыми соединениями, для очистки от них применяют содовый скруббер СС, в котором с помощью насоса НС осуществляется циркуляция раствора соды. Газы дополнительно очищаются горячей водой. Очищен-

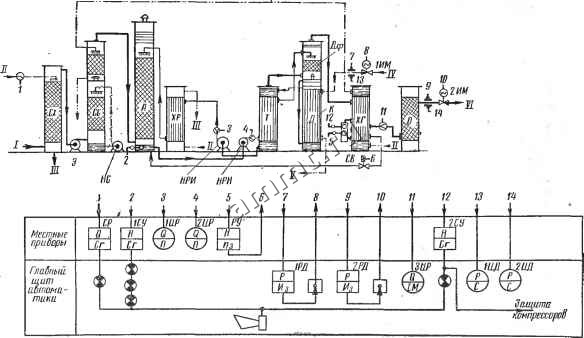

Рис. 54. Принципиальная схема автоматизации производства углекислого газа:

Сх - холодный скруббер; Э - эксгаустер; НС - содовый насос; СС - содовый скруббер; А - абсорбер; ХР - холодильник раствора; НРИ и НРН - насосы соответственно истощенного и насыщенного раствора; Т - теплообменник; Д - десорбер; ХГ - холодильник газа; О - аппарат очистки газа; трубопроводы: / - подачи дыма нз топки; II - рт водопровода; / - в канализацию; IV - подачи пара; V - отвода конденсата; VI - подвода углекислого газа к компрессору.



ные газы попадают в абсорбер А и проходят через помещенную S нем насадку.

Сверху насадка орошается истощенным раствором моноэтаноламина, который поглощает углекислый газ и сливается в нижнюю часть абсорбера. Остаток дымовых газов выбрасывается ib атмосферу.

Насыщенный раствор мэа забирается из абсорбера насосом НРН и подается в теплообменник Т. Здесь он подогревается теплом истощенного раствора и направляется в верхнюю часть десорбера - дефлегматор Дф. В дефлегматоре раствор подогревается отходящей парогазовой смесью и сливается в нижнюю часть десорбера Д - кипятильник К. Раствор доводится до кипения с помощью пара, подводимого из парового котла по .линии IV. Конценсат отводится в сборник по трубе V. Истощенный раствор из кипятильника переливается в теплообменник Т, где отдает тепло насыщенному раствору и затем .насосом НРИ прогоняется через холодильник раствора ХР в верхнюю часть абсорбера. Углекислый газ, освободившийся в кипятильнике из раствора мэа, вместе с частицами жидкости проходит через на--садку дефлегматора Дф, где, встречаясь с насыщенным раствором, частично отдает ему тепло и осушается. Далее паро-газовая смесь попадает в холодильник газа ХГ. Здесь вода охлаждает газ и вызывает конденсацию содержащихся в нем паров. Жидкость собирается в нижней части холодильника и затем по мере накопления отводится в абсорбер.

Углекислый газ проходит осушку и очистку в одном или нескольких аппаратах О и затем по трубе VI подводится к вса-сывающей стороне компрессора.

Опыт, накопленный при автоматизации подобных установок [24, 25], показывает, что процесс производства углекислого газа практически полностью стабилизируется, если установить два автоматических регулятора - давления греющего пара в кипятильнике десорбера и давления углекислого газа в системе после десорбции. Ведение процесса выпарки при постоянной температуре с помощью регулятора давления пара освобождает систему от влияния других потребителей пара от котла. Поддержание постоянного давления десорбции устраняет зависимость от таких факторов, как изменение химического состава дымовых газов, ухудшение поглощающих свойств мэа, работы компрессоров и др. Оба основных регулятора являются регуляторами давления и могут иметь аналогичные конструкции.

В качестве регуляторов давления применяют электронные регулирующие приборы, управляющие поворотными заслонками . ИЛИ регулирующими клапанами с помощью электромоторных исполнительных механизмов. Применение таких регуляторов обеспечивает достаточно точное и плавное поддержание заданных давлений (порядка 0,05 0,1 кгс/см).
