Рис. 60. Термореле:

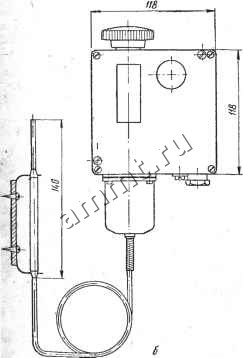

а - СМт фирмы ZPA (ЧССР); б - RT - фирмы Адаст (ЧССР); е - ГК-БЗ фирмы CWC (Польша); г - RT-3 фирмы Даифосс (Дания).

Реле RT-3 фирмы Данфосс (Дания). Принцип действия прибора RT-3 (рис. 60, г) аналогичен описанным выше. Прибор заключен в пластмассовый корпус.

Многопозиционное реле К-14 фирмы Теддингтон (Англия).

Такое реле может быть применено для ступенчатого регулирования холодопроизводительности компрессоров, работающих на одну испарительную систему.

Реле К-14 (рис. 61) действует по принципу обычных манометрических реле. В нем имеется термочувствительная система, которая воздействует на контакты (от 2 до 7 шт.), срабатывающие последовательно один за другим при изменении температуры. Корпус выполнен из алюминиевого литья. Прибор выпускается

Рис. 61. Многопозиционное реле К-14 фирмы Теддингтон (Англия).

В следующих модификациях: все контакты размыкаются с повышением температуры; все контакты замыкаются с повышением температуры; часть контактов размыкается, а часть - замыкается с повышением температуры.

Прибор может быть изготовлен с выносным термобаллоном или с чувствительным элементом, смонтированным на корпусе прибора. Первый вариант применяют для регулирования температуры жидкости в сосудах или воздуха в каналах; второй - только температуры окружающего воздуха. Температурный интервал между срабатыванием контактов является постоянным и составляет примерно 0,56° С (по заказу может быть изменен).

Прибор имеет шкалу настройки температур регулирования. Реле настраивается по шкале так, что при температуре, на которую установлен указатель, все выключатели срабатывают. Если, например, контакты всех выключателей при повышении температуры размыкаются то последний из них срабатывает при дости-

жении температуры, указанной индикатором на шкале настройки. Дифференциал не регулируется.

Дилатометрические реле температуры

Дилатометрические реле применяют в качестве защитных от повышения температуры нагнетания и температуры масла в картере.

Реле ТР-200 выпускается в общепромышленном исполнении. Разработано реле ТР-200-3 в закрытом состоянии, предназначенное для помещений класса В-16.

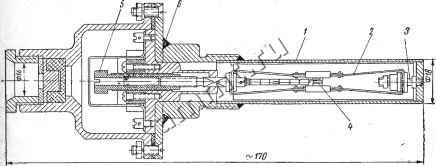

Рис. 62. Дилатометрическое термореле ТР-200-3.

Работа дилатометрических реле основана на использовании металлов с разными коэффициентами линейного температурного расширения. Поясним работу реле на примере ТР-200-3 (рис. 62).

Прибор состоит из латунной трубки /, прикрепленной к головке 6. В трубке смонтирована пружина 2 из сплава инвар. На этой пружине укреплен контакт 4.

Провода от контакта выведены в головку с присоединительными клеммами. Винт 5 служит для установки температуры размыкания контактов реле.

Трубка / и пружина 2 изготовлены из различных материалов.

При нагревании трубка и пружина удлиняются неодинаково, в результате чего ось 3 перемещается относительно пружины. При повышении температуры ось растягивает пружину 2, размыкая контакт 4. Температура срабатывания определяется величиной свободного хода оси, который регулируется винтом настройки 5.
