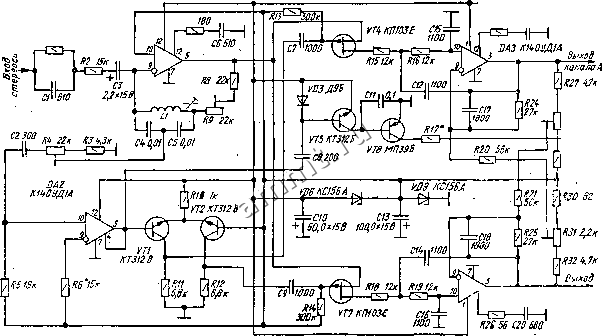

Читальный зал --> Конденсаторы постоянной емкости 5 ш ктуд1А I Ri5,fK R22 82 -02...2*В) R23 56 С 19 680  R282,Zk lUiHduftamop! стереосигнала RZ9 82 Рис, XII.26. Схема стереодекодера с врй\:енным переключением каналов. R4C2R5 поступает на вход формирователя - ОУ DA2 и ДУ на БТ\ VTI, 1/Т2. Операционный усилитель 2 работает как триггер Шмитта с порогом срабатывания 20 мВ, так как он охвачен ПОС по второму каскаду: соединены его выводы 4 и 5. Преобразованное синусоидальное напряжение в виде прямоугольных импульсов с частотой следования 31,25 кГц поступает на ДУ, а с его выхода через разделительные конденсаторы С7 и С9 - на затворы ПТ VT4 и VT?, выполняющих -функции коммутаторов. Работая в ключевом режиме, эти транзисторы распределяют поступающий, на их истоки стереосигнал по двум каналам: Л и 5. В открытом состоянии ПТ представляют собой элементы с практически активным сопротивлением, что обеспечивает выделение огибающих комплексного стереосигнала с малыми нелинейными искажениями. При приеме монофонических программ напряжение поднесущей частоты на контуре восстановления L1C4C5 отсутствует оба ПТ открыты и стереодекодер автоматически переходит в режим Моно , причем моносигнал поступает одновременно в оба канала. Коммутаторы нагружены на ARCO НЧ, выполненные на ОУ DA3 и DA4, которые включены по схеме компенсатора переходных помех [27]. Фильтры обеспечивают высокое подавление поднесущей на выходе, коррекцию предыскажений сигнала и большое затухание между каналами. Элементы компенсации выбраны так, что при приеме монофонических сигналов сопротивления цепей, подключенных к неинвертирующим входам ОУ, примерно вдвое меньше, чем цепей, подключенных к их инвертирующим входам. В результате синфазные сигналы, снимаемые с движков резисторов R28 и R31, не оказывают влияния на выходной сигнал. При приеме стереосигналов среднее значение сопротивления-цепей неинвертирующих входов ОУ DA3 и DA4 увеличивается (транзисторы УТ4 и VT7 работают в ключевом режиме) и становится соизмеримым с сопротивлениями резисторов R20 и R21, что обеспечивает лучшее подавление синфазных помех. Устройство индикации стереосигнала выполнено на БТ VT5, VT8 и диоде VD3. Индикатор (светодиод или лампа накаливания) включается между резистором R17 и минусовым проводом источника питания, сопротивление резистора выбирают по оптимальной яркости свечения индикатора. Кроме указанных на схеме в стереодекодере можно использовать транзисторы КТ315 с индексами А, Б, В, Г {VT1, VT2, VT5) и ПТ КПЮЗЖ, КПЮЗИ iVT4, VT7). При напряжении питания более 15 В БТ МП39Б iVT8) следует заменить БТ МП40А. Конденсаторы С4 и С5 должны быть с малым ТКЕ и отклонением or номинала не более ± 20 %, а элементы АКСФ R15, R16, R18, R19, С12, С14-С16 - с отклонением от номинальных значений не более ziz Ъ%. Остальные элементы могут быть любыми по допускам. Катушка L1 содержит 660 витков провода ПЭЛ 0,07, намотанных на унифицированный трех-секционный каркас с подстроечником М600НН-3-СС 2,8 X 10. Проводники входных цепей ИМС DA2 должньбыть минимальной длины. Налаживание начинают с настройки восстановителя поднесущей. На входподают сигнал частотой 31,25 кГц, напряжением 0,1...0,2 В, настраивают контур L1C4C5, подключив осциллограф к выводу 5 ИМС DA1, по максимуму вы.ходного сигнала. Далее на вход подают напряжение 0,1...0,2 В частотой 1000 Гц, измеряют напряжение на выходе ОУ DA1 и, не изменяя уровня входного сигнала, увеличивают его частоту до 31,2 кГц, после чего подстроечным резистором R4 доби- ваются возрастания выходного напряжения ОУ на 14 дБ. Проверку формирователя коммутирующих импульсов проводят осциллографом: убеждаются в наличии импульсов на коллекторах БТ VT1 и VT2 и полупериодов синусоидального напряжения поднесущей на стоках ПТ VT4 и VT7; управляющие импульсы должны быть противоположны по фазе, иметь прямоугольную форму, амплитуду не менее 8 В и оди-каковую длительность (если последнее не выполняется, необходимо подобрать резистор R6, значение сопротивления которого не должно, однако, превышать 18 кОм (-У?5), иначе ОУ DA2 может самовозбу-дпться). При отключении стереогенератора или уменьшении входного сигнала до 10 мВ напряжение на коллекторах ВТ VT1 и \Т2 должно составлять около 6,5 В. После этих проверок на вход стереодекодера подают комплексный стереосигнал и убеждаются в наличии сигналов Л и 5 на выводах 5 ИМС ВАЗ и DA4. Необходимый уровень выходных сигналов устанавливают подстроенным резистором R9. Компенсатор переходных помех настраивают подстроечными резисторами R28 и R31 при подключении стереодекодера к радиоприемнику, так как переходное затухание между каналами зависит от параметров конкретного радиоприемного тракта. При срабатывании формирователя коммутирующих импульсов от различных помех соединяют с общим проводом левую (по схеме) обкладку конденсатора С1 (если помехи высокочастотные) либо несколько уменьшают емкость конденсатора С2 (если помехи импульсного характера).
