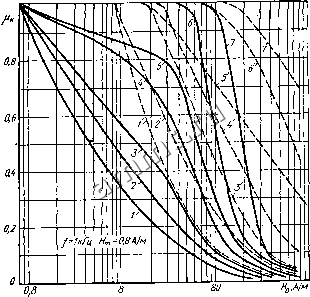

Читальный зал --> Конденсаторы постоянной емкости Jlrev  Рис. 1.7. Зависимость обратимой магнитной проницаемости от напряженности подмагничивающего поля для ферритов разных марок: / -6000НМ; 2 - 4000НМ; 5 - ЗОООНМ; 4 - 2000НМ, 2000НМЬ б- 1500НМ1, 1500НМЗ; (J-ЮООНМ. ЮООНМЗ; 7 - 700НМ (сплошные кривые); / - 2000НН; 2 - ЮООНН; 3 - 600НН; 4 - 400НН; 5=.200ЫН; d- ЮОВН; 7=-50ВН.  Но,АН Рис. 1.8. Зависимость обратимой магнитной проницаемость от напряженности подмагничивающего поля для ферритов разных марок: /- 200ВНП; 2-ЗООВНП; 3 - 90ВНП; 4 -60НН; 5 35ВНП; 6- ЮВНП. Таблица 1.18. Значения tg б для некоторых ферритов (0СТ11 707.015-77)
Современные магнитомягкие ферриты делят на шесть групп, различающихся электромагнитными параметрами и назначением (см. тдбл. 1.16). Термостабильные высокочастотные ферриты (марки 150ВН, 1б0ВН, 50ВН, ЗОВН, 20ВН) могут использоваться в слабых магнитных полях при частоте до 100 МГц. Они отличаются малыми потерями и малым ТКМП в широком диапазоне температур, поэтому наиболее часто применяются в высококачественных катушках индуктивности, а первых двух марок - также для магнитных антенн. Термостабильные низкочастотные ферриты (марки 2000НМ1, 1500НМ1, 2000НМЗ, 1500НМЗ, ЮООНМЗ, 700НМ) характеризуются сравнительно малыми потерями на низких частотах. Ферриты марок 2000НН, ЮООНН, 600НН, 400НН, 400НН1, 100НН характеризуются низкой стоимостью, поэтому широко используются при невысоких требованиях к стабильности. Ферриты послед* них четырех марок применяются в катушках колебательных контуров ц магнитных антеннах при частотах до нескольких мегагерц. Ферриты марок 2000НМ и ЮООНМ превосходят никелево-цинковые с такими жд значениями магнитной проницаемости, однако дороже. Марганцево* цинковые ферриты с большими значениями магнитной проницаемости (3000 и более) рекомендуется применять в магнитопроводах вместа тонколистового пермаллоя (толщиной 0,1...0,02 мм и меньше). Ферриты с высокой индукцией предназначены для работы в силь цых переменных магнитных полях. Они могут использоваться, в част* ности, для магнитопроводов импульсных Трансформаторов источников вторичного электропитания. Малыми потерями в сильных полях характеризуются феррит марок ЗООВПН, 200ВПН, ЮВПН и другие из этой группы. Их основное назначение - сердечники катушек колебательных контуров, первт Утраиваемых подмагничиванием сердечника, р катушек магнитных модуляторов. В слабых полях tg б и ТКМП этих ферритов значительно больше, чем ферритов группы ВПС, которые целесообразно исполь-зовать для сердечников высокочастотных широкополосных транс* форматоров. Глава II РАДИОДЕТАЛИ И УЗЛЫ ОБЩЕГО ПРИМЕНЕНИЯ 1. Общие сведения о конденсаторах Электрический конденсатор представляет собой систему издвух элект* родов (обкладок), разделенных диэлектриком, и обладает способностью накапливать электрическую энергию. Емкость конденсатора - электрическая емкость между электродами конденсатора (ГОСТ 19880-74), определяемая отношением накапливаемого в нем электрического заряда к приложенному напряжению. Емкость конденсатора зависит от материала диэлектрика, формы и взаимного расположения электродов. Удель ная емкость конденсатора - отношение емкости к массе (или объему) конденсатора. Номинальная емкость конденсатора - емкость, которую должен иметь конденсатор в соответствии с нормативной документацией (ГОСТ или ТУ). Фактическая емкость каждого экземпляра конденсатора отличается от номинальной, но не более чем на допускаемое отклонение. Значения номинальной емкости всех типов конденсаторов постоянной емкости (кроме вакуумных и сильноточных высокого напряжения) установлены стандартом СЭВ 1076-78 согласно рекомендациям МЭК. Согласно этому стандарту номинальные емкости при допустимых отклонениях it 5 % и более должны соответствовать числам, приведенным в табл. II. 1, и числам, полученным путем умножения этих чисел на 10 , где п - целое положительное или отрицательное число. Значения номинальной емкости конденсаторов с допускаемыми отклонениями меньше 5 % (за исключением конденсаторов с бумажным и пленочным диэлектриком в прямоугольных корпусах) выбираются из рядов Е48, Е96 и Е192, рекомендованных .МЭК-Значения номинальной емкости конденсаторов, разработанных до введения стандарта СЭВ 1076-78, установлены для каждого типа конденсатора. Допустимое отклонение емкости от номинальной (допуск) характеризует точность значения емкости. Значения этих отклонений установлены ГОСТ 9661-73 в процентах для конденсаторов емкостью 10 пФ и более и в пикофарадах для конденсаторов с меньшей емкостью. Номинальное рабочее напряжение (или просто номинальное напряжение) конденсатора - максимальное напряжение, при котором конденсатор может работать в течение минимальной наработки в условиях, указанных в технической документации (ГОСТ 21415-75). Значения номинальных напряжений конденсаторов постоянной емкости . установлены ГОСТ 9665-77.
