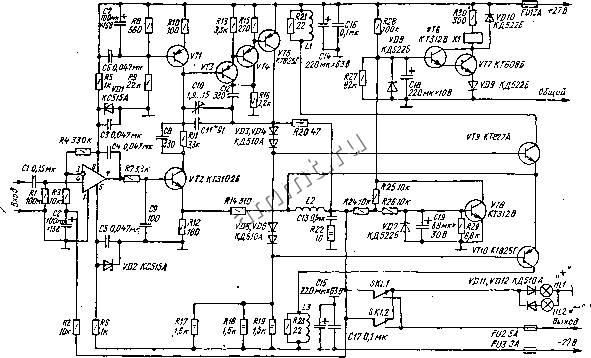

Читальный зал --> Конденсаторы постоянной емкости причем с понижением частоты глубина общей ООС увеличивается. Между выходом ОУ и выходным каскадом включен частотно-зависимый делитель R8R10C9, который, не уменьшая глубины ООС в номинальном диапазоне частот, снижает частоту среза всего усилителя до 300...500 кГц, чем обеспечивает запас устойчивости по цепи общей ООС примерно 10... 15 дБ. Полоса пропускания УЗЧ в режиме максимальной мощности 60 кГц, что свидетельствует об отсутствии динамических искажении в номинальном диапазоне частот. Фильтр R2C3 предохраняет вход УЗЧ от высокочастотных помех. Все детали УЗЧ, кроме БТ VT15 и VT16, закрепленных на тепло-отводах для рассеивания мощности 30 Вт, размещены на печатной плате. Катушка Ы представляет собой слой провода диаметром 0,8 мм, намотанный на всю длину корпуса резистора R32. Транзисторы КТ825Б и КТ827Б можно заменить составными парами, например, КТ814Г, КТ818Г и КТ815Г, КТ819Г, вместо БТ КТ608Б использовать КТ342Г, КТ646А, вместо БТ КТ3108А-КТ644А, КТ644Б, КТ639Г, КТ639Д, во втором каскаде вместо БТ КТ608В-КТ3102А, КТ3102Б, КТ315Г, вместо БТ КТ3107А-КТ3107И, КТ313Б, КТ361Г. В устройстве защиты {VT9, VTIO) можно применять любые высокочастотные кремниевые транзисторы, вместо диодов КД522А - диоды Д220, КД503, вместо каждого стабилитрона КС515А - два стабилитрона с общим напряжением стабилизации 15...17 В, вместо ИМС КД544УД2 - ОУ К574УД1. Заменять конденсатор С1 электролитическим не рекомендуется из-за опасности увеличения коэффициента гармоник. Налаживание УЗЧ проводят в следующем порядке: подстроечным резистором R6 устанавливают нулевое напряжение на выходе, затем резистором R15 - ток покоя БТ оконечного каскада в пределах 250...300 мА. Питание УЗЧ от нестабилизированного источника, обеспечивающего выходной ток не менее 1,5. А. 3.3. Высококачественный усилитель мощности для звуковоспроизводящего комплекса [27] Основные технические характеристики: диапазон воспроизводимых частот не уже 20...20 ООО Гц при выходном напряжении, соответствующем номинальной выходной мощности; коэффициент гармоник не более 0,05 % в этом диапазоне; скорость нарастания выходного напряжения не менее 5,5 В/мкс; переходная характеристика гладкая, без выбросов; ФЧХ линейная во всем диапазоне частот; номинальная выходная мощность 2 X 50 Вт, максимальная 2 X 70 Вт на нагрузке сопротивлением 4 Ом; верхняя граница диапазона частот 50 кГц при максимальной амплитуде выходного сигнала, отношение сигнал/шум (невзвешенное; см. гл. XI, п. 1.12) 80 дБ; номинальное входное напряжение 0,2 В. Для улучшения симметрии усилителя (рис. X 1.27) выходной каскад выполнен на комплементарной паре транзисторов КТ827А (УГ9) и КТ825Г {VT10), так как параметры устройства улучшаются с ростом коэффициента передачи hi. По этой же причине в оконечном каскаде линейного усилителя (VTS) также применен БТ КТ825Г. Для уменьшения нелинейных искажений типа ступенька между базами транзисторов VT9 и VT10 включены диоды VD5 и VD6, при этом обеспечивается достаточно надежное закрывание транзисторов выходного каскада в отсутствие сигнала. Во входной цепи в качестве сигнального использован неинвертирующий вход ОУ DA1 для увеличения входного сопротивления (100 кОм). Для предотвращения щелчков вгромкоговорителях, обусловленных переходными процессами KTSW7S  Рис. XI.27. Схема высококачественного усилителя мощности для звуковоспроизводящего комилексзч при включении питания, а также для защиты ихзвуковых катушек от постоянного напряжения при выходе из строя усилителя или источников питания применено простое устройство (VT6-VT8), используемое в промышленном усилителе Бриг-001 : при срабатывании устройства загорается одна из ламп HL1, HL2, сигнализируя о наличии на выходе постоянного напряжения той или иной полярности. Для уменьшения проникания сигнала во второй канал каждый из каналов усилителя рекомендуется питать от отдельного двуполярного стабилизированного источника. При конструировании усилителя применены детали следующих типов: постоянные резисторы - МЛТ, конденсаторы - КМ-бб (С/, СЗ] С6, С8, С9, СП, С12, С16, СП), МБМ (С13), К50-29 {С14, С15), К53-16 {С18, С19), К53-18 {С2, С7), подстроечные конденсаторы КТ2-19, реле РЭС-48А (паспорт PC4.590.201 (/С/)). Катушки изготовлены намоткой провода ПЭВ-2 1,0 на каркасы диаметром 10 мм и содержат: L1 и L3 - по 50 витков (индуктивность 5...7 мкГн), L2 - 30 витков (3 мкГн). Вместо указанных на схеме можно использовать ОУ К574УД1Б, К574УД1В, К544УД2, а также (при некотором ухудшении параметров) К544УД1 и К140УД8А-К140УД8В. Вместо указанных на схеме можно применить транзисторы КТ312В, КТ373А {VT2), КТ3107В, КТ3107И, КТ313Б, КТ361В, КТ361К {VT1, VT3/VT4), КТ315В iVT6, VT8), КТ801А, КТ801Б {VT7). Каждый из БТ КТ825Г можно заменить составными БТ: КТ814В, КТ714Г + КТ818В, КТ818Г, а КТ827А--составным транзистором КТ815В, КТ815Г+ + КТ819В, КТ819Г. В качестве диодов VD3-VD6, VD11~VD12 могут быть любые кремниевые с максимальным прямым током не менее .100 мА, VD7-VD10 - то же, но с максимальным током не менее 50 мА. При отсутствии стабилитронов КС515А допустимо использовать соединенные последовательно стабилитроны Д814А, Д814Б или КС175А. При налаживании подбирают резистор R30 по надежному срабатыванию реле KJ через несколько секунд после включения питания, а также суммарную емкость конденсаторов СЮ, СИ - по минимуму нелинейных искажений на частоте 20 кГц. 3.4. Параллельный усилитель в усилителе мощности звуковой частоты [1] Усилитель позволяет при хорошей термостабильности тока покоя обойтись без традиционных для двухтактных выходных каскадов, работающих в классе АВ, тщательного подбора термокомпенсирующей цепи и регулировки тока покоя. Оконечный каскад УМЗЧ (рис. XI.28,а) представляет собой параллельный усилитель (транзисторы VT9-VT12). Улучшение АХ достигнуто применением цепей R13-R15C5 и R16-R18C6, выполняющих функции генераторов стабильного тока в базовых цепях БТ VT11, VT12. Напряжения на конденсаторах С5 и С6 практически не зависит от уровня сигнала и равны примерно 8 В, напряжения же на эмиттерных переходах транзисторов VT11 и VT12 изменяются в пределах от 0,5 до 1,5 В. Поэтому ток, например через резистор R15, практически постоянен и в зависимости от амплитуды сигнала лишь перераспределяется между эмиттером БТ VT19 и базой VT1L Если исключить конденсаторы С5 и С6, то уровень ограничения уменьшится е 24 до =t: 12 В, а коэффициент гармоник еще не ограниченных сигналов, возрастет примерно в 10 раз. Основные технические характеристики оконечного каскада; выходная мощность 25 Вт на нагрузке 8 Ом; входное напряжение 15 В; Входное сопротивление 4 кОм; коэффициент гармоник 0,22 %; ток
