ставляет собой фактически полосовой фильтр. При проектировании этого сложного регулятора тембра не удается воспользоваться простыми расчетными соотношениями, поэтому, основываясь на номинальных зйачениях элементов схемы и располагая АЧХ реального устройства (рис. XI.9,), следует руководствоваться следующими рекомендациями.

1. Для увеличения (уменьшения) коэффициента усиления сигнала на СЧ соответственно уменьшают (увеличивают) сопротивление резистора R6, при этом центральная частота настройки СЧ регулятора тембра повышается (понижается). Изменение значения R6 оказывает незначительное влияние на коррекцию в участках НЧ и ВЧ диапазона.

2. Если имеется запас усиления, можно изменить центральную частоту настройки полосового фильтра СЧ регулятора тембра, не вызвав при этом каких-либо перемен в АЧХ НЧ и ВЧ регуляторов. Для этого нужно изменить значение емкости конденсаторов С4 и С5 так, чтобы при этом выдерживалось соотношение: С5 = 5 С4. Увеличение (уменьшение) емкости С5 ведет к уменьшению (увеличению) центральной частоты СЧ регулятора тембра. Степень изменения оценивают соотношением С5/С5 ~ fjf, где С5 - увеличенное (уменьшенное) значение емкости исходного конденсатора С5; - уменьшенное (увеличенное) значение исходной центральной частоты /д полосового фильтра СЧ. При конструировании можно и-спользовать любые ОУ-общего применения: К140УД1Б, К553УД1, К553УД2 и др. с рекомендованными в паспорте на ОУ цепями коррекции,

1.10. МиогЬполосный корректирующий фильтр для компенсации искажений амплитудно-частотной характеристики акустических систем в замкнутых помещениях [19J

Фильтр позволяет полностью избавиться от паразитных акустических резонансов при прослушивании музыкальных программ. Он содержит одиннадцать полосовых фильтров второго порядка, каждый из которых состоит из ОУ и четырех пассивных элементов, и сумматора (рис. XI.10). Отношение резонансных частот соседних фильтров выбрано равным 1,86. Благодаря этому суммарная ФЧХ многополосного фильтра линейная, хотя сдвиг фазы каждого из фильтров изменяется по мере увеличения частоты от --90° до -90°: фазовое запаздывание одного фильтра компенсируется фазовым опережением соседнего. Эквивалентная добротность фильтров, обеспечивающая наиболее равномерную АЧХ в, средних положениях регуляторов, равна 1,25, при этом полоса пропускания всего многополосного фильтра по уровню -3 дБ находится в пределах от 18 Гц до 21 кГц, и использование дополнительных HiFis-фильтров становится излишним. Требуемая добротность достигается соответствующим выбором сопротивлений резисторов Rl и R2. Сигналы с выходов всех фильтров поступают на сумматор, выполненный на ОУ DA2. Подъем или спад усиления в полосе пропускания каждого фильтра определяется сопротивлением резисторов R3, R4 и может устанавливаться в пределах 12 дБ. В средних положениях движков резисторов R4 общая АЧХ устройства имеет неравномерность не более 1 дБ, коэффициент передачиравен примерно единице. Во всех каналах значения сопротивлений резисторов R1 и R2 выбраны равными соответственно 12 J} 75 кОм, Для фильтра А с резонансной частотой 30 Гц значения емкостей конденсаторов С1 = С2 = 0,18 мкФ, для фильтра В (56 Гц) С/ = С2 = 0,1 мкФ, для С (104 Гц) - 0,047 мкФ, для D (194 Гц) -



0,027 мкФ, для Е (360 Гц) - 0,015 мкФ, для F (671 Гц) - 7500 пФ, для G (1249 Гц) - 3900 пФ, для Н (2325 Гц) - 2200 пФ, для / (4328 Гц) - 1200 пФ, для / (8057 Гц) - 560 пФ, для /((15000 Гц) - 330 пФ. Использование в качестве активных элементов ОУ, обладающих значительным подавлением пульсаций питающих напряжений, позволяет применить простейший блок питания :i= 9 В. Для наилучшего согласования уровней и сопротивлений многополосный фильтр необходимо включать между предусилителем и УМЗЧ (номинальный входной сигнал 800 мВ).-

При конструировании можно использовать любые ОУ общего применения, например, К140УД1Б, К553УД1, К553УД2 и т.п., а также сдвоенные специализированные ОУ К157УД2.

Фильтр


R5 Зк

Н3а3,3к г

(лин.)


Выход

Фильтр К С1к


r3H3,3k г

(лин.)

Рис. XI. 10. Схема многоиолоснбго корректора для компенсации искажений АЧХ АС в замкнутых помещениях.

Фильтр успешно испытан в небольшой жилой домнате размерами 4,3 X 3,4 X 2,5 м,. имеющей резонансные частоты объема 40, 5U и 70 Гц, с мелкими предметами внутренней обстановки, определяющими частные резонансы на более высоких частотах. Регулировкой частот настроек пяти-шести фильтров из одиннадцати удается полностью компенсировать паразитные акустические резонансы.

1.11. Широкополосный фазовращатель низкочастотного напряжения с плавной регулировкой фазового сдвига [33]

Этот фазовращатель применяется в формирователях псевдостереофонического и квазиквадрафонического сигналов, в различных электромузыкальных инструментах и при проведении измерений Электроакустических устройств. С помощью .фазовращателя (рис. XI,И,а) можно изменить сдвиг фазы НЧ напряжения от О до 180° на частота! от долей герца до 100 кГц при коэффициенте гармоник не более 0,1 % н входном надряжении 1 В. Частота, на которой поворот фааы собтав-ляе 90°, определяется формулой / == I/ (2лR9C4). На рис. Х1Л\,б показаны зависимости фазового сдвига от частоты сигнала для трвЛ значений сопротивлений переменного резистора R9. Высокие показд; тели устройства обусловлены рядом схемотехнических решений. Фаз(



вращающая цепь R9C4 подключена к выходам каскада с разделенной нагрузкой на БТ VT1 через дополнительные эмиттерные повторители на БТ VT2, УТЗ, что позволяет обеспечить нормальную работу фазовращателя при- сопротивлении переменного резистора R9, близком к 100 Ом. Нагрузка устройства подключается к его выходу через раз-

Ct /00,0

68 VTf

3,9к UfSO

VIZ г-

1/? м

\з,9/г L

с3.228,0

Rf2 82

+15В

+ II

2N3819

RB 2,2 к

05220,0 + \\ I


R101,8к

R9WK

R81K VTMn,VT5 2N292B

дыход


,кГц

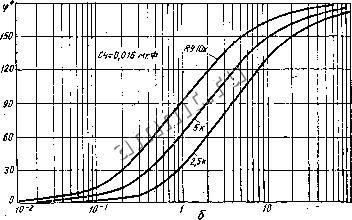

Рис. XI.11. Схема (а) и ФЧХ (б) широкополосного фазовращателя НЧ сигнала при разных значениях сопротивления R9.

вязывающил каскад по схеме составного транзистора (первый, УТ4 - полевой, второй, VT5 - биполярный) с весьма вьхсоким входным и низким выходным сопротивлениями, В результате подключение Нагрузки к выходу практически не влияет на работу фазовращателя Даже при максимальном сопротивлении переменного резистора R9, равном 10 кОм. Таким образом, фазосдвигающая цепь может работать в требуемом режиме при изменении сопротивления переменного резистора R9 более чем в 100 раз, чем и объясняется широкий диапа-
