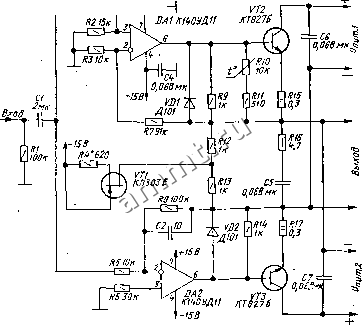

Читальный зал --> Конденсаторы постоянной емкости 3. Высококачественные усилители мощности звуковых частот 3.1. Усялитель мощности на интегральных операционных усилителях с высоким быстродействием к встроенной коррекцией [28] Устройство отличается простотой и надежностью, работает без предварительного усилителя. Применение в его выходном каскаде мощных транзисторов с высоким значением коэффициента передачи тока, допустимой мощности рассеяния и коллекторного тока позволило свести к минимуму число дискретных элементов и обойтись без устройства электронной защиты при коротком замыкании в нагрузке. В усилителе устранено влияние напряжения смещения выходных транзисторов на нагрузку, чем увеличен запас гарантированного значения коэффициента гармоник; отсутствуют искажения, обусловленные уменьшением полного входного сопротивления громкоговорителя на отдельных ч-астотах воспроизводимого диапазона частот. Основные технические характеристики: входное напряжение 0,775 В; входное сопротивление 5 кОм; номинальная выходная мощность 25...30 Вт при сопротивлении нагрузки 4 Ом и 25...40 Вт при сопротивлении нагрузки 8 Ом; номинальный диапазон частот 20... ...20 ООО Гц; коэффициент гармоник не более 0,03 % в диапазоне частот 30... 15 ООО Гц; относительный уровень шумов в номинальном диапазоне частот не более -95 дБ. Функции каскадов предварительного усиления сигнала по напряжению выполняют работающие в противофазе ОУ DA1 и DA2 (рис. XI.25), первый из которых охвачен последовательной {R7, R3), а второй - параллельной {R8, R5) ООС. Выходной каскад собран на БТ VT2, VT3. Напряжение смещения для него обеспечивается генератором тока на ПТ VTI, исключающим влияние нестабильности напряжения источника питания (-15 В) на ток покоя выходных транзисторов. Температурная стабилизация тока покоя достигается применением терморезистора R10, имеющего тепловой контакт с теплоотводом одного из транзисторов выходного каскада. Диоды VD1 и VD2 ограничивают отрицательное закрывающее напряжение (база - эмиттер) этих транзисторов на безопасном уровне. Высокая степень подавления пульсаций и помех ОУ и выходным каскадом позволила использовать для их питания нестабилизированные источники напряжения, в результате чего появился резерв мгновенной (пиковой ) мгщности, значительно превышающей номинальную выходную мощность усилителя. При сопротивлении нагрузки 4 Ом для получения выходной мощности 25 Вт напряжение источников питания должно составлять 20 В, потребляемый ими ток- 1,1 А, для получения на выходе 50 Вт- соответственно =t 27 В и 1,6 А. При сопротивлении нагрузки 8 Ом для мощности 25 Вт нужен источник ± 27 В, он должен быть рассчитан на ток 0,8 А, для мощности 40 Вт соответственно- ± 32 В и 1 А. Усилитель мощности целесообразно смонтировать на плате из фольгированного стеклотекстолита толщиной 1,5 мм, разместив со стороны печатных проводников игольчатые теплоотводы из алюминиевого сплава (55 X 70 X 35 мм) с транзисторами VT2, УТЗ я терморезистором RW, с другой - всеюстальные детали. К внешним цепям усилитель подключают с помощью разъема МРН-22-1. Вместо элементов БТ КТ827Б можно использовать КТ827А и КТ827В, вместо ПТ КПЗОЗЕ-КПЗОЗГ или КПЗОЗД, вместо ОУ К140УД11 - другие (с соответствующими цепями коррекции), однако при этом может значительно возрасти коэффициент гармоник на ВЧ. Диоды VD1 и VD2 - кремниевые любого типа. Терморезистор R10 (КМТ-17-В) можно заменить на любой другой, подобрав резистор R11 для сохранения прежнего режима стабилизации. fSBk C30,0S8mk  Рис. XI.25. Схема усилителя на ОУ с высоким быстродействием. В усилителе использованы постоянные резисторы МЛТ, их сопротивления не должны отличаться от указанных на схеме более чем на ± 5 % {R3, R5, R7, R8) и ± 20 % (все остальные). Резисторы R15, R17 - безындукционные (несколько параллельно включенных резисторов МЛТ или МОН). Конденсаторы С5, СЗ, С6, С7, шунтирующие источники питания, должны иметь малую собственную индуктивность (КМ или КЛС), остальные конденсаторы - любого типа. Налаживание сводится к подбору резистора R4 до получения тока покоя БТ выходного каскада в пределах 100...200 мА (большему сопротивлению соответствует меньший ток покоя). 3.2. Высоколинейный термостабильный усилитель звуковых частот [10] Основные технические характеристики: номинальный диапазон частот 20...20 ООО Гц; максимальная выходная мощность 100 Вт при сопротивлении нагрузки 4 Ом; коэффициент гармоник не более 0,016 % при выходной мощности до 60 Вт во всем диапазоне частот; номинальное выходное напряжение 1 В; относительный уровень шумов -100 дБ. Входной каскад (рис. XI.26) на высокоскоростном ОУ DAt обеспе- чивает основное усиление по напряжению. Для лучшего согласования ОУ с выходным каскадом базы БТ VTS и VT4 соединены вместе., а напряжение смещения, снимаемое с диодов делителя RJ6, VD5-VD8, R17, подается на эмиттеры этих транзисторов. Одновременно диоды VD5-VD8 компенсируют нестабильности напряжений база - эмиттер БТ VT3, VT4, VTIJ, VT12 при изменении температуры окружающей среды. Выходной каскад охвачен местной ООС глубиной 35... ...40 дБ, которая получена за счет увеличения коэффициента усиления каскада на БТ VTS и VT4 шунтированием резисторов в цепях их эмиттеров конденсаторами СЮ и СИ. Параллельно резисторам R22 и R25 включены диоды VD13 и VDM, увеличивающие коэффициент Vn ШЮвА vm, mk КДША УЛ17, VD18 КД522А CI550,0<50B FU13A Ш wy- н/ X Win УИ2 KC515A ь8к озГ  C1S50,050B -353 Рис. XI.26. Схема высоколинейного термостабильного УЗЧ. усиления составных транзисторов при повышенной амплитуде выходного напряжения, тем самым уменьшающие амплитуду напряжения на конденсаторах СЮ, СЛ, что позволяет сохранить достаточно линейной амплитудную характеристику выходного каскада. Примененге диодов VD13 и VD14 улучшает термостабильность тока покоя выходных транзисторов, так как позволяет увеличить сопротивление резисторов R22 и R25 до 1 Ом, одновременно уменьшив падение напряжения на них в режиме покоя до 250...300 мВ. Несмотря на то что эмиттерная нагрузка выходных составных транзисторов нелинейна, коэффициент гармоник усилителя не возрастает, поскольку суммарная глубина ООС, охватывающей транзисторы выходного каскада, остается постоянной независимо от того, открыты или закрыты диоды VD13 и VD14. Транзисторы VT9, УТЮ и УТ19, УТ20 участвуют в защите выхода УЗЧ от короткого замыкания в нагрузке. Конденсаторы CIS и С14 -корректирующие, они снижают частоту среза каскада на составных транзисторах до 20 кГц, обеспечивая запас устойчивости выходного каскада 10... 12 дБ при полосе пропускания 1,2...2 МГц. Усилитель охвачен общей ООС о глубиной 40 дБ на частоте 20 кГц
