Читальный зал --> Конденсаторы постоянной емкости Таблица VI.4. Рекомендуемые параметры корректирующих цепей ОУ ти..а К153УД2
балансировки ОУ типа К153УД2 приведены на рис. VI. 17. При балансировке по схеме, показанной иа рис. VI. 1/,а, изменяются потенциалы на выводах 5 и S, по схеме на рис. VI. 17,6 - только на выводе 5. Усилители на ИМС частного применения. На рис. VI.18 представлена схема одного канала усилителя на двухканальной ИМС типа К548УН1. Параметры усилителя зависят от глубины ООС, которая определяется соотношением сопротивлений резисторов R1 и R3. При значениях сопротивлений, указанных на схеме, усилитель характеризуется следующими параметрами: коэффициент усиления напряжения Гоо (равен отношению сопротивлений RI/R3), входное сопротивление 300 кОм, выходное - не* более 1 Ом, наивысшая рабочая частота не менее 100 кГц, коэффициент гармоник на частоте 1 кГц при сопротивлении нагрузки 10 кОм не более 0,05 %, коэффициент шума (изме-   Рис. VI. 18. Схема апериодического усилителя на ИМС. Рис. VI. 17. Схемы балансировки ОУ типа К153УД2 изменением потенциала: о - на двух выводах; б - на одном выводе. ренный в полосе частот до 23 кГц при сопротивлении источника сигнала 10 кОм) не более 2. Если повысить коэффициент усиления напряжения до 1000, наивысшая рабочая частота уменьшается примерно до 20 кГц, а коэффициент гармоник повышается до 0,1 %. Корректирующий конденсатор С2 включают, если необходимо ограничить диапазон рабочих частот. 5. Усипитепи мощности Мощным каскадом принято считать каскад, в котором транзисторы отдают в нагрузку мощность, близкую к максимально возможной. Основными требованиями, предъявляемыми к мощным выходным каскадам, являются получение необходимой мощности в нагрузке и мак симальный КПД при допустимых искажениях сигнала. Требование максимального КПД имеет наибольшее значение для усилителей с питанием от автономных источников. Максимальное усиление мощности - второстепенное требование, поскольку необходимое усиление может быть получено в других каскадах. Чем выше КПД каскада, тем менее мощный транзистор нужен для получения требуемой мощности. Максимальный КПД достигается при оптимальной нагрузке. Однако сопротивление нагрузки, как правило, бывает задано. Если оно значительно отличается от оптимального, то для получения высокого КПД нагрузку включают через согласующий трансформатор. Использование согласующего трансформатора нл входе мощного, выходного каскада позволяет получить максимальный коэффициент усиления мощности предвыходным каскадом и минимальный уровень искажений при заданной мощности в нагрузке усилителя. Применение согласующих трансформаторов в малогабаритных усилителях приводит к снижению КПД, поскольку малогабаритные недорогие трансформаторы имеют сравнительно малый КПД. Режимы работы транзистороз в выходных каскадах. Транзисторы могут работать в режимах классов А, В или АВ. Режимом класса А называют такой режим, при котором выходной ток протекает в течение всего периода усиливаемого сигнала. РеЖим с такой отсечкой, при которой выходной ток протекает практически только в течение полупериода сигнала, называют режимом класса В. Промежуточный режим, при котором выходной ток протекает в течение более одного полупериода сигнала, называют режимом класса АВ. Выбор режима осуществляется подачей соответствующего напряжения между базой и эмиттером. В режимах классов АВ и В могут работать только двухтактные каскады. Однотактные выходные каскады применяются инохда в усилителях с малой выходной мощностью, поскольку их КПД не превышает 40 %. Они выполняются по схеме, которая приведетГа на рис. VI. 14. Включение транзистора с ОБ и ОК не применяется, так как приводит к снижению усиления мощности. Поскольку однотактный каскад может работать только в режиме класса А, применяется коллекторная, эмиттерная или комбинированная стабилизация режима (см. § 3). Транзистор для однотактного выходного каскада выбирают так, чтобы выполнялись условия Ртах Pjtp КЭтах , где тах - максимально допустимая рассеиваемая мощность транзистора; Pjj - полезная мощность в нагрузке; Tj.j,p - КПД трансформатора (для малогабаритных трансформаторов Ti.j,p = 0,4...0,7); кэтах максимально допустимое напряжение коллектор - Э1ушттер; Е - напряжение источника питания. При невыполнимости второго условия целесообразно выбрать меньшее напряжение источника питания. Трансформаторные двухтактные выходные каскады в основном используются в режиме класса АВ, при котором КПД превышает 50 %. В этом режиме расход энергии источника питания очень .мал при отсутствии сигнала и увеличивается с повышением уровня сигнала, а уровень нелинейных искажений больше, чем при работе в режиме класса А. Типовая схема трансформаторного двухтактного каскада приведена на рис. VI. 19,а. Смещение на базу подается с делителя напряжения R1R2. Применена эмиттерная стабилизация режима транзисторов (резистор R). Для улучшения стабилизации режима следует уменьшать сопротивления делителя напряжения, что приводит к снижению КПД каскада. При большом интервале рабочих температур в каскадах, работающих в режиме класса АВ или В, стабилизацию режима проводят способом терыхжомпенсации. Для этого один из рези- сторов делителя напряжения должен быть температурно-зависимым. Вместо резистора R2 следует использовать позистор, вместо резистора R1 - термистор или полупроводниковый диод при прямом включении. При повышении температуры сопротивление диода уменьшается, что приводит к уменьшению отпирающего напряжения на базе транзистора.  а - 5 Рис. Vi.l9. Схемы двухтактных трансформаторных выходных каскадов: а - на одиночных БТ; б- на составных БТ.

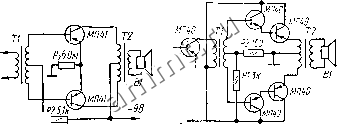

Рис. VI.20. Построгние динамической характеристики двухтактного выходного каскада. Транзисторы для двухтактного каскада, работающего в режиме класса АВ, выбирают так, чтобы выполнялись условия тах>0.2Ян/Лтр; тр КЭтах > Е. Для выбора режима транзисторов на семействе выходных статических характеристик (рис. VI.20) следует определить границы линейной области. Минимальное напряжение на коллекторе t/j jjjin Дис)-соответствовать началу линейного участка выходных характеристик (для маломощных транзисторов /кппп~ 0,5..Л Б). Тою коллектс ра
