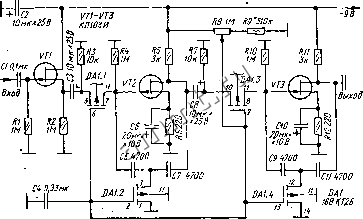

Читальный зал --> Конденсаторы постоянной емкости на ПТ VT2, VT3 (рис. XI.2). Перестраиваемые Т-мссты C5C7R1.2 и C9C11R1.4 (здесь R - сопротивления каналов ПТ ИМС DA1) включены в цепи ООС, охватывающих последние два каскада. Частоту среза активного ФНЧ устанавливают переменным резистором R8, регулирующим сопротивления каналов ПТ ИМС путем изменения напряжения на их затворах. Нижняя граница полосы пропускания фильтра определяется емкостью переходных конденсаторов С/, С7, С9, си, транзисторы DA1.1 и DA1.3 обеспечивают постоянство коэффициентов передачи и формы АЧХ в диапазоне перестройки частоты. Резисторы R3 I R7 устраняют влияние токов утечки конденсаторов СЗ и С8 на параметры транзисторов ОЛ/./и ОЛ/.5. Синхронность изменения частот среза каскадов на ПТ VT2 и УТЗ достигается при- CI2 ,  Рис.XI.2. Схема активного перестраиваемого ФНЧ. менением ИМС 168КТ2, состоящей из четырех МОП-транзисторов с близкими параметрами. В устройстве использованы резисторы типа СП, СП4 {R8), ВС, МЛТ (остальные), конденсаторы К50-6 {С2, СЗ, С6, С8, СЮ, С12) и КМ (остальные). Группа ТКЕ конденсаторов С5, С7, С9, СИ - М47, М75, М750 или Ml500.- Их следует подбирать с точностью не хуже 10%. Вместо КПЮЗИ можно использовать транзисторьр этой се* рии с буквенными индексами Ж и К, вместо ИМС 168КТ2Б - любую другую из этой серии или ИМС К547КП1Г (у последней цоколевка совпадает с предыдущими, но другой корпус и большие расстояния между выводами). При налаживании нижняя граница диапазона перестройки частоты устанавливается подбором резистора R9, верхнюю границу при необходимости можно смещать к более высоким частотам, уменьши емкость Конденсаторов С5, С7, С9, СП. Печатная плата фильтра приведена В [20]. 1.3. Динамический фильтр в приемнике [25] Динамический фильтр позволяет избавиться от помех, возникающцЯ при перестройке по частоте на СВ и ДВ, более эффективно, чем в системах бесшумной настройки, закрывающих .УЗЧ при малом уровне цлезного сигнала. Структурная схема радиоприемника с динамиче g*HM фильтром в тракте 34, управляемым напряжением АРУ fpHG. Х][.$), содержит входной контур Z/, смеситель U1, гетеродин О/, усилитель ПЧ А1, ёыпрякйтель схемы АРУ U3, амплитудный детектор Ш, усилитель постоянного тока А2 с регулируемым порогом срабатывания управляемого ФНЧ Z2, усилитель 34 A3. При отсутствии напряжения АРУ, Когда полезного сигнала нет или его уровни меньше порога срабатывания, полоса пропускания фильтра Z2 мини мальна и составляет примерйо 1,5 кГц, спектр Шумов на его выходе существенно ограничен. С появлением сигнала радиостанции полоса пропускания фильтра расширяется пропорционально его уровню, Аричём минимальному напряжению АРУ, при котором начинается Wmt Zf Ul Af U2 Z2 41 A3 BAf .А/ U2 Z2 l Рис. XI.3. Структурная схема динамического фильтра в приемнике. управление фильтром, соответствует частота среза около 3,5 кГц и по мере возрастания уровня сигнала полоса пропускания фильтра расширяется до 6 кГц. В качестве ФНЧ Z2 можно применить фильтр, показанный на рис. XI.2. 1.4. Пятиполосный активный фильтр - регулятор тембра [8] Фильтр позволяет оперативно воздействовать на епектр обрабатываемого сигнала: корректировать звучание фонограмм невысокого качества, подбирать тембр на индивидуальный вкус,компенсировать возрастные изменения слуха, учитывать акустические особенности йомещения и т. п. Основные технические характеристики: номинальный диапазон частот 8...30 ООО Гц при спаде АЧХ на краях -3 дБ и входном напряжении 1 В в среднем положении движков всех резисторов регулировок; коэффициент гармоник 0,05 % при входном напряжении i В на частотах 100, 1000 и 10 ООО Гц в среднем положении веех движков; максимальное входное напряжение 2,9 В; пределы регулирования тембра =ь 12 дБ на частотах 50, ,200, 800, 3200 и 12 800 Гц; отношение сигнал/шум (невзвешенное; см. гл. XI, п. 1.12) 80 дБ при входном напряжении 1В. Схема транзисторного варианта АКСФ (рис. XI.4,а) содержит эмиттерный повторитель на БТ VT1, пять активных полосовых фильтров Z1-Z5 (на рисунке показана схема одного из них - Z1) и основной усилитель на БТ VT2 и VT3. Входной эмиттерный повторитель служит для согласования активного регулятора тембра с выходным-сопротивлением источника сигнала. Тембр регулируется переменными резисторами 1.R2 (цифровые индексы, присвоенные одинаковым по назначению элементам фильтров Z1-Z5, далее опущены). Включенные последовательно с ними постоянные резистры R1 и R3 ограничивают пределы регулирования полос указанным выше значением. Уменьшая сопротивления этих резисторов, можно увеличить пределы регулирования до ± 25 дБ. Усилители .4КСФ одинаковы и выполнены каждый на двух транзисторах. Частотозадающая цепь состоит из резисторов R4, R5, одинаковых во всех фильтрах, и конденсаторов  , , Hrte Q,056 <>-\200Ги. \~Y 2CI 0,056 ~Jkc2 0,015 800 Гц \-Ya 0,015 , Ш 3900 3200Гц I ТШ 3900 , TC2fO00 R25IK CjI.O Hi 10,01 Ч5В Ml 51 к

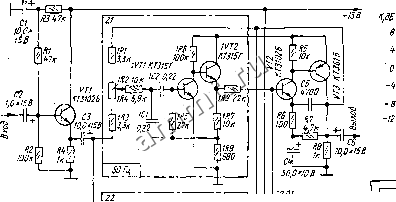

m 6,8k 3,3,! -0,22 IR722K RSSIOk IIA2
R<i-100 RS 510k S>4. -Lj .0x103 05 15B К остальным срильтрам(Z2-Z5)
