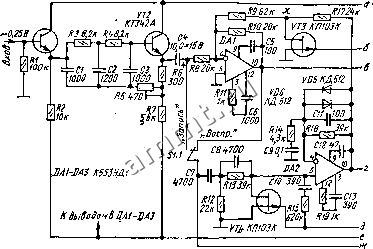

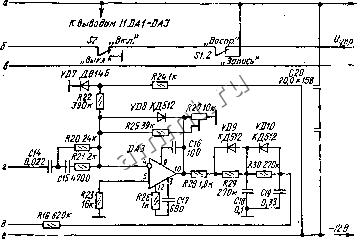

Читальный зал --> Конденсаторы постоянной емкости г ние логической единицы должно быть не меньше суммы на1ряженин сечки ПТ VT8 и ПТ сборки DA1. Транзисторный ключ (VT8) зкме-[ется обычным механическим включателем, если шумопоДавитель ! предполагается встраивать в радиокомплекс. Элементы конструкции: постоянные резисторы типа МЛТ-0,125, )дстроечные R21 -. СПЗ-22а и R26 любого типа группы В, конденса-фы КМ-56, К50-6 и К53-1. Вместо сборки ПТ К504НТ1В можно эименить пару транзисторов КПЮЗК, КП103Л, КП103М, подобран-jIx по идентичным стокзатворным характеристикам. Можно исполь-)вать и сборки. КПС104Г, КПС104Д с напряжением отсечки более В входящих в них транзисторов. Тогда полярность включения дио-)в VD4 - VD6 и стабилитрона VD7 необходимо изменить на обрат-/ю, а левый (по схеме) вывод резистора R15 соединить с шиной -12 В. Вместо ОУ К553УД1 можно применить ОУ К140УД8, :140УД11, К153УД1, К140УД6, К544УД1 с их цепями коррекции. Налаживание шумоподавителя состоит в установке исходного ежима работы ПТ сборки DA1. После установки движка переменного езистора R26 в нижнее, а резистора R21 - верхнее (по схеме) поло-сение к выходу устройства подключается милливольтметр перемен-ого тока, а на вход подается переменное напряжение 250 мВ часто-ой 3 кГц. Наблюдая за показаниями прибора, плавно перемещают низ движок резистора R21 до момента едва заметного уменьшения ыходного напряжения, означающего закрывание транзисторов сбор-:и DA1. В этом положении движок фиксируется. Конструкция платы [ особенности налаживания при использовании других сборок ПТ [риведены в [16]. !.2. Компандерный шумоподавитель для магнитофонов [17] <омпандерный шумоподавитель представляет собой систему Долби, ребует жесткой привязки уровней сигнала при записи и воспроизве-1,ении и не позволяет на оборудованных такими приставками магнито-j)OHax воспроизводить обычные, недолбизированные фонограммы, Эднако высокое (десятки килоом) входное и низкое -(доли ома) выходное сопротивления, равный единице коэффициент передачи и сравнительно небольшое число деталей позволяют встроить его в готовый магнитофон или выполнить в виде приставки, включаемый между маг-штофоном и оконечным УЗЧ. Основные технические характеристики: коэффициент гармоник le превышает 0,05 % на частотах менее 5 кГц и 0,1 % на всех остальных до 20 кГц, постоянная времени цепи регулирования сигнала уровнем -30 дБ равна 106 мкс, глубина регулирования 2,3, номинальные зходное и выходное напряжения 250 мВ. Применение О и резисторов с допускаемым отклонением сорро-гивления от номинала ± 5 % позволяет получить эти характеристики Зез подбора элементов. На ОУ DA1 (рис. XI. 14) выполнен сумматор основного и регулируемого сигналов. Основной сигнал поступает на его вход через эмиттерный повторитель на БТ VT1 и активный режекторный фильтр на ВТ VT2, предназначенный для дополнительного подавления поднесущей (31,25 кГц) при записи стереопрограмм с УКВ ЧМ приемника с целью не перегрузить канал регулирования. Орган настройки на требуемую частоту- резистор R5. Канал регулирования состоит из ФВЧ R12C7 с постоянной времени 106 мкс, управляемого аттенюатору R13YT4 и усилителя-ограничителя на ОУ DA2 и диодах VD5, VD6 [огр = 1 + R18/R14 = 10). С выхода ОУ DA2 регулируемый сиг-иал поступает на вход сумматора DAt и в канал формирования управ- f<T3it2A   , Выход f ±M,25B) 20,0i45B Выход2М,25В) Рис. XI.14, Схема компандерного шумоподавителя для магнитофонов. ляющего сигнала на ОУ DA3 с выпрямителем на диодах VD9, VD10. Регулируемый элемент аттенюатора - ПТ VT4 обеспечиваетотсутствие помех срабатывания системы и потребляет малую мощность. Для снижения нелинейных искажений ,применена коррекция характеристики транзистора цепью R15R16C10. Напряжение отсечки транзистора устанавливается подстроечным резистором R27 прн уровге сигнала на входе - 30 дБ от номинального. Минимальное напряжение отсечки, которое может иметь ПТ КП103К, равное 0,9 В, обеспечй* вается установкой движка в левое (по схеме) положение. Диоды VD5, VD6 в цепи ООС ОУ DA2 ограничивают выбросы регулируемого сигнала прн резком нарастании основного, диод VD8 защищает ПТ VT4 от попадания на его затвор напряжения отрицательной полярности при выпрямлении сигналов большого уровня, электронный ключ на ПТ VT3 служит для включения и выключения шумоподавителя, что можно сделать либо нажатием на кнопку S2, либо подачей управляющего сигнала из блока управления комплексом (управляющий сигнал поступает только при включении входа Магнитофон блока управления радиокомплексом (здесь не показан) и только в режиме Воспроизведение ). В режим записи шумоподавитель переводят переключателем S1J, S1.2. В некоторых случаях транзистор VT4 может быть удален и заменен обычным выключателем, замыкающим в положении Выкл. точку соединения резисторов R9 и R17 на общий провод. В шумоподавителе применены резисторы МЛТ-0,125, подстроечные резисторы СПЗ-22а, конденсаторы КМ-56, КМ-бб и К50-6. Вместо БТ КТ342А можно применить другие из этой серии, а также серии KT3i02, вместо ПТ КПЮЗК транзисторы КПЮЗЛ, КПЮЗМ, КПЮЗН, вместо диодов КД512 - любые кремниевые: КД503, КД521 и др. Налаживание состоит в установке резистором R27 напряжения отсечки ПТ VT4. Установив движок в левое (по схеме) положение, переключатель S1 в положение Запись , переключатель S2 в положение, показанное на схеме, включают питание и подают на вход переменное напряжение 7,9 мВ (-30 дБ) частотой 3 кГц. При этом напряжение сигнала на выходе /, измеренное милливольтметром переменного тока, должно составлять 22 мВ. Перемещая .движок резистора R27 вправо (по схеме), находят его положение, при котором напряжение на выходе / начинает уменьшаться, и фиксируют его. Конструкция платы и схема включения шумоподавителя в блок управления радиокомплексом приведены в [17J. 2.3. Предусилитель-корректор с инфразвуковым фильтром [24] Такой предусилитель предназначен для работы от магнитного звукоснимателя (рис. XI. 15), отличается отсутствием электролитических конденсаторов как во входной цепи, так и в цепи ООС, благодаря чему + 9.../5В М1,ЛА2 LF35B  CSlMK CtMK CSImk R3100 к- RSeZO C2 0,033mk \C3 qofm R2I00 R7 a 2k 4.J5B ПА2  C8iMir C91MK 1 -S.JSd X X Bbixoi Рис. XI.15, Схема предусилителя-корректора с инфразвуковым фильтром. 23* 707
