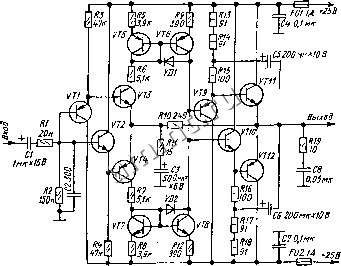

Читальный зал --> Конденсаторы постоянной емкости покоя 0,25 А; постоянное напряжение на выходе в отсутствие сигнала 0,05 В. Каскад можно использовать как функционально законченный узел для умощнения уже существующих УМЗЧ или в качестве око- VTIVUVJS КТ361В Щ ШЮ7А VT2,VT3,yT7j KTJISB VTB nrsf02A VTf о, vTffmfss VBi,VI]2,/<A522   ут1зт19гм FUI2A +25B 18 0,1mк VT9.YTf2KT6M vmjTffnTBlSr VTtS.yW Ш61д УТ16,УТ17 KT3i5B m КД522 vt17 УП6Д9А  -CIO OftSm Рис. XI.28. Схемы параллельногс усилителя в УМЗЧ: а и б - варианты. печных каскадов усилителей в многополосной системе с разделением частот на ее входе. Входной каскад на ВТ КГ/-УГ4 - тоже пример применения параллельного усилителя. Выходными сигналами являются не токи эмиттеров БТ VT3 и VT4, а токи их коллекторов, которые суммируются после каскадов, аналогичных токовому зеркалу (БТ VT5 и VT6, VT7 и VT8), с той разницей, что эти каскады дополнительно усиливают ток примерно в 10 раз. Точка соединения БТ VT3 и VT4 является входом для сигнала ООС, поступающего с низкоомного делителя напряжения R10R11СЗ. Глубина ООС около 30 дБ, поэтому усилитель не самовозбуждается без дополнительной коррекции АЧХ. Благодаря применению токоограничительных резисторови R7 сигнал на входе оконечного каскада при насыщении БТ УТЗ или VT4 практически не отличается от уровня ограничения (около 21 В). Термостабильность оконечного каскада обеспечивается попарной установкой транзисторов VT9, VT11 и VT10, VT12 на теплоотводах, а входного - за счет достаточно малого теплового сопротивления коротких выводов транзисторов и небольшой мощности, рассеиваемой ими. Вместо каждого транзистбра оконечного каскада можно использовать составной транзистор с целью увеличения коэффициента fi2i3 при больших токах эмиттера. Основные технические характеристики всего УМЗЧ (рис. XI.28,а): номинальная выходная мош,ность 25 Вт на нагрузке сопротивлением 8 Ом; диапазон частот при номинальной мощности 0,02...200 кГц; номинальное входное напряжение 1 В; входное сопротивление 150 кОм; коэффициент гармоник не более 0,15%; коэффициент интермодуляционных искажений не более 0,2 %; максимальная скорость нарастания выходного напряжения 15 В/мкс; выходное сопротивление не более 0,2 Ом. На рис. XI.28,б показана схема УМЗЧ, в котором параллельный усилитель использован и в устройстве защиты выходного каскада от короткого замыканИя в нагрузке. К одной из диагоналей измерительного моста, образованного резисторами RJ8, R19, R23 и нагрузкой подводится выходное напряжение усилителя, к другой подключены параллельный усилитель на БТ VT15-VT18 и симметричный пороговый элемент, состоящий из включенных встречно-параллельно диодов VD5, VD6. В нормальных условиях напряжение между точками соединения резисторов R18, R19 и R23, меньше напряжения открывания порогового элемента, и через коллекторы БТ VT17, VT18 протекают небольшие (около 1 мА) постоянные токи, которые не влияют на работу оконечного каскада. При коротком замыкании нагрузки практически все падение напряжения на резисторе R23 прикладывается к пороговому элементу, один из диодов VD5 и VD6 открывается и через коллектор транзистора VT17 или VTI8 протекает ток соответствующей цепи {R13R14VD3 или R16R15VD4). В результате ток выходного каскада УМЗЧ (VT13, УТИ) ограничивается значением, меньшим максимального в нормальных условиях работы; конденсатор С7 уменьшает скорость срабатывания защиты. Для улучшения балансировки моста на СЧ параллельно резистору R18 подключают конденсатор СИ (показан штриховыми линиями), емкость которого подбирают экспериментально. Основные технические характеристики УМЗЧ (рис. XI.28,б) с предварительным усилителем: номинальная выходная мощность 50 Вт на нагрузке сопротивлением 4 Ом; диапазон частот при номинальной мощности 0,02...200 кГц; коэффициент гармоник не более 0,15 %; коэффициент интермодуляционных искажений не более 0,2 %; максимальная скорость нарастания выходного напряжения 15 В/мкс; Выходное сопротивление не более 0,43 Ом; ток короткого замыкания выхода 2,3 А, Отличие этого усилителя от предыдущего заключается в оконеч-ном каскаде: БТ VT13, VT14 работают без начального напряжения смещения. Резистор R17 линеаризует оконечный каскад - при выходных сигналах менее 0,6 В напряжение 34 с предыдущего каскада {VT9-VT12) поступает в нагрузку, минуя БТ VT13, VT14. С увеличением сигнала эти транзисторы включаются значительно плавнее при наличии резистора R17 (R17 = 2R), чем без него, и коэффициент гармоник оконечного каскада не превышает 0,15 %. К предоконсч-ному каскаду предъявляются требования: низкое выходное сопротивление и хорошая линейность без цепи ООС. Напряжения питания обоих вариантов усилителей могут быть снижены до s±: 6 В, при этом их работоспособность сохраняется. В обоих усилителях БТ КТ315В можно заменить на КТ315Г- КТ315Е, КТ361В -на КТ361Г-КТ361Е, КТ3102А и КТ3107А- соответственно на КТ3102Б, КТ3102Е, КТ3117А, КТ373А, КТ373Г и КТ3107Б, КТ3107И, КТЗфЗВ. Вместо указанных ка схемах в оконечных каскадах можно использовать транзисторы серий КТЯ4, КТ815, КТ818, КТ819 с буквенными индексами Б и В, а при снижении напряжения питания дО =ь 15 В - с индексом А, статический коэффициент передачи тока /igig БТ VT11, VT12 на выходе первой схемы (рис. XI.28,а) должен быть не менее 30. Вместо диодов КД522 можно Использовать любые маломощные кремниевые диоды с обратным напряжением не менее 50 В, вместо диода Д9А ~ любые германиевые, рассчитанные на прямой .ток 100 мА. Для питания необходимо использовать стабилизированный источник. При налаживании следует подбором конденсатса СП и резистора R19 сбалансировать измеритель- ный мост устройства защиты во второй схеме. 3.5. Усилитель мощности звуковых частот с высокой температурной стабильностью режима транзисторов выходного каскада [15] Основные технические характеристики: номинальная выходная мощность 36 Вт на нагрузке 4 Ом; номинальный диапазон частот 20... ...40 ООО Гн,; коэффициент гармоник 0,03 % при номинальной выходной мощности в номинальном диапазоне частот; относительный уровень шумов и помех - 92 дБ; номинальное входное напряжение 4 В; входное сопротивление 10 кОм. Температурная стабилизация усилителя (рис. XI.29) обеспечивается терморезистором R7 в базовой цепи БТ VT2, выполняющего функции стабилизатора тока первого дифференциального каскада VT1, УТЗ. Резистор R7 приклеивается к теплоотводу одного из выходных транзисторов (УТП или VT12). Для повышения эксплуатационной надежности в усилитель введено устройство защиты от перегрузок и короткого замыкания в нагрузке, выполненное на БТ VT4 и VT5. При отсутствии перегрузки транзисторы закрыты и на работу усилителя не влияют. Если же вследствие каких-либо причин коллекторный ток транзисторов выходного каскада превысит установленное пороговое значение, то БТ VT4 и VT5 войдут в насыщение и зашунтируют стабилитрон VD1 и светодиод VD2 в базовой цепи БТ VT2 стабилизатора тока. В результате стабилизатор тока выключится, все транзисторы усилителя закроются, а светодиод VD2 погаснет, сигнализируя о перегрузке усилителя. БТ П3037Б можно заменить на КТ315В или КТ315Е, КТ361В - на КТ361Е, КТ203А - на КТ203Б, а также транзисторы серий КТ208, КТ209 или другие с допустимым напряжением между коллектором
