Читальный зал --> Конденсаторы постоянной емкости туре 20 °С), большой добротностью (до 700 на частотах порядка 1МГц),. повышенной тепл зан на рис. II.3. повышенной теплостойкостью (см. табл. II.7). Их внешний вид пбк-ш на

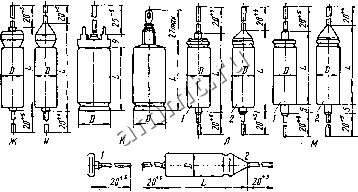

Рис. п. 7. Электролитические фольговые алюминиевые конденсаторы: а - К50-6; б - К50 15 (полярный);, в - К50-15 (неполярный); г - К50-9; (Э - К50-1в[ 4-К50-18; К50-3 (одна из модификаций); и - К50-ЗА, К50-ЗБ (одна из моди- фикаций); к -К50-3, К50-ЗА. К50-ЗБ (вторая и третья модификации), К50-7 (первая й вторая модификации), К50-12 (третья и четвертая модификации), К50-20 (третья ц четвертая модификации): л~К50-12 (первая и вторая модификации); ж-К50-20 iпервая и вторая модификации); н - К50-29, К50-31 (первая и вторая модификации); I -К50-35; п - К50-24. Металлобумажные конденсаторы характеризуются значительно большей удельной емкостью, чем бумажные. Диэлектриком в ниХ бЛужит лакированная конденсаторная бумага, обкладками - слои металла толщиной меньше микрометра, нанесенные на одну сторону бумаги. Корпусы выполнены в виде цилиндров из алюминия (рис. И.5), герметизированы на терцах эпоксидной смолой. Основные параметры металлобумажных-конденсаторов приведены в табл. II.8. Сопротивление изоляции этих конденсаторов с номинальной емкостью до 0,1 мкФ составляет 2...5 ГОм, добротность - около 70. Пленочные и металлопленочные конденсаторы. Диэлектриком в пленочных и металлопленочных конденсаторах является тонкая пленка из пластмассы (полистирол, фторопласт и др.) или лака. Обкладки пленочных конденсаторов - металлическая фольга, металлопленочных - тонкий слой металла, нанесенный на пленку. Конденсаторы с пленочным диэлектриком характеризуются большой добротностью (до 2000), большим сопротивлением изоляции (до 10 ГОм) и высокой стабильностью (ТКЕ 0,02...0,06 %/°С). Пара-
 Рис. 11.8. Электролитические объемно-пористые конденсаторы: а-ЭТ, ЭТН; б-к52-1, К52-1Б. в- ЭТО, К52-2, К52-5 (первая модификация); й -К52-7А; а -К52-5 (вторая модификация); е - К52-9; ж - К52-10. метры пленочных конденсаторов приведены в табл. II.8, размеры и масса-в табл. II.9, а чертежи - на рис. II.6. Электролитические, полупроводниковые и металлические оксидные конденсаторы в качестве д-иэлектрика содержат оксидный слой на металле, являющемся одной из обкладок (анодом). Вторая обкладка (катод) - электролит (в электролитических конденсаторах), слой полупроводника (в полупроводниковых) или металла (в металлических), нанесенный непосредственно на оксидный слой. Аноды фольговых оксидных конденсаторов изготовляются из алюминиевой, танталовой или ниобиевой фольги, объемно-пористых конденсаторов - из металлического порошка (путем спекания). Оксидные конденсаторы отличаются большой удельной емкостью, большими токами утечки и большими потерями. При одинаковых номинальных напряжениях удельная емкость объемно-пористых конденсаторов (ЭТО, К52) больше, чем фольговых. Танталовые конденсаторы могут работать при более высоких температурах, их емкость меньше изменяется при изменении температуры, токи утечки у них меньше. Полупроводниковые оксидные конденсаторы могут работать при более низких температурах, чем электролитические. Проводимость широко распространенных полярных оксидных конденсаторов сильно зависит от полярности приложенного напряжения, поэтому они используются лишь в цепях постоянного и пульсирующего токов. Изготовляются также неполярные оксидные конденсаторы, в которых обе обкладки содержат оксидный слой. Переменная состав- g Та<) л и ц a п. 10. Основные параметры электролитических конденсаторов с номинальным напряжением не более 160 В
