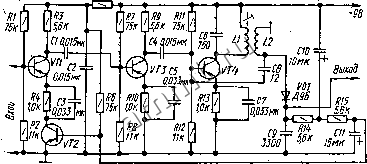

Читальный зал --> Конденсаторы постоянной емкости 11. Автоматические регулировки в радиоприемниках Автоматическая регулировка усиления (АРУ) применяется- для поддержания уровней сигнала на выходе приемника в сравнительно малых пределах при больших и быстрых изменениях уровня сигнала на входе. Это необходимо, чтобы избежать перегрузки каскадов сильными сигналами и повышения уровня нелинейных искажений. Привведении АРУ расширяется динамический диапазон приемника. Принцип АРУ состоит в автоматическом изменении коэффициентов усиления (или передачи) отдельных функциональных узлов приемника при изменении уровня принимаемых сигналов. Качество регулировки зависит от способа получения регулирующего напряжения, которое, воздействуя на соответствующие элементы тракта приемника, изменяет коэффициент усиления (передачи). Регулирующее напряжение должно зависеть не от мгновенного значения входного сигнала, а от среднего значения амплитуды (за время, значительно превышающее время изменения амплитуды под действием полезной информации). Эффективность АРУ принято оценивать двумя величинами: степенью изменения ЭДС сигнала в цепи антенны (напряжения на входе) исоответственно степенью изменения напряжения на выходе УПЧ. Система АРУ приемника должна осуществлять достаточно глубокую регулировку усиления при достаточном быстродействии и быстром затухании переходных процессов. При этом не должно быть недопустимого увеличения нелинейных искажений, нарушения устойчивости тракта (изменения АЧХ и ФЧХ) во всем диапазоне уровней сигнача на входе приемника, ухудшения отношения сигнал/шум на выходе приемника. В бытовых приемниках,-как правило, применяется система обратной АРУ, в которой регулирующее напряжениевырабатывается выпрямителем выходного напряжения УПЧ и подается для регулировки усиления (передачи) предшествующих выпрямителю каскадов. Функцию выпрямителя системы АРУ чаще всего выполняет демодулятор приемника. Иногда используется специальный выпрямитель, на выходе которого включается ФНЧ, устраняющий изменения регулирующего напряжения под действием модуляции сигнала. Постоянная времени ФНЧ обычно находится в пределах 0,05...0,1 с. Различают АРУ незадержанные и задержанные. При незадержанной АРУ регулирующее воздействие проявляется при самых малых уровнях сигнала на входе (порядка чувствительности приемника), что является недостатком. При задержанной АРУ регулирующее воздействие начинает проявляться, если напряжение сигнала на входе приемника достигает некоторого уровня. Такая АРУ применяется наиболее широко. В качестве регуляторов усиления используются усилительные каскады (активные регуляторы) и регулируемые делители напряжения (пассивные регуляторы). Регулируемыми обычно являются каскады УРЧ и УПЧ. Для уменьшения нелинейных искажений, обусловленных действием АРУ, регулируют усиление в каскадах, усиливающих сигналы малогоуровня и имеющих селективную нагрузку. Усиление последнего каскада УПЧ, как правило, не регулируют, а коэффициент передачи преобразователя частоты регулируют редко, поскольку изменение режима БТ может привести к возрастанию уровня нежелательных продуктов преобразования. В простых приемниках с ФСС часто регулируют усиление апериодических каскадов УПЧ, кроме последнего. Число регулируемых каскадов зависит от требуемой эффективности АРУ, Способы регулировки усиления каскадов. Коэффициент усиления транзисторных каскадов регулируют изменением крутизны характеристики прямой передачи или глубины ООС. по переменному току. Для изменения крутизны транзистора в цепь база - эмиттер подают регулирующее напряжение, снимаемое с нагрузки АД (см. рис. VII.34). Эффективность такой регулировки снижается, если необходима температурная стабилизация режима регулируемого транзистора. Этот недостаток можно устранить, если подать регулирующее напряжение непосредственно между базой и эмиттером (рис. VTI.50). При больших уровнях усиливаемыхсигналов регулирование усиления изменением крутизны БТ может привести к значительным нелинейным искажениям сигнала. Поэтому в высококачественных приемниках часто применяют регулируемые каскады усиления на ПТ с двумя затворами (см. рис. VII.16,б), а также регулируемые делители напряжения.  WC6 Рис. VII. 50. Схема системы АРУ с подачей управляющего напряжения непосредственно между базой н эмиттером транзистора. Если регулируемый каскад выполнен на БТ, то каскад, следующий за ним, должен быть нерегулируемым. В противном случае эффективность регулировки снижается, поскольку одновременно с изменением крутизны транзистора будет изменяться входная проводимость следующего каскада. Регулировка усиления изменением глубины ООС позволяет достичь меньшего уровня нелинейных, искажений в регулируемых каскадах. На рис. VII.51 приведена схема УПЧ, в котором регулируется усиление первого каскада. При слабом сигнале на входе (меньше 100 мкВ) транзистор VT2 работает в режиме насыщения вследствие большого тока базы, протекающего через резистор R6. Часть тока, протекающего через этот резистор, проходит через диод амплитудного детектора, улучшая детектирование .слабых сигналов. Поскольку выгодное сопротивление насыщенного транзистора мало (несколько десятков ом), глубина ООС в первом каскаде невелика. При увеличении напряжения сигнала на входе возрастает ток диода и уменьшается ток базы транзистора УТ2, который выходцт из режима насыщения. Глубина ООС в первом каскаде УПЧ возрастает, а усиление уменьшается. При изменении напряжения сигнала на входе на 66 дБ (от 150 до 300 мкВ) напряжение на выходе увеличивается всего на 1 дБ. Усиление резонансного усилительного каскада можно регулировать изменением резонансного сопротивления контура. Такой способ регулировки применен в УПЧ, схема которого приведена на рис. VII.34. При увеличении напряжения сигнала навходе УПЧ воз- растает положительное регулирующее напряжение, поступающее G нагрузки АД на базу транзистора VT2. Ток транзистора умень шается, а напряжение на его коллекторе повышается. Усиление каскада на транзисторе VT2 при эюм уменьшается. Одновременно открывается диод VD1, шунтируя контур предыдущего каскада- Следовательно, уменьшается усиление и первого каскада. При этом несколько расширяется полоса пропускания УПЧ. Более глубокое изменение шунтирующего сопротивления можно получить, используя выходное сопротивление эмиттерного повторителя нл кремниевом транзисторе, которое изменяется от нескольких сотен килоом (при закрытом транзисторе) до десятков ом (при токе 1...3 мА). Сравнительно большая глубина регулировки усиления достигается в каскадах УРЧ, УПЧ и смесителях, выполненных на основе дифференциального каскада (сЪ. рис. YH.IS, VXI..23 и УП.25,б). Если  Рнс. VII. 51. Схема УПЧ с АРУ изменением глубины ООС. ёмкость эмиттер - коллектор транзисторов мала, то можно получить глубину регулировки до 60...70 дБ. Регулируемые каскады на БТ характернзуются относительно малой амплитудой входных сигналов, при которой в каскаде наступают значительные нелинейные искажения, если регулировка осуществляется изменением тока эмиттера. Поэтому были разработаны специализированные БТ типов ГТ328 и ГТ346 с удлиненной регулировочной характеристикой (УРХ), предназначенные для работы в регулируемых каскадах. На вход каскада, выполненного на таком транзисторе, можно подавать сигналы с амплитудой до 150 мВ (при снижении уси-лени-я на 20...30 дБ и коэффициенте гар.моник около 5 %), что примерно на порядок въпие, чем в каскадах на ЬТ общего применения. Однако каскады на БТ с УРХ характеризуется сравнительно болътпими перекрестными искажениями при максимальном усилении. Внешние проводимости таких каскадов относительно велики и изменяются при регулировке усиления. Применение БТ с УРХ наиболее целесообразно в регулируемых входных каскадах УРЧ и УПЧ на частотах, на которых проявляется зависимость граничной частоты транзистора от тока эмиттера (например, в селекторах каналов телевизионных приемников, блоках УКВ бытовых приемников). Регулируемые делители напряжения позволяют получить большую глубину регулировки коэффтщиента передачи и вносят малые нелинейные искажения. На рис. УП.52 приведены схемы тютенциометрических ]егулируемых делителей напряжения (ДН). Одним плечом ДН яв-
