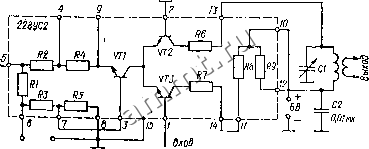

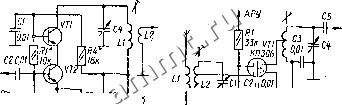

Читальный зал --> Конденсаторы постоянной емкости ных мешающих сигналов (см. п. 1 этой главы). Напряжение АРУ подается на второй затвор. При изменении этого напряжения изменяется крутизна прямой передачи транзистора по первому затвору и, следовательно, коэффициент усиления каскада. Неполное включение колебательного контура в цепь стока транзистора способствует повышению стабильности АЧХ каскада. Особенностью каскодного УРЧ, схема которого приведена на рис. vn.l7, является то, что транзистор VT1 должен иметь меньш-ее напряжение отсечки, чем транзистор VT2. Это условие выполняется  Рнс. VII.16. Схемы резонансных УРЧ: - каскодная; б - на двухзатворном ПТ.  R9 150к Рис. VII.17. Схема каскодного резонансного УРЧ на ПТ. и В случаях, когда вместо транзистора типа КПЗОЗА используются Транзисторы ТИПОВ КПЗОЗБ, КПЗОЗИ, а вместо КПЗОЗЕ - транзисторы типов КПЗОЗГ, Д. Транзистор VTJ работает без смещения, поэтому начальным током его стока определяется ток всего усилителя. Напряжение смещения транзистора VT2 является стоковым напряжением для транзистора VTL Его можно найти из характеристик прямой передачи транзисторов. Так, для транзисторов типов КПЗОЗГ, Д, Е оно составляет - (2...4) В и почти не зависит от изменения напряжения питания в пределах 6... 12 В. Если следующий каскад выполнен на БТ, необходимо применить неполное его включение в контур L2C6. Контуры ВЦ и УРЧ настраиваются при помощи варикапов, включенных встречно-последовательно для уменьшения влияния нелинейности их характеристик. Напряжение настройки стабилизировано при помощи ППС (см. гл. Vni, п. 5) на стабилитроне VD1 и может изменяться при помощи переменного резистора R3. Пределы изменения 16 7-40 этого напряжения определяются требуемым диапазоном перестройки контуров (см. п. 5 этой главы). Для повышения устойчивости каскада применена трансформаторная связь контура с цепью стока. В УРЧ, выполненных на основе ИМС, часто используются дифференциальные схемы (см. гл. VI, п. 3). Один из вариантов схемы такого VP4 Приведен на рис. VII.18. Сигнал от ВЦ должен подаваться с помощью катушки связи, через которую база транзистора VT3 соединяется с корпусом по постоянному току. В данном УРЧ можно осуществить АРУ на 15...18 дБ, если изменять напряжение, подаваемое на вывод 6 ИМС. При АРУ изменяется входная проводимость транзистора VT3, что может привести к существенной расстройке ВЦ (при сильной связи контура ВЦ с входом УРЧ). Для устранения этого 1едостатка следует подать сигнал с ВЦ на базу транзистора VT1, включив катушку связи между выводами S и 7 ИМС и конденсатор  Рис. VII.18. Схема резонансного УРЧ на основе дифференциального кас-. када. между корпусом и выводом 7. В этом случае напряжение АРУ следует подавать на базу транзистора VT3. Глубина регулировки усиления достигает при этом 50 дБ. Если на базу транзистора VT3 подавать импульсное напряжение, каскад будет работать в качестве ключа. При перестройке диапазонных УРЧ изменяются коэффициент усиления, полоса пропускания и селективн)сть. Если перестройка Осуществляется изменением емкости контура, коэффициент усиления примерно пропорционален частоте при автотрансформаторной связи контура с обоими транзисторами, а также при непосредственном включении в цейь коллектора и трансформаторной связи с последующим транзистором. Если последующий каскад подключен с помощью комбинированной (трансформаторной и внутренней емкостной) связи. Коэффициент усиления почти не зависит от частоты настройки при правильно выбранных коэффициентах связи. При перестройке контура ферровариометром коэффициент усиления сильно уменьшается с ростом частоты настройки. Полоса пропускания при перестройке на более высокие частоты увеличивается, а селективность снижается. Более сильно проявляется эта зависимость при перестройке ферровариометром. Режим БТ в УРЧ выбирают таким, при котором ток коллектора составляет около 1 мА, и устанавливают его подбором одного из резисторов базового делителя напряжения. Сопротивление в цепи эмит-Тера выбирают, исходя из требований, предъявляемых к температурной Стабильности режима (см. гл. VI, п. 3), Режим ПТ выбирают таким чтобы рабочая точка находилась на участке характеристики прямой передачи с наименьшей кривизной. Максимальное напряжение сигнала на входе транзистора определяется допустимым уровнем искажений. В наихудшем случае-амплитуда этого напряжения на входе БТ не должна превышать 25 мВ, на входе ПТ - 500 мВ. 7. Преобразователи частоты Преобразователь частоты состоит из смесителя и гетеродина, которые обычно выполняются на одном транзисторе (гетеродинный преобразователь) или на отдельных транзисторах. К смесителю предъявляются следующие основные требования: минимальный уровень внсси-цых шумов (особенно в приемнике без УРЧ) и искажений; как можно больший коэффициент передачи напряжения при наименьшей зависимости его or частоты настройки приеА1Ника; как можно меньшее количество побочных каналов приема. Выполнение этих требований в большой мере зависит от выбора рабочей точки на характеристике преобразующего элемента и амплитуды напряжения гетеродина. Работа смесителя основана на взаимной модуляции двух колебаний на нелинейном (преобразующем) элементе (НЭ). Если характеристика прямой передачи НЭ квадратична (описывается уравнением i = аи), то при подаче на НЭ двух синусоидальных колебаний с частотами /i и /з и амплитудами 0 и (/g соответственно ток НЭ будет содержать постоянную составляющую, пропорциональную iU\ + U, вторые гармоники входных колебаний {2fi и 2/2) с амплитудами, пропорциональными соответственно u\ и U, а также колебания комбинационных частот - суммарной (/ + /2) и разностной (/ - /а или /2 - fi)- Одно из колебаний комбинационной частоты является полезным и выделяется на селективной нагрузке смесителя, остальные - мешающими. Близкие к квадратичным характеристики прямой передачи имеют полупроводниковые диоды при малых амплитудах входных сигналов и ПТ. В общем случае, однако, характеристика прямой передачи НЭ не квадратична и описывается уравнением i = а + Ьи + си + du + + ... Если подать на такой НЭ синусоидальные колебания двух частот и /2, ток будет содержать постоянную составляющую и переменные составляющие с частотами ш/, ± n/g, где ш и п == О, I, 2, 3, ... Чем выше степень уравнения, описывающего используемую часть характеристики НЭ, тем больше гармоник и комбинационных частот появляется на выходе смесителя. Сумма коэффициентов в выражении, описывающем частоту переменной составляющей, называется порядком составляющей. Например, частоты 2/2 + Jx и /2 + 2/ будут третьего порядка. С повышением порядка составляющих их уровень уменьшается. Относительный уровень колебания комбинационной частоты зависит от формы характеристики НЭ, напряжения смешиваемых колебаний и соотношения между этими напряжениями. Некоторые мешающие продукты преобразования можно ослабить, применяя балансные или двойные балансные схемы смесителей. Возможность образования комбинационных составляющих с частотой, равной промежуточной частоте приемника, следует учитывать при выборе промежуточной частоты. На рис. УП.19 приведены номограммы [3], на которых по вертикали отложены отношения частот сигнала и гетеродина /1 2 и для определенных значений з написаны выражения комбинационных частот, соответствующих этим отношениям и равных промежуточной частоте. 16* 483
