и эмиттером не менее 15 В. Вместо К.Т312Б можно использовать транзистор КТ315 с любым буквенным индексом, вместо КТ903Б - КТ908А, вместо КТ904А - КТ602Б.

При конструировании в усилителе применены постоянные резисторы типа МЛТ, подстроечные - типа СП2-36 и терморезистор ММТ-1; резисторы R27, R28 - проволочные. Конденсатор С2 - К52-1,.остальные - КМ (С1 составлен из двух конденсаторов КМ-6 емкостью 1 мкФ).

При налаживании усилителя движок подстроечного резистора R6 устанавливают в нижнее (по схеме) положение, а резистора R20 - в положение, соответствующее примерно 75 % его сопротивления между левым (по схеме) выводом и движком. Затем в цепь VT11 вклю-


Н206в R22WQ

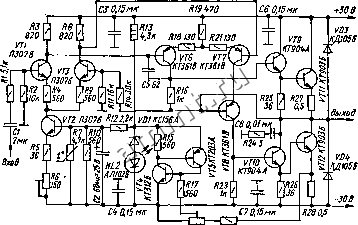

Рис. XI.29. Схема УМЗЧ с высокой температурной стабильностью режима выходных транзисторов.

чают амперметр и после пятиминутного прогрева усилителя подстроечным резистором R6 устанавливают ток покоя выходных БТ около 200 мА. Если при включении питания срабатывает защита (светодиод VD2 не светится), порог срабатывания устанавливают подстроечным резистором R20, а для исключения срабатывания от кратковременной помехи между коллектором БТ VT5 и минусовым проводом питания включают конденсатор емкостью 0,1 ...0,47 мкФ. При замене терморезистора ММТ-1 термодатчиками с другими паспортными данными сопротивление резисторов R6 и R10 нужно уменьшить, если с ростом температуры ток покоя выходного каскада снижается, и увеличить, если ток растет.

3.6. Усилитель с миогопетлевой отрицательной обратной связью [12]

Усилитель обладает малым коэффициентом гармоник при высокой скорости нарастания сигнала и хорошей устойчивости, что обеспечивает отсутствие транзисторного звучания и динамических искажений, имеет эффективную электронную триггерную защиту от перегрузок а коротких замыканий на выходе, характеризуется- независимостью



технических параметров от экземпляров применяемых транзисторов (рис. XI.30).

Основные технические характеристики: номинальный диапазон частот 20...20 ООО Гц при неравномерности АЧХ не более ± 0,25 дБ; номинальное сопротивление нагрузки 4 О.м; номинальная/1\11аксималь-ная выходная мощность 70/100 Вт при сопротивлении нагрузки 4 Ом и 40/60 Вт при сопротивлении нагрузки 8 0м; диапазон частот 5... ..100 000 Гц при выходной мощности - 3 дБ от номинальной; скорость нарастания выходного напряжения не менее 15 В/мкс; коэффициент гармоник при номинальной выходной мощности не более 0,001 % на частотах 20...5000 Гц; не более 0,003 % на частоте 10 ООО Гц и не более 0,01 % на частоте 20 ООО Гц; коэффициент гармоник при выходной мощности 0,25...70 Вт не более 0,01 % в диапазоне частот 20... ...20 ООО Гц; номинальное выходное напряжение 1 В; входное сопротивление не менее 47 кОм в полосе частот 20....20 ООО Гц; выходное сопротивление не более 0,001 Ом в полосе частот 20....20 ООО Гц при отключенной катушке L3; выходное сопротивление не более 0,1 Ом в полосе частот 20...3000 Гц при подключенной катушке L3\ максимально допустимая емкость нагрузки 0,1 мкФ; относительный уровень шума не более-105 дБ в диапазоне частот 20...20 ООО Гц; относительный уровень фона не более -105 дБ.

Первый каскад выполнен на ОУ DA1, второй - на VT1, третий - на УТЗ, четвертый - на VT8, VT11 и VT10, VT12, пятый - на VT13, VT14. В предоконечном (четвертом) каскаде транзисторы разной структуры включены по схеме составного эмиттерного повторителя с местной ООС, повышающей линейность и снижающей выходное сопротивление. Выходной каскад работает в режиме АВ, а сопротивления резисторов цепей смещения R,30 и R33 ограничены значением 15 Ом, благодаря чему переходные искажения на высоких частотах невелики. Все транзисторные каскады УЗЧ охвачены цепью ООС глубиной не менее 50 дБ, сигнал которой с выхода УЗЧ через делитель R10R12 вводится в эмиттер БТ VT1 и позволяет при самых неблагоприятных сочетаниях усилительных свойств транзисторов ограничить коэффициент гармоник этой части УЗЧ значением 0,2 %. Далее введена общая глубокая ООС не менее 66 дБ с выхода через делитель R3R6 наинвертирующий вход ОУ, частотная коррекция этой цепи осуществляется в самом ОУ при замкнутых выводах / и S. На частотах выше 1 МГц сигнал общей ООС ослабляется при большом фазовом сдвиге и устойчивость УЗЧ обеспечивается местной ООС, напряжение которой с выхода ОУ (контакт 6) через цепь R5C3 подается на его инвертирующий вход. Цепь R1C2 ограничивает полосу пропускания частотой 100 кГц, ослабляя внешние ВЧ помехи, цепь R2C1 определяет нижнюю частоту среза АЧХ - 5 Гц на уровне - 3 дБ, Li.C/*?предотвращает самовозбуждение УЗЧ на ВЧ при емкостном характере нагрузки, резисторы R25, R27 в эмиттерах БТ VT8 и VTIO повышают устойчивость работы предоконечного каскада, безындукционные резисторы R28 и R29 - выходного, конденсатор С4 обеспечивает частотную коррекцию и устойчивость по цепи ООС транзисторной части схемы. Резистор R4 баланс;рует ОУ, транзисторы VT4 и VT5 вместе с резисторами R14, R15 и R16 составляют цепь смещения выходного каскада, резисторы R31 и R32 в эмиттерах выходного каскада служат для температурной стабилизации тока покоя и являются датчиками тока для устройства защиты выхода УЗЧ от перегрузок и короткого замыкания. Устройство защиты - триггер на БТ VT6 и VT7 и пороговый элемент на БТ VT9, который открывается сам и его ток открывает БТ триггера в случае, если ток через любой из выходных БТ превысит 8...9 А. Тогда и транзисторы VT2, VT3, VT8, УТЮ, VT11~VT14 последова-




Рис, XI,30. Схема .усилителя с многопетлевой ООС.
