звучания музыкальных инструментов с жесткими атакой и затуханием звука. Сопротивление резистора R13 в омах выбирают из формулы: R13 = Ij,/ (RCT) = 2,8 10* Lj,. Индуктивности наиболее распространенных головок звукоснимателей: ГЗМ-003, ГЗМ-103 ~ 0,74...0,78 Гн; ГЗМ-005, ГЗМ-Ю5 - 0,48...0,55 Гн; ГЗМ-008 Корвет - 0,5...0,55 Гн; ГЗУМ-73С - 0,35...0,4 Гн; ADCQLM30 - 1,3... ...1,35 Гн; Empire 2000 - 0,25...0,28 Гн; Shure М44МВ - 0,67... ...0,72 Гн; Shure M95EJ - 0,7...0,74 Гн; Shure V-15-IV - 0,7... ...0,72 Гн; Тепоге! MF-100 - 1,2...1,28 Гн.

Фильтр НЧ R1C1 устраняет проникание на вход сигналов, наводимых на тонарм и соединительные провода полями местных радиостанций, конденсатор С2 и цепь R16C10 предотвращают самовозбуждение на ВЧ, цепи R22C15 и R23C16 компенсируют индуктивность проводов питания и конденсаторов С13, С14, улучшая переходную характеристику усилителя в области малых времен и переходное затухание между каналами на ВЧ. В области НЧ (малых времен) улучшение переходной характеристики достигается применением непосредственной связи как с головкой звукоснимателя, так и между каскадами предусилителя.

При конструировании применены резисторы СПЗ-16 {R5, R8), МОН-0,5 {R22, R23), МЛТ (остальные), конденсаторы К50-6, КМ-5, КМ-6, КСО, кт. До[устимое отклонение от номиналов резисторов R2~R4,. R12-R15 и конденсаторов С7-С9 - не более ±5%, остальных элементов 20 %, электролитических конденсаторов -20...+80 %.

Вместо указанных на схеме в первом каскаде можно использовать другие транзисторы серии КП302, а также серий КПЗОЗ, КП307, подобрав из них пару с начальными токами стока, различающимися не более чем на 25 % , и напряжениями отсечки, отличающимися не более чем на 0,5 В. Во втором каскаде можно применить транзисторы серий КТ342, КТ373 (А, Б, Г), в третьем - КТ203А, КТ502Г- КТ502Е, КТ361В-КТ362Е {VT5) и КТ601А, КТ503Г-КТ503Е, КТ315В-КТ315К {VT6). При использовании транзисторов серий КТ315, КТ361 напряжение питания необходимо снизить до ± 20 В. В качестве диодов VD7, VD8 можно использовать любые кремниевые маломощные (Д219, Д220, Д223, КД503 и т. п.). Для -питания предусилителя-корректора необходим двуполярный источник с выходным напряжением =t: (25...30) В и напряжением пульсаций не более 5 мВ.

Налаживание устройства сводится к установке подстроечным резистором R5 нулевого (по отношению к общему проводу) напряжения на коллекторах БТ VT5, VT6 и балансировке каналов подстроеч* ными резисторами R8 и RS (в другом канале) при проигрывании измерительной или любой монофонической грампластинки.

2.10. Предусилитель-корректор с пода1гителем помех вибраций диска на сдвоенном малошумящем операционном усилителе К157УД2 [23]

По основным техническим характеристикам, кроме перегрузочной способности, такой предусилитель почти не уступает предыдущему варианту, Ътличается меньшим числом деталей и простотой схемы (рис. XI.22). Запас по перегрузке относительно сигналов, записанных с номинальной колебательной скоростью, равной для стереофонических грампластинок 7 см/с, составляет 20 дБ, с максимальной --10 см/с - 17 дБ При проигрывании некоторых зарубежных пластинок, на которых отдельные пики сигнала записаны сО скоростью 50 см/с (такие записи встречаются редко), запас по перегрузке уменьшается



до 2,5 дБ. АЧХ каналов предусилителя формируется /?С-цепями с такими же постоянными времени, что и в предыдущем варианте (рис. XI.21). В данном случае Tj = R4C5; Тд = R4R7 {С6 -\- С7-\ + С8) I {R4 + R7); = R6 (С6 + С7 + С5); = R7C9; Ч = = R5C5 - Tgjj = -гвх - индуктивность головки, R =

= 47 кОм. Последнее соотношение не учитывает подъема АЧХ на ВЧ из-за механического резонанса подвижной системы большинства магнитных головок (у головок ГЗМ-103, ГЗМ-105 он может достигать


го,о*15в

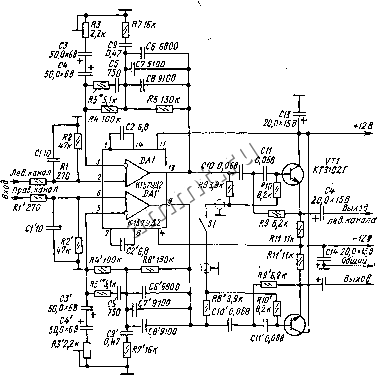

Рис. XI.22. Схема предусилителя-корректора с подавителем помех вибраций диска йа сдвоенном малощумящем ОУ К157УД2.

6...8 дБ), поэтому на практике сопротивление резистора R5 иногда уменьшают. Назначение ФНЧ R1C1 и RlCl - то же, что и в предыдущем варианте (гл. XI, п. 2.9), подстроечные резисторы R3 и R3 служат для установки номинального выходного напряжения и балансировки каналов. Двухканальный фильтр, выполненный на БТ VT1 и VT1, ослабляет помехи -от вибраций подавлением противофазных составляющих сигнала на частотах ниже 200 Гц, возникающих из-за превалирующей вертикальной составляющей помех вибрации механизма привода диска. Каждый из каналов фильтра представляет собой АКСФ ВЧ с частотой среза 200 Гц. При замкнутых контактах выключателя 5/ противофазные составляющие, частота которых ниже 200 Гц, взаимно компенсируются, и помехи механизма привода на частотах



25, 50 и 100 Гц ослабляются соответственно на 32, 20 и 10 дБ. Компенсация противофазных СЧ и ВЧ составляющих стереосигнала исключена наличием ФВЧ (стереоэффект появляется на частотах выше 400 Гц). При разомкнутых контактах выключателя S1, что целесообразно .при работе с высококачественным проигрывателем, элементы фильтров СЮ, СП, R9 и СЮ, СП, R9 шунтируются соответственно резисторами R8, РЮ и R8, РЮ, и каскады на БТ VT1 и VT1 превращаются в обычные повторители, не влияющие на АЧХ тракта.

Вместо указанных на схеме в подавителе помех можно использовать БТ КТ3102Е, КТ342Г.

При использовании в частотозадающих цепях предусилителя и подавителя помех резисторов и конденсаторов с допускаемым отклонением от номиналов не более 5 % налаживание устройства состоит в установке подстроечными резисторами RS.vi R3 на выходах каналов номинальных напряжений, равных 630 мВ (соответствуют амплитуде колебательной скорости 7 см/с, чувствительности головки звукоснимателя 1,2 мВ с/см и коэффициенту усиления на частоте 1 кГц,

Тайному 38 дБ). При использовании измерительной пластинки ЗЗД-2088/3-1 с колебательной скоростью записи б см/с выходное напряжение устанавливают равным 460 мВ.

2.11. Предварительные усилители на интегральных микросхемах КР538УНЗ [22]

Эти усилители обладают техническими характеристиками, отвечающими современным требованиям. КР538УНЗ - малошумящий усилитель, рассчитанный на работу с низкоомными (сотни ом - единицы килоом) источниками сигнала, коэффициент усиления до 300 при полосе-пропускания 3 МГц стабилизирован цепью внутренней ООС. При необходимости ООС может быть отключена (для этого соединяют между собой выводы 9 п П - рис. XI.23,а), тогда усиление возрастет до 3000, полоса сузится До 200 кГц. Приведенное ко входу нормированное напряжение шума при сопротивлении источника сигнала 500 Ом - 2 нВ Гц , номинальное напряжение питания 6 В.

.Линейный усилитель (рис. XI.23,а) может быть использован в качестве предварительного в различных радиотехнических устройствах: магнитофонах, электрофонах, тюнерах, измерительных приборах к т. п.

Основные технические характеристики: диапазон его рабочих частот 10...100 ООО Гц при неравномерности АЧХ на краях диапазона не более :t 1 дБ; относительный уровень шумов не хуже -78 дБ; максимальное неискаженное выходное напряжение не менее 1,6 В; коэффициент гармоник при амплитуде выходного сигнала IB не превышает 0,15...0,2%. Коэффициент усиления по напряжению может изменяться в пределах 150...500 (при уменьшении сопротивления подстроечного резистора RI он возрастает, а при увеличении снижается). Емкость конденсатора С5 зависит от требуемой полосы рабочих частот усилителя, конденсаторы С2, СЗ устраняют паразитную связь по цепям питания, конденсатор -С1 развязывает ИМС от предшествующих цепей по постоянному току. Объединив два таких устройства, получают стереофонический предварительный усилитель 34. Для регулирования стереобаланса между выводами 9 микросхем включают переменный резистор сопротивлением 470 Ом, движок которого соединяют с общим проводом.

Усилитель воспроизЕедения (рис. XI.23,б) может быть использован в кассетных магнитофонах достаточно высокого класса, Назна-
