являются зеркальный канал и канал приема на промежуточной частоте. Ослабление приема по побочным каналам достигается повышением селективности преселектора (ВЦ и УРЧ) и линейности УРЧ, а также правильным выбором ПЧ.

Приемники сигналов с ЧМ обычно выполняются по супергетеро-ди.чной схеме (рис. УП.2,а) и отличаются от приемников сигналов с AM демодулятором. В приемнике сигналов с А.М демодулятором служит амплитудный детектор, в приемнике сигналов с ЧМ - частотный детектор. Прн использовании частотных детекторов некоторых типов требуется предварительное ограничение амплитуды сигнала на входз детектора с целью устранения сопутствующей (паразитной) .AM.

В приемниках прямого преобразования (рис. УП.2,б) частота гетеродина равна частоте принимаемого сигнала, поэтому ПЧ равна

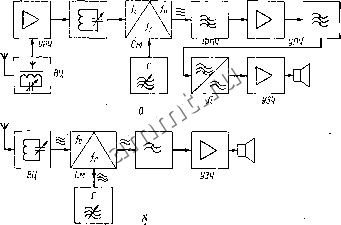

Рнс. VI 1.2. Структурные схемы супергетерйдинного приемника (а) и приемника прямого преобразования (б).

нулю. Следовательно, модулированное колебание с частотой принимаемого сигнала преобразуется в См в напряжение сообщения (звуковойчастоты), которое выделяется ФНЧ, а См является синхронным детектором. Для синхронизации гетеродина необходимо применять систему ФАПЧ (см. § 10 данной главы). Чувствительность приемника прямого преобразования определяется усилением УЗЧ, а селективность - крутизной спада .АЧХ ФНЧ. Достоинства такого приемника - просгота, отсутствие высокочастотного зеркального капала и -комбинационных помех, недостатки - наличие низкочастотного зеркального канала приема, чувствительность к наводкам фона переменного тока, возможность самовозбуждения УЗЧ вследствие большого усиления, повышенное излучение с частотой гетеродина, возможность прямого детектирования сильных сигналов с AM от местных радиостанций.

Бытовые приемники предназначаются для приема радиовещательных программ с AM в диапазонах ДВ, СВ и КВ и с ЧМ в диапазоне УКВ (см. табл. vn.l и VII.2). Поскольку для приема сигналов с ЧМ требуется более широкая полоса пропускания тракта ДО демодулятора, применяются различные ФПЧ для сигналов с AM и е ЧМ. По этой причине и для повышения селективности по зеркальному



каналу в диапазоне УКВиспользуют более высокую промежуточную частоту (см. п. 1 данной главы). Приемники с диапазоном УКВ обычно выполняют по структурной схеме, приведенной на рис. УП.З. При приеме сигналов с ЧМ используется отдельный блок УКВ (БУКВ), который содержит ВЦ, УРЧ, См и гетеродин. Смеситель тракта сигналов с AM при приеме сигналов с ЧМ (в диапазоне УКВ) используется в качестве каскада УПЧ. При приеме в диапазоне УКВ демодуляция осуществляется частотным детектором (ЧД), при приеме в остальных диапазонах - амплитудным детектором (АД). В некоторых приемниках тракты приема сигналов с AM и с ЧМ полностью разделены (A-27I, Былина и др.).

См ФУПЧ

лм им

упч w/am

. чд

вц фпч am АД

Рис. VI 1.3. Структурная схема приемника сигналов с AM и ЧМ.

3. Ориентировочный расчет структурной скемы супергетеродинного приемника

Расчет необходимой полосы пропускания до демодулятора. Полоса пропускания до демодулятора и форма АЧХ в пределах полосы пропускания должны удовлетворять требованиям допустимых искажений сигнала. Необходимая полоса пропускания П определяется реальной шириной спектра частот принимаемого сигнала AF и запасом по полосе частот Мзш зависящим от нестабильиостей частот принимаемого сигнала и гетеродинов приемника, а также от погрешностей при настройке отдельных контуров и всего приемника: П = AF -j- Af.

Реальная ширина спектра частот принимаемого сигнала зависит от вида модулирующего сигнала (речь, музыка, телеграфные посылки и др.), параметров модуляции~и допустимых искажений. При AM AFq = 2Fjj,a, где Р ах ~ максимальная частота спектра модулирующего сигнала (полосы воспроизводимых частот). Значения Рах бытовых приемников приведены в табл. VH.I и УП.2. При ЧМ AF =

= 2F, (1 -> + У ). где = AfJF - индекс ЧМ; А/ -максимальное отклонение частоты при модуляции (в радиовещании Mm 50 кГц). Значение Af необходимо задавать для приемников, рассчитанных на беспоисковый и бесподстроечный прием,- При приеме с поиском и подстройкой расхождение частот передатчика и приемника устраняется оператором.

Выбор промежуточной частоты. Для бытовых приемников промежуточные частоты трактов сигналов с AM и ЧМ установлены ГОСТами (см с, 455). При выборе ПЧ для других приемников нужно руководствоваться следующим.

1. Промежуточная частота должна быть вне диапазона (поддиапазона) рабочих частот приемника и отстоять как можно дальше от его границ, поскольку при этом легче получить требуемую селективность по промежуточной частоте.



2. Промежуточная частота должна быть как можно дальше от частот, на которых работают мощные радиостанции.

3. При более высокой ПЧ: а) лучше фильтрация напряжения ПЧ на выходе демодулятора, причем практически достаточно, чтобы ПЧ В 5... 10 раз превышала высшую частоту спектра модулирующего сигнала; б) более устойчиво работает система АПЧ; в) выше селективность по зеркальному каналу и другим побочным каналам приема.

4. При более низкой ПЧ можно получить: а) более высокую селективность по соседнему каналу; б) более высокое устойчивое усиление на один каскад; в) меньшую зависимость усиления и полосы пропускания от разброса и. из.менения параметров транзисторов; г) меньший уровень шумов в УПЧ.

Распределение допустимой неравномерности частотной характеристики по каскадам. Для стационарных и переносных бытовых приемников ГОСТом установлена допустимая неравномерность Частотной характеристики по звуковому давлению в диапазоне воспроизводимых частот (см. табл. VII. 1). Можно принять неравномерность частотной характеристики АС (громкоговорителя или группы громкоговорителей) равной 6 дБ. Остальную неравномерность в тракте сигналов с AM можно распределить следующим образом: ВЦ и УРЧ - 3... ...6 дБ на СВ; 7...10 дБ на ДВ и 1...1,5 дБ на КВ; УПЧ - 2...5 дБ; ДМ - 0,5... 1 дБ. В УЗЧ высшие частоты могут быть подняты за счет коррекции АЧХ, поэтому неравномерность АЧХ УЗЧ можно принимать от О до-3...6 дБ. Большие значения неравномерности в ВЦ следует принимать в тех случаях, когда приемник должен работать с фер-ритовой антенной. В УПЧ большие значения неравномерностиследует принимать для одноконтурных каскадов, а меньшие -для каскадов с ДПФ и ФСС. В тракте сигналов с ЧМ нера>.номерность частотной характеристики до ЧД не должна превышать 6 дБ, причем практически она полностью определяется каскадами УПЧ.

В приемниках для телефонной связи неравномерность частотной характеристики каскадов до См обычно принимают 1...3 дБ, каскадов УПЧ - 3...5 дБ, демодулятора 0,5...1 дБ.

Выбор числа контуров преселектора. Так как контуры преселек-, тора диапазонных приемников перестраиваются, то увеличение их числа очень усложняет приемник. Обычно в бытовых и любительских связных приемниках применяют не более двух контуров преселектора.

Вначале число контуров принимают равным единице, затем находят максимально допустимую эквивалентную добротность контура для наименьшей частоты каждого поддиапазона:

где /jjjjn - минимальная частота поддиапазона; - - неравномерность частотной характеристики, отн. ед. (не в децибелах!); П-- полоса пропускания преселектора (для диапазонов ДВ и СВ принимают, учитывая неточность сопряжения контуров, П - Я-f (1... ..2) кГц). Для поддиапазонов КВ можно принять Qg == 60... 100.

Селективность по зеркальному каналу dg определяют на макси Мальной частоте каждого поддиапазона:

/max ~Ь 2/пр fI

/тах /тах + 2/пр

J I шах пр шал

3 == I-г-- ---ггг- Qb>

где /пр - промежуточная частота приемника.
