3. Гибридные интегральные микросхемы

Микросхемы серии К224 предназначены для радиовещательной и телевизионной аппаратуры. Серия состоит из микросхем, изготовленных по гибридно-пленочной технологии с использованием бескорпусных биполярных транзисторов. Микросхемы выполнены в прямоугольном металлополимерном корпусе типа 115.9-1.

Микросхема К2УС241 (рис. V.27,а) предназначена для УРЧ и УПЧ, а также для буферных каскадов генераторов, работающих в диапазоне 0,15...110 МГц. Режим транзисторов задается делителем базового смещения на резисторах R1...R3 и резисторами R5, R6, включенными в цепь эмиттера транзистора VT2. В микросхеме предусмотрена возможность подачи базового тока смещения от внешнего источника или системы АРУ. В этом случае вывод 2 не соединяется с делителем RL..R3y а напряжение смещения подается через вывод 4 и резистор R4. Конденсатор С1 обеспечивает включение транзистора VT1 по схеме с ОБ. Входной сигнал подается на базу транзистора VT2 через вывод / и разделительный конденсатор С2. При необходимости в качестве входного можно использовать вывод 2. Нагрузка усилителя может быть апериодической или резонансной и включается между выводами 8 и 9. В диапазоне частот 0,15...30 МГц крутизна ВАХ микросхемы не менее 30 мА/В. Входное сопротивление микросхемы на частоте 10 МГц не менее 150 Ом. Неравномерность АХЧ в диапазоне рабочих частот не более 12 дБ. Напряжение питания плюс 5,4...12 В, потребляемая мощность не более 50 мВт.

Микросхема К2УС242 (рис. V.27,6) представляет собой однокас-кадный усилитель для приемников сигналов с AM и ЧМ. Транзистор VT1 может быть вулючен по схеме с ОЭ, ОБ или ОК- Смещение на базу транзистора подается от внешнего стабилизированного источника через вывод 2 и резистор R1. Эта цепь может быть использована для подачи напряжения АРУ. При усилении по схеме с ОЭ сигнал поступает на базу транзистора через вывод / и конденсатор С1. Нагрузка может быть апериодической или резонансной. При резонансной нагрузке первичную обмотку трансформатора целесообразно включить между выводами 4 и 8, а напряжение питания подать на вывод 9.

Микросхему можно использовать и в качестве смесителя. В этом случае сигнал подается на вывод / и далее на базу транзистора, а напряжение гетеродина через вывод 6 поступает на эмиттер. Для выделения промежуточной частоты можно использовать пьезокерамический фильтр, связанный с микросхемой через согласующий трансформатор (выводы 4 и 8). Микросхема может работать в диапазоне частот 0,15... ...33 МГц. На частоте 10 МГц микросхема имеет входное сопротивление более 150 Ом, крутизну ВАХ не менее 25 мА/В. Напряжение питания микросхемы плюс 3,6...9 В, потребляемая мощность не более 15 мВт.

Микросхема К2УС244 (рис. У.27,б) предназначена для трансформаторного предварительного УЗЧ, работающего на частотах от 80 Гд до 20 кГц. Лля нормального функционирования микросхемы необходимо с помощью внешних элементов подать смещение на базу транзистора VTi. Первичная обмотка трансформатора подключается к выводу 9. Во всем диапазоне частот микросхема усиливает напряжение более чем в 100 раз при коэффициенте гармоник менее 5 %. Напряжение питания микросхемы плюс 5,4...9 В, потребляемая мощность не более 80 мВт.

Микросхема К2УС245 (рис. У.27,г) предназначена для создания бестрансформаторного У,ЗЧ. Напряжение смещения на базу транзистора VT1 подается с помощью внешних элементов. Обратная связь



свыходного каскада на базу транзистора VT2 подается через вывод ,5 Входное сопротивление микросхемы более15 кОм. Коэффициент j усиления в диапазоне частот 80 Гц...20 кГц больше 140 прн коэффициенте


R5 и и и RUy.

1 Ц-1-I-I

5. д

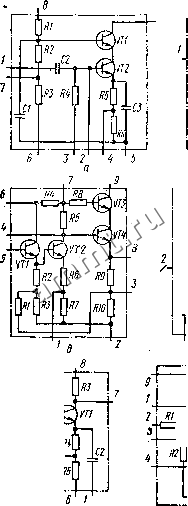

Рис. V.27. Схемы усилителей серии К224:

а - К2УС241; б - К2УС242; в - К2УС244; г - К2УС245; д - К2УС243; е К2УС2415.

Гармоник менее 3 %. Напряжение питания микросхемы плюс 5,4.. ...12 В, потребляемая мощность не более 80 мВт.

Микросхема К2УС243 (рис. V.27,5)-по функциональному назна чению и ряду параметров аналогична микросхеме К2УС242. Ее можн

12 7-40



использовать на частотах до 110 МГц. При этом на верхних частотах крутизна ВАХ не ниже 10 мА/В. Напряжение питания микросхемы плюс 3,6...9 В, потребляемая мощность не более 25 мВт.

Микросхема К2УС2415 (рис. V.27,ё) представляет собой УЗЧ для аппаратуры низовой радиосвязи. На частоте 1 кГц ее коэффициент усиления более 12, входное сопротивление превышает 50 кОм, а коэффициент гармоник меньше 3%. Напряжение питания микросхемы плюс 9 В =t: 20 %, потребляемая мощность не более 220 мВт.

ч Выход На контцр

смесителя гетвродина - / 6


На контур гетеродина о

4= 5

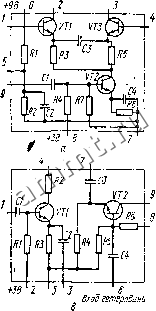

Рис. V.28. Схемы смесителей серии К224:

а К2УП241; б - К2ЖА241; в - К2ЖА242; г К2ЖА243.

Микросхема К2УП241 (рис. V.28,a) благодаря наличию диффе ренциальной пары на транзисторах Vfl и VT2 является универсаль ным устройством и применяется в УРЧ и УПЧ, смесителяз, гетеродинах и других каскадах радиовещательных приемников. Микросхема используется в диапазоне частот 0,15...110 МГц. Крутизна ВАХ в диапазоне 0,15...30 МГц не ниже 10 мА/В, а в диапазоне 30...НО МГц не ниже 5 мА/В. Напряжение питания микросхемы плюс 5,4...9 В, потребляемая мощность не более 20 мВт.

Микросхема К2ЖА241 (рис.V.28,б) предназначена для создания смесителя и гетеродина тракта сигналов с ЧМ. Смеситель выполняется на транзисторе VT1. Резисторы R1...R3 определяют режим этого транзистора по постоянному току. Входной сигнал подается на вывод 2 через разделительный конденсатор, а напряжение гетеродина - на вывод 3 или 4. Для выделения промежуточной частоты используется колебательный контур, включенный между выводом / и источником
