Читальный зал --> Конденсаторы постоянной емкости звуковой программы необходимо измерять среднее значение ее уровня а для оценки степени* перегрузки магнитной ленты - пиковые значения. - Нормы на время интеграции и время обратного хода индикаторов уровня записи бытовых м1агнитофонов приведены в ГОСТ 24863-81. Время интеграции должно составлять 60...350 мс, время обратного хода- 1...2,5 с. Для магнитофонов высшей и 1-й групп сложности предпочтительнее применение индикатора средних значений сигнала, время интеграции и время обратного хода которого составляют от 150 до 250 мс. В этом случае должна быть возможность индикации перегрузки с временем интеграции не более 10 мс или 1?вазипиковЪ1х значений записываемого сигнала с временем интеграции 5...20 мс и временем обратного хода 1...5 с. Опорной величиной при измерении уровня записи является запись установочного уровня на измерительной ленте. При этом сравнивают напряжения на выходе тракта воспроизведения при воспроизведении фонограммы с данной ленты и фонограммы установочного уровня с измерительной ленты. Поскольку коэффициент усиления в тракте воспроизведения с течением времени изменяется мало, достаточнее один раз измерить выходное напряжение при воспроизведении фонограммы с измерительной ленты (прокалибровать тракт воспроизведения), чтобы длительное время пользоваться этим трактом при контроле уровня записи. В магнитофонах с универсальным усилителем записи - воспроизведения контроль качества фонограммы в процессе записи невозможен, поэтому в них индикатор уровня записи подключают . к выходу УЗ. Так как нагрузка УЗ стабилизирована, показания индикатора во всем диапазоне частот будут пропорциональны току в ГЗ. В этом случае при записи допустимо превышение номинального уровня (по шкале индикатора) на пиках сигнала на 6 дБ при скорости ленты 19,05 см/с и 3 дБ При скорости 9,53 см/с. Если же индикатор уровня записи включен на выходе сквозного тракта запись - воспроизведение, показания его при записи не должны превышать номинального уровня. Индикаторы среднего значения сигнала характеризуются наибольшей погрешностью измерения, однако они более просты и поэтому часто применяются в бытовых магнитофонах. Во избежание перегрузки ленты.на пиках сигнала индикатор настраивают так, чтобы номинальный уровень на его шкале (О дБ) соответствовал сигналу, который на 8...10 дБ меньше номинального. Индикаторы промежуточного значения сигнала точнее по сравнению с индикаторами среднего значения и йгироко используются в профессиональной и высококачественной бытовой аппаратуре. Индикаторы этой группы настраивают так, чтобы показания О дБ соответствовали уровню сигнала, на 3 дБ меньшему номинального. При этом погрешность регистрации сигналов будет достаточно мала. Индикаторы пиковых значений наиболее удобны в магнитофонах со-сквозным трактом запись- воспроизведение, в которых всегда можно вовремя изменить уровень записи, если он больше или меньше оптимального. Таким индикатором удобно пользоваться совместно с индикатором среднего значения. В этом случае индикатор пиковых значений настраивают на индикацию определенного уровня перегрузки (+3 или +6 дБ). - Схема простого индикатора с*редних значений приведена на рис. VI.58. Индикатор состоит из фильтра R1C2, препятствующего прохождению помех от генератора тока стирания и подмагничивания, выпрямителя на диодах и магнитоэлектрического измерителя Р1 (типа М4762 или М4761). Время интеграции определяется в основном сопротивлением резистора Rl который используется при калибровке, и емкостью конденсатора CS. Недостатками, такого индикатора являются малое время обратного хода, малое и нелинейное входное сопротивление, низкая чувствительность и малый диапазон измеряемых уровней (10...15 дБ). Для увеличения входного сопротивления индикатора можно подключать его после эмиттерного повторителя или усилительного каскада по схеме с ОЭ. Во втором случае повышается также чувствительность индикатора. На рис. VI.59 приведена схема индикатора уровня записи стерео tDHH4ecKoro магнитофона ТК-545 фирмы Грундиг . На входе вклю-ены диодные выпрямители сигналов левого и правого каналов, работающие на общую нагрузку. Поэтому индикатор реагирует на повыше- Рис. VI.58. Схема простого индикатора средних значений сигнала. Рис. VI.59. Схема индикатора уровне ааписи магнитофона ТК-545. ± .а 20т 3500 20мк* С/ОМмкхЗОВ R533K

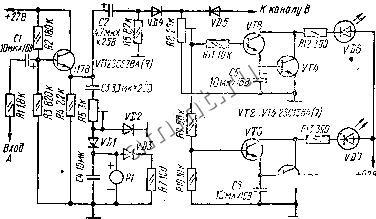

CZ0,68mkx30B Ш dkJS VTI BC332C ние уровня сигнала в любом из каналов. Для увеличения чувствительности индикатора на диоды подано небольшое начальное напряжение в прямом направлении с делителя напряжения R3R4. Время интеграции определяется параметрами цепи R5C3, время обратного хода - параметрами цепи, состоящей из конденсатора СЗ и входного сопротивления эмиттерного повторителя на транзисторе VTL Чувствительность индикатора 1,5...2,5 В. Недостаток индикатора - нелинейность входного сопротивления. В индикаторе можно использовать отечественные транзисторы типов КТ3102А, КТ3102 Б и диоды типа КД503А. Ток Полного отклонения микроамперметра 50 мкА. Калибровка осуществляется резистором R8. ♦ Схема комбинированного индикатора среднего значения и пиковых значений запиди, используемого в японском магнитофоне AD-7600, приведена на рис. VI.60. На транзисторе VT1 собран повторитель, к котррому подводится сигнал из канала А. К выходу повторителя подключены вход цндикатора среднего уровня записи и 0дин из вхо- дов ирдикйхора пиковых значений. Ко второму входу индикатора пиковых значений подводится сигнал второго канала (В). С помощью диодов V£>4i VD5 выделяется большее из мгновенных значений обоих :аналов. Один из пиковых индикаторов, выполненный на транзисторах VT2, VT4 И светодиоде VD6, настроен на индикацию уровня +3 дБ, второй, выполненный на транзисторах VT3, VT5 и светодиоде FD7,- на индикацию уровня +7 дБ. Настройка первого осуществляется резистором R8, второго - с помощью делителя напряжения R9R10. Цепь VD3R7 Служит для устранения бросков тока в стрелочном указателе Р1. В индикаторе можно использовать транзисторы серий КТ342, КТ358, КТЗЮЗ со статическим коэффициентом передачи тока /121э >> 200, диоды типов Д9, Д18, КД507А, светодиоды типа АЛ102Б. Токи через светодиоды устанавливают подбором резисторов R12 и R13.  VILm Рис. VI.60. Схема индикатора среднего уровня и пиковых значений сигнала. Для налаживания пикового индикатора магнитофон включают на запись, подают на его вход сигнал с частотой 333 Гц и по индикатору среднего значения сигнала устанавливают уровень сигнала, на который должен реагировать пиковый индикатор. Регулируя чувствительность пикового индикатора, добиваются зажигания светодиода. Выбирая индикатор уровня записи для высококачественного магнитофона, необходимо учитывать, что форма реального музыкального сигнала несимметрична. Разница квазипиковых значений положительной и отрицательной полярностей достигаете дБ. Поэтому высококачественный магнитофон должен быть снабжен индикатором среднего уровня и индикатором квазипиковых значений, реагирующим на обе пблярности сигнала. Индикатор квазипиковых значений описан в 17]. 11. Высококачественные усилители для звуковоспроизведения Требования, предъявляемые к высококачественным УЗЧ. Высококачественные УЗЧ характеризуются широким диапазоном воспроизводимых частот, малой неравномерностью АЧХ и линейностью ФЧХ в этом диапазоне, низкими уровнями нелинейных искажений, шумов
