0,3...о,5 мА. Конденсатор С2 предотвращает самовозбуждение УЗЧ на ВЧ. Транзистор VT2 выполняет функции развязывающего фильтра в цепи питания БТ VT1, что позволяет обойтиСь без дополнительного оксидного конденсатора и резистора.

В третьем варианте усилителя (рис. ХП.5,в) функции первого каскада выполняет ИМС DA1 на ПТ, его достоинство - высокое входное сопротивление (оно определяется резистором R1 и в зависи мости от требований может быть в пределах от нескольких десятков килоом до 1 МОм) и возможность одновременного использования в качестве усилителя напряжения АРУ, которое снимают с выхода ИМС DAJ через соответствующий фильтр.

Все три усилителя при входном напряжении 30...50 мВ обеспечивают выходную мощность 0,1...0,12 Вг, ток, потребляемый ими в режиме покоя, не превышает З...3,5 (рис. XII.5,а), 2...2,5 (рис. XII.5,б) и 4...4,5 мА (рис. XII.5,в), а при максимальной громкости - 40 мА. Работа усилителей мало зависит от типа используемых деталей, и они обладают достаточным запасом устойчивости. Микросхему К504УН1Б можно заменить полевым транзистором КП103Е, КП102Е, КП201Ж или КП201И. При использовании оксидных конденсаторов К50-6, резисторов МЛТ-0,125 и переменного резистора СПЗ-Зб размеры платы усилителя не превышают 25 X 20 мм.

Выходные каскады устройств в налаживании не нуждаются. Чувствительность УЗЧ можно регулировать изменением сопротивления резисторов, подключенных к выводу 2 ИМС К174УН4Б, в пределах 240 Ом,..2,7 кОм; при уменьшении сопротивления чувствительность возрастает.

II

ЙГ с/ С2

гомкхюь

+П JI+

1.6. Псевдостереофоническая приставка к радиоприемникам с миниатюрными головными телефонами типов ТМ-2А, ТМ-2М, ТМ-4 и аналогичных им [6]

Приставка позволяет значительно повысить качество звучания путем подключения через нее стереофонических головных телефонов, например ТДС-1, обладающих полосой пропускания 20...20 ООО Гц, в отличие от полосы 300...3000 Гц указанных миниатюрных телефонов. Приставка (рис. XII.6) состоит из переходного трансформатора Т1 и фазо-сдвигающей цепочки C1C2R1, включенной последовательно с одним из излучателей головных телефонов, подключаемым к гнездам 2 я 5 разъема XS2. Другой излучатель подключают к гнездам 2 я 3 разъема. Параметры цепочки выбраны такими, что на НЧ сдвиг фазы между сигналами, поступающими на излучатели, близок к нулю, на средних (около 800 Гц) достигает 90°, а на высших (5000...8000 Гц) становится равным 180°. Благодаря неодинаковому сдвигу фаз на разных частотах создается субъективный стереоэффект, звук приобретает объемность .

Конденсаторы С1 и С2 могут быть К50-6, К50-3. Они соединены встречно-последовательно, что необходимо при работе полярных конденсаторов в цепи переменного тока. Вместо двух полярных можно включить один неполярный конденсатор емкостью 10 мкФ на номинальное напряжение не менее 10 В. Трансформатор выполнен на маг* нитопроводе Ш 14 X 16, каждая из его обмоток содержит по 150 вит-

Рис. XII.6. Схема псевдостерео-фоннческой приставки к радиоприемникам с миниатюрными го-лойными телефонами.



ков провода ПЭВ-2 0,25. Обмотки И и П1 наматывают в одну сторону. Разъем XS1 - СГ-3, XS2 - СГ-5. Распайка разъема XS2 должна соответствовать распайке разъема используемых стереотедефоной (см. рис. Х.1). К разъему XS1 подключается двухпроводный шнур с разъемом СШ-З на одном конце и ответной частью разъема приемника на другом.- Детали приставки можно смонтировать в пластмассовом или металлическом корпусе подходящих габаритов; на одной боковой стенке корпуса крепят разъем XS1, на другой (противоположной) - XS2.

1.7. Узел реализации диапазона 10 м - в Меридиане-206 [16]

Диапазон 10 м может быть реализован за счет перестройки УКВ блока, который при этом не используется. После снятия экрана УКВ блока имеющиеся подстроечники катушек L2, L3, L4 и L5 (обозначения элементов на заводской схеме и в книге [2]) вывинчиваются и заменяются ферритовыми примерно таких же размеррв. Затем удаляется конденсатор С16 контура гетеродина и вместо него припаивается другой емкостью-56 пФ, параллельно подстроечному конденсатору С12 подключается постоянный емкостью 68 пФ, а параллельно катушке L1 - емкостью 68 пФ. После закрытия блока экраном подстроечником катушек L4 и L5 контур гетеродина настраивается на частоту 39,3 МГц (/с + /пч = 28,6 МГц+10,7 МГц = 39,3 МГц). Ротор конденсатора настройки приемника устанавливается Примерно в среднее положение, а на вход приемника подается сигнал с частотой 28,6 МГц. Чтобы не ошибиться при проведении этой операции, прием сигналов следует проверять по зеркальному каналу, т. е. по сигналу с частотой /с + 2/пч = 28,6 МГц + 2 10,7 МГц = 50 МГц. Входной контур настраивается подстроечником катушки L1 примерно на середину диапазона, т. е. на частоту 28,6 МГц. Контур УРЧ настраивается по максимуму громкости принимаемого сигнала подстроечником катушек L2, L3 и подстроечным конденсатором С12. Телескопическая антенна должна быть при этом выдвинута полностью. Для приема телеграфных сигналов к приемнику нужно добавить гетеродин, например, подобный описанному в [15].

1.8. Узел реализации диапазона 160 м - в Спидоле-231 [17]

Диапазон 160 м может быть реализован, если использовать одну из плат У1-4-У1-7 диапазонов 25, 31, 41 или 49 м (обозначения здесь и далее по заводской схеме). При этом следует изменить лишь число витков катушек L1-L4, установленных на плате. Так, катушка L1 должна содержать 62 витка провода ПЭВ-2 диаметром 0,18...0,22 мм с отводом от 18-го витка, считая от начала Обмотки, причем начало обмотки остается подключенным к контакту 6 платы, отвод - к контакту 1, конец - к контакту 5. Таким же проводом наматываются остальные катушки: L2 содержит 19 витков, L3 - девять, L4 - 60 с отводом от 18-го (начало обмотки соединено с контактом 14 платы, отвод - с контактом 15, конец - с контактом 13).

Настраивается приемник в новом диапазоне с помощью любого промышленного приемника, на котором сначала устанавливается частота 1385 кГц (длина волны 217 м), а конденсатор настройтси Спидолы ставится в положение максимальной емкости. Подстроечником катушек L3 и L4 добиваются приема сигнала гетеродина (он . работает на



частоте 1385 кГц + 465 кГц = 1850 кГц), который слышен как несущая вещательной радиостанции без модуляции. Затем конденсатор настройки Спидолы переводится в положение минимальной емкости и с помощью контрольного приемника определяется получившаяся частота настройки: она должна быть около 1950 кГц, что соответствует настройке контрольного приемника на длину волны 202 м (1485 кГц). Далее на контрольном приемнике устанавливается частота 1435 кГц (209 м), Спидола настраивается на сигнал и вращением подстроечника катушек L1, L2 добиваются максимальной громкости звука.

2. Блоки и узлы супергетеродинкых приемников

2.1. Блок ВЧ-ПЧ на К174ХА2

Блок представляет собой часть супергетеродина [8], отличается применением двупетлевой АРУ, улучшающей отношение сигнал/шум. Устройство, принципиальная схема которого, выделена на рис. XII.7

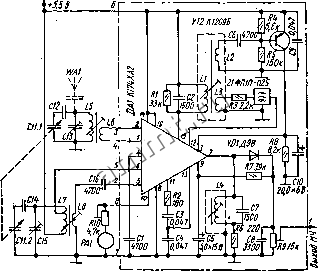

Рис. XII.7. Схема блока ВЧ-ПЧ на ИМС К174ХА2.

штрихпунктирной линией, является базовым блоком для AM трактов РВ приемников второй и третьей групп сложности.

Основные, технические характеристики: реальная чувствительность 20 мкВ; полоса пропускания по ПЧ 9.;.12 кГц; избирательность по соседнему каналу не хуже 30 дБ при расстройке на =t: 9 кГц; потребляемый от источника питанияток не более 14 мА.

Сигнал радиостанции, выделенный входным контуром L5C11.1C12C13, через катушку связи L6 поступает на вход апериодического УРЧ ИМС DA1 (выводы 1, 2), а с него на смеситель. Контур гетеродина образован катушкой 17 и конденсаторами С11.2, С14, Cl5 (катушка L8 и конденсатор С16 - элементы связи). Перестройка
