защиптьг

и 9 учений

Управление отнлючеиигп

Тай пер

Управление бнлкчением

Рнс, Структурная схема устройства защиты аппаратуры от воздействия ионизирующих излучений.

счет применения специальных устройств защиты, ограничивающих время их нахождения в активном режиме в момент облучения. Принимается во внимание тот факт, что ИС и РЭА обладают повышенной (до двух порядков) радиационной стойкостью, находясь в пассивном режиме работы,

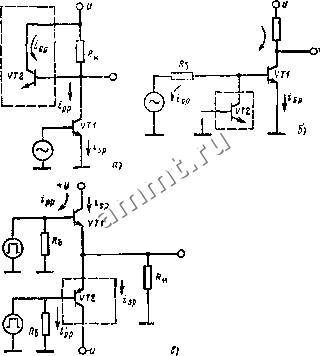

Рис. 1,12, Схемы включения компенсирующих транзисторов;

диодного; С -между СазоЭ к эмиттером транзистора ИС; а -в внас балаи-<= С1П пары для снижения влияния ионизирующих излучений на ИС



+5S sro Схема включения ограни-

чиваюшего резистора в цепи питания микросхемы

кис


при отключенных источниках питания и входного напряжения (рис. 1.11) [15].

Помимо операции оыключепия и включения источников напряжения для защиты РЭА используют и схемотехнические приемы по ограничению или шунтированию в ИС ионизационных токов [16].

На рнс. 1.12, а показан компенсирующий транзистор VT2 в диодном включении [16], гозволяюший снизить влияние ИИ на напряжение в коллекторной нагрузке Rn транзистора VTi. Первичный ионизационный гок ifp. генерируемый при излучении в транзисторе VT1, шунтируется диодом иа VT2, включенным параллельно резистору. Компенсация вторичного ионизационного тока isp осуществляется путем включения перехода база - коллектор транзистора VT2 между базой и эмиттером транзистора VT1 (рис, 1.12,6).

Ионизационные токи аналоговых и ненасыщенных цифровых элементов преобразователей эффективно компенсируются при включении балансных пар транзисторов (рис, ]Л2,в}, которые в процессе ИИ имеют близкие по значениям первичные и вторичные ионизационные токи при равных входных сопротивлениях в цепи базы. Для защиты ИС преобразователей от тиристориого эффекта нередко используют резисторы, ограничивающие ток в цепях питания (рис. 1.13).

и. ОСОБЕННОСТИ ВЫБОРА И ПРОЕКТИРОВАНИЯ БИС ЦАП И АЦП

Как показано в предыдущих параграфах, требоааиия к электрическим параметрам и эксплуатационным характеристикам БИС ЦАП и АЦП вытекают нз требований, предъявляемых к РЭА, и могут существенно различаться,

К настоящему времени созданы десятки типов огечест-



веииых полупроводниковых ЦАП и АЦП. различающихся точностными и скоростными параметрами, функциональными возможностями, допустимыми условиями эксплуатации и другими характеристиками. По достигнутой степени интеграции, размерам кристаллов и уровню технологии изготовления современные ИС ЦАП и АЦП относятся к категории БИС н СБИС п с точки зрения технологического и схемотехнического исполнения образуют специфическую группу изделий микроэлектроники.

Особенностью современного этапа развития БИС ЦАП п ЛЦП становится прнмеиеиие структур с декомпозицией части двончно-взвешенных токов нли потенциалов в едннпч-ио-взвешенные с последующим дифференциальным суммированием либо усреднением значений за счет топологических решений.

Повкшенис точности и быстродействия преобразования достигается использованием корректирующих пассивных и активных схем (вспомогательных ЦАП с программируемыми иа стадии изготовления запоминающими устройствами, элементов автокоррекцни со встроенными источниками линейно изменяющегося напряжения и т.п.), а также избыточно-декомпозиционных и комбинированных структур.

Квалифицированный выбор элементной базы преобразователей или научно обоснованное формирование технических заданий на нх разработку становятся затруднительными без установления взаимосвязей между значениями их электрических параметров и эксплуатационных характеристик и возможностями конкретных структурных, схемотехнических и конструкторско-техиологическнх решений, а также зиаинй о фнзнческнх ограничениях применяемых полупроводниковых материалов и производственных процессов.

Миоговарнантность задач проектирования БИС преобразователей и большие затраты па отработку н проверку рабочих версий обусловливают внедрение современных математических и инженерных методов системного анализа и синтеза, развитых средств автоматизированного моделирования.

Рассмотрение свойств п закономерностей проектирования ЛЦП с точки зрения его анализа производится, исходя из известного [20-22] представления о процедуре преобразования как о некотором М-шаговом процессе сравнения множеств эталонов с значением входной величины. Такой подход позволяет отвлечься от особенностей преобразовате-

3-385 33
